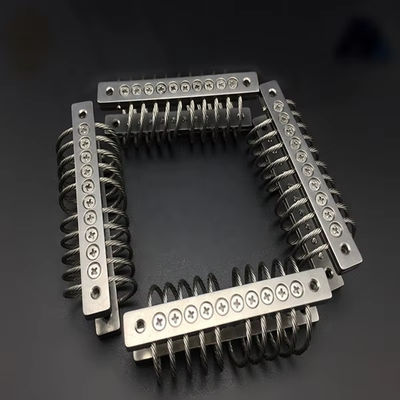

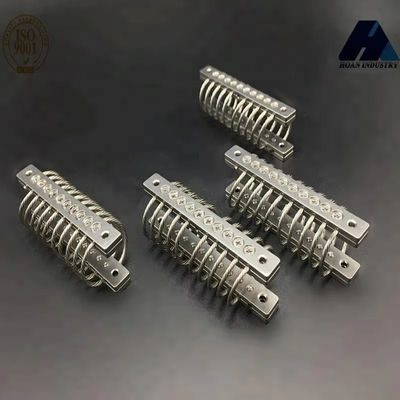

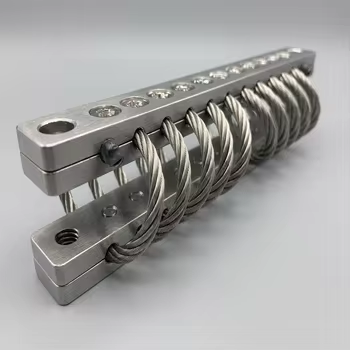

Maintenance-Free JGX-0160E-4.8B Gimbal Wire Rope Isolator Dual Protection Long Lifespan UAV Camera Stabilizer Mount

সারাংশ:
JGX-0160E-4.8B ডিজাইনের সীমাবদ্ধতা হিসাবে রক্ষণাবেক্ষণ বাদ দিয়ে UAV জিম্বাল ভাইব্রেশন বিচ্ছিন্নতাকে পুনরায় সংজ্ঞায়িত করে। ইলেক্ট্রোপলিশড বেস প্লেট সহ সম্পূর্ণ স্টেইনলেস স্টিল থেকে তৈরি, এই আইসোলেটরটির 15+ বছরের পরিষেবা জীবন জুড়ে শূন্য তৈলাক্তকরণ, শূন্য বোল্ট রি-টর্কিং এবং শূন্য উপাদান প্রতিস্থাপন প্রয়োজন। পেটেন্ট-মুলতুবি থাকা ডুয়াল প্রোটেকশন আর্কিটেকচারটি একটি গৌণ HNBR স্নাবার রিংয়ের সাথে একটি কঠোর যান্ত্রিক ওভারট্রাভেল স্টপকে একত্রিত করে, একটি ব্যর্থ-নিরাপদ শক আইসোলেশন সিস্টেম তৈরি করে যা হাজার হাজার ডলার মূল্যের পেলোডগুলিকে রক্ষা করে। 4.8B মডেলটিতে ডুয়াল মাউন্টিং বার কনফিগারেশন সহ টাইপ-বি মাউন্টিং বৈশিষ্ট্য রয়েছে, যা মিডিয়াম-ফরম্যাটের পেশাদার সিনেমা ক্যামেরাগুলির জন্য উন্নত পার্শ্বীয় স্থিতিশীলতা প্রদান করে। MIL-STD-810H শক যোগ্য এবং ISO 10813-1 ক্লান্তি 50 মিলিয়ন চক্রে পরীক্ষিত, JGX-0160E-4.8B বিশ্বব্যাপী প্রতিরক্ষা ঠিকাদার, সিনেমা সরঞ্জাম প্রস্তুতকারক এবং শিল্প UAV ইন্টিগ্রেটর দ্বারা নির্দিষ্ট করা হয়েছে।

উল্লম্ব লোড কর্মক্ষমতা

45° দিকনির্দেশক লোড কর্মক্ষমতা

পার্শ্বীয় লোড কর্মক্ষমতা

দ্বৈত সুরক্ষা আর্কিটেকচার এবং নির্ভরযোগ্যতা প্রকৌশল

JGX-0160E-4.8B এর সংজ্ঞায়িত উদ্ভাবন এটির অপ্রয়োজনীয়দ্বৈত সুরক্ষাশক আইসোলেশন সিস্টেম। প্রাথমিক পর্যায়ে তারের দড়ি আইসোলেটর উপাদান নিজেই গঠিত, যা অভ্যন্তরীণ শুষ্ক ঘর্ষণ স্যাঁতসেঁতে স্বাভাবিক অপারেশনাল কম্পন পরিচালনা করে। গৌণ পর্যায়টি তখনই সক্রিয় হয় যখন আইসোলেটর স্থানচ্যুতি তার সর্বোচ্চ ভ্রমণের 85% অতিক্রম করে—একটি কঠোর স্টেইনলেস স্টীল ওভারট্রাভেল লিমিটার যান্ত্রিকভাবে আরও বিচ্যুতি রোধ করে। একই সাথে, একটি এইচএনবিআর (হাইড্রোজেনেটেড নাইট্রিল বুটাডিন রাবার) স্নাবার রিং অবশিষ্ট প্রভাব শক্তি শোষণ করে, একটি নরম-স্টপ বৈশিষ্ট্য প্রদান করে যা পেলোডকে শক্ত যান্ত্রিক শক থেকে রক্ষা করে। এই ডুয়াল-লেয়ার আর্কিটেকচারটি সিনেমা-গ্রেড গিম্বালদের জন্য বিশেষভাবে গুরুত্বপূর্ণ যা $20,000+ মূল্যের ক্যামেরা প্যাকেজ বহন করে, যেখানে একটি একক কঠিন অবতরণ অপরিবর্তনীয় যন্ত্রপাতি ধ্বংস করতে পারে।

দরক্ষণাবেক্ষণ-মুক্তডিজাইনটি তিনটি ইঞ্জিনিয়ারিং পছন্দের মাধ্যমে অর্জন করা হয়: প্রথমত, ইলেক্ট্রোপলিশড 304 স্টেইনলেস স্টীল পৃষ্ঠগুলি মাইক্রো-ফাটকে দূর করে যেখানে সাধারণত ক্ষয় শুরু হয় এবং প্যাসিভ অক্সাইড স্তরটি স্ক্র্যাচ করলে স্ব-নিরাময় হয়। দ্বিতীয়ত, বিচ্ছিন্নতা উপাদান ফ্যাক্টরিতে প্রাক-টেনশন করা হয় সর্বোচ্চ রেটেড স্ট্যাটিক লোডের 120% এবং 350°C তাপমাত্রায় 4 ঘন্টার জন্য তাপ-সেট করা হয়-এই স্ট্রেস-রিলিফ প্রক্রিয়াটি প্রাথমিক নিষ্পত্তি এবং বল্টু ঢিলা হওয়াকে দূর করে যা চিকিত্সা না করা তারের দড়ি অ্যাসেম্বলিতে আঘাত করে। তৃতীয়ত, সমস্ত ফাস্টেনার ইন্টারফেস হেলিকাল স্প্রিং লক ওয়াশার (DIN 127B) অন্তর্ভুক্ত করে এবং মাঝারি-শক্তির অ্যানেরোবিক থ্রেডলকারের সাথে আগে থেকে প্রয়োগ করা হয়। ফলাফল হল একটি আইসোলেটর যা ইনস্টল করা যায়, একবার টর্ক করা যায় এবং তারপর UAV-এর অপারেশনাল জীবনের বাকি সময়ের জন্য উপেক্ষা করা যায়।

ইনস্টলেশন এবং কমিশনিং পদ্ধতি

1. যাচাই করুন যে প্রকৃত পেলোড ওজন 2.4N এবং 3.4N (4.8N রেটেড লোডের 50%-70%) প্রাথমিক এবং মাধ্যমিক উভয় সুরক্ষা পর্যায়ে সর্বোত্তম ব্যস্ততার জন্য পড়ে।
2. টাইপ-বি ডুয়াল-বার কনফিগারেশন ব্যবহার করে আইসোলেটর মাউন্ট করুন। প্রতিসম নকশা উভয় দিকে সমান পার্শ্বীয় কঠোরতা প্রদান করে, ভারসাম্যপূর্ণ জিম্বাল কর্মক্ষমতার জন্য গুরুত্বপূর্ণ।
3. একটি ক্যালিব্রেটেড টর্ক রেঞ্চ ব্যবহার করে 3.0 N·m এ M4 ফাস্টেনার ইনস্টল করুন। মাল্টি-বোল্ট মাউন্টিং কনফিগারেশনের জন্য ক্রস-প্যাটার্ন সিকোয়েন্সে শক্ত করুন।
4. একটি প্রাক-ফ্লাইট গ্রাউন্ড টেস্ট করুন: তিনটি অক্ষে সম্পূর্ণ ভ্রমণের জন্য পেলোডটিকে ম্যানুয়ালি ডিফ্লেক্ট করুন এবং কোন বাঁধাই বা ধাতব ক্লিক ছাড়াই মসৃণ, প্রগতিশীল প্রতিরোধের যাচাই করুন।
5. ইনস্টলেশনের তারিখ এবং সিরিয়াল নম্বর লগ করুন। বিচ্ছিন্নকারীর কোন নির্ধারিত রক্ষণাবেক্ষণের প্রয়োজন নেই; দুর্ঘটনাজনিত শারীরিক ক্ষতি পরীক্ষা করার জন্য 500-ফ্লাইট-ঘণ্টার ব্যবধানে চাক্ষুষ পরিদর্শনের সুপারিশ করা হয়।

বৈধতা পরীক্ষা এবং সার্টিফিকেশন

JGX-0160E-4.8B উত্পাদন ইউনিটগুলি একটি পাঁচ-পর্যায়ের গুণমান যাচাইকরণ প্রোটোকলের মধ্য দিয়ে যায়: (1) সমন্বয়কারী পরিমাপ মেশিন (সিএমএম) ±0.015 মিমি পর্যন্ত মাত্রিক যাচাইকরণ; (2) 0.5% পূর্ণ-স্কেল নির্ভুলতার সাথে একটি ক্যালিব্রেটেড লোড সেলে প্রাক-টেনশন যাচাইকরণ; (3) 0.5 গ্রাম ইনপুট ত্বরণে 5-3000 Hz সুইপিং একটি 10 ​​kN ইলেক্ট্রোডাইনামিক শেকারের গতিশীল বৈশিষ্ট্য; (4) 150% রেটেড লোডে 100% কার্যকরী প্রমাণ-লোড টেস্টিং শূন্য স্থায়ী বিকৃতি পাসের মানদণ্ডের সাথে; (5) লট প্রতি লবণ স্প্রে জারা প্রতিরোধের জন্য পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণ (SPC) নমুনা। আইএসও 10813-1 প্রতি ত্বরিত লাইফ টেস্টিং রেট করা লোডে 50 মিলিয়ন চক্র ক্লান্তি জীবন নিশ্চিত করে, যা সাধারণ UAV ভাইব্রেশন প্রোফাইলে প্রায় 28,000 ফ্লাইট ঘন্টার সমতুল্য। পণ্যটি ISO 9001:2015, CE, RoHS এবং REACH সার্টিফিকেশন বহন করে এবং প্রতিরক্ষা সংগ্রহের সম্মতির জন্য সম্পূর্ণ উপাদান প্রকাশের সাথে উপলব্ধ।

আবেদন ক্ষেত্র

1. প্রফেশনাল সিনেমা এবং ব্রডকাস্ট ক্যামেরা গিম্বলস
2. দীর্ঘ-সহনশীল বর্ডার পেট্রোল এবং কোস্ট গার্ড ইউএভি
3. যথার্থ কৃষি ও ফসল পর্যবেক্ষণ ড্রোন
4. পাওয়ার লাইন এবং পাইপলাইন পরিদর্শন প্ল্যাটফর্ম
5. বায়ুমণ্ডলীয় গবেষণা এবং আবহাওয়া পর্যবেক্ষণ UAVs
6. কৌশলগত আইএসআর (বুদ্ধিমত্তা, নজরদারি, রিকনেসান্স) সিস্টেম
7. অফশোর তেল ও গ্যাস সুবিধা পরিদর্শন ড্রোন
