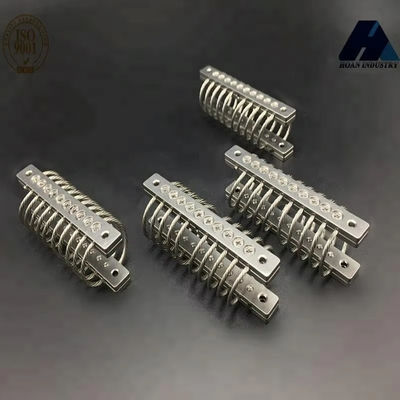

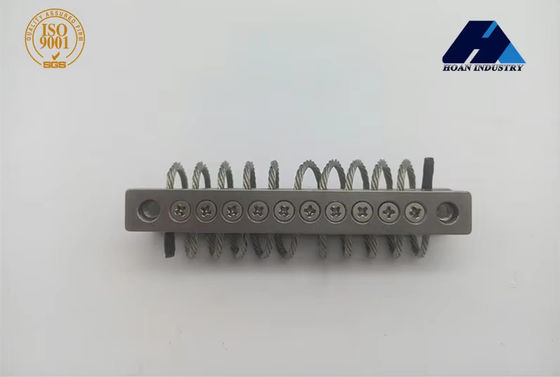

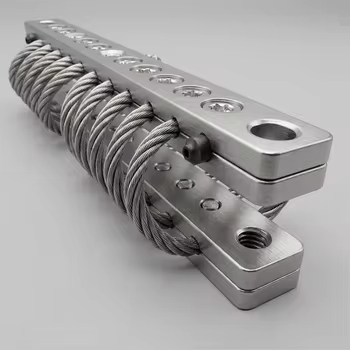

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

সারাংশ:
JGX-0160E-4.8A হল একটি সম্পূর্ণ ধাতব জিম্বাল ভাইব্রেশন আইসোলেটর যা কমপ্যাক্ট UAV ক্যামেরা অ্যাপ্লিকেশনে নির্ভুল কম্পন নিয়ন্ত্রণের জন্য তৈরি করা হয়েছে। এর অল-মেটাল নির্মাণ রাবার এবং ইলাস্টোমার উপাদানগুলিকে সম্পূর্ণরূপে নির্মূল করে, তাপমাত্রার পরিবর্তন, ইউভি এক্সপোজার বা রাসায়নিক যোগাযোগ দ্বারা প্রভাবিত না হয়ে ধারাবাহিক স্যাঁতসেঁতে কর্মক্ষমতা প্রদান করে। মালিকানা কম্পন অপব্যবহার প্রক্রিয়া যান্ত্রিক শক্তিকে মিলিসেকেন্ডের মধ্যে তাপে রূপান্তরিত করে, সহজাতভাবে নির্ভরযোগ্য বিচ্ছিন্নতা প্রদান করে যার জন্য পণ্যের পরিষেবা জীবনের শূন্য রক্ষণাবেক্ষণের প্রয়োজন হয়। টাইপ-এ মাউন্টিং কনফিগারেশন সহ 4.8KG লোড রেটিং হালকা ওজনের FPV এবং অ্যাকশন ক্যামেরা পেলোডের জন্য অপ্টিমাইজ করা হয়েছে।

উল্লম্ব লোড কর্মক্ষমতা

45° দিকনির্দেশক লোড কর্মক্ষমতা

পার্শ্বীয় লোড কর্মক্ষমতা

ড্যাম্পিং মেকানিজম এবং মেটেরিয়াল ইঞ্জিনিয়ারিং

JGX-0160E-4.8A একটি বিশুদ্ধ মাধ্যমে তার শ্রেণী-নেতৃস্থানীয় কম্পন নিয়ন্ত্রণ অর্জন করেসমস্ত-ধাতু নির্মাণস্থাপত্য বিচ্ছিন্নকারীরদ্রুত শক্তি অপচয়মেকানিজম যান্ত্রিক কম্পন শক্তিকে তার অভ্যন্তরীণ যোগাযোগের ইন্টারফেসে শুকনো ঘর্ষণের মাধ্যমে নিম্ন-গ্রেডের তাপ শক্তিতে রূপান্তরিত করে, যা প্রতি চক্রে 3-5 মিলিসেকেন্ডের মধ্যে পার্শ্ববর্তী বায়ুতে নিষ্ক্রিয়ভাবে ছড়িয়ে পড়ে। ফাঁস করার জন্য কোনও হাইড্রোলিক তরল নেই, ফাটানোর জন্য কোনও ইলাস্টোমার উপাদান নেই, এবং পরিধানের জন্য কোনও যান্ত্রিক সংযোগ নেই—অল-মেটাল আর্কিটেকচারটি UAV-এর পুরো অপারেশনাল জীবনের জন্য সামঞ্জস্যপূর্ণ, রক্ষণাবেক্ষণ-মুক্ত স্যাঁতসেঁতে কর্মক্ষমতা নিশ্চিত করে।

বেস প্লেটগুলি 6061-T6 অ্যালুমিনিয়াম অ্যালয় বিলেট থেকে একটি হার্ড অ্যানোডাইজড সারফেস ফিনিস (টাইপ III, MIL-A-8625 অনুগত) দিয়ে তৈরি করা হয়। এটি একটি 50-মাইক্রোন অক্সাইড স্তর সরবরাহ করে যা কার্বন ফাইবার ড্রোন ফ্রেমে মাউন্ট করা হলে গ্যালভানিক ক্ষয় প্রতিরোধ করে—স্টিল-অন-কার্বন-ফাইবার ইন্টারফেসের সাথে একটি সাধারণ ব্যর্থতা বিন্দু। কালো অক্সাইড আবরণ সহ গ্রেড 12.9 অ্যালয় স্টিলের সকেট হেড ক্যাপ স্ক্রুগুলি স্ট্যান্ডার্ড ফাস্টেনার হিসাবে সরবরাহ করা হয়, কম্পন-প্রতিরোধী সমাবেশের জন্য মাঝারি-শক্তির থ্রেডলকারের সাথে আগে থেকে প্রয়োগ করা হয়।

ইনস্টলেশন নির্দেশিকা

1. সর্বোত্তম স্যাঁতসেঁতে পারফরম্যান্সের জন্য পেলোডের ওজন 1.4N এবং 3.4N (4.8N সর্বাধিক স্ট্যাটিক লোডের 30%-70%) এর মধ্যে পড়ে তা যাচাই করুন।
2. আপনার জিম্বাল ফ্রেম জ্যামিতির উপর ভিত্তি করে প্রয়োজনীয় মাউন্টিং কনফিগারেশন (এ থেকে ই, বা এস-টাইপ) নির্বাচন করুন। স্ট্যান্ডার্ড 4.8A মডেল কনফিগারেশন A সহ জাহাজ; অন্যান্য কনফিগারেশন অনুরোধে উপলব্ধ.
3. আইসোপ্রোপাইল অ্যালকোহল দিয়ে সমস্ত মাউন্টিং পৃষ্ঠগুলি পরিষ্কার করুন। লবণ-স্প্রে পরিবেশে কাজ করলে ফাস্টেনার থ্রেডগুলিতে অ্যান্টি-সিজ কম্পাউন্ডের একটি পাতলা ফিল্ম প্রয়োগ করুন।
4. ইনস্টলেশনের পরে, ফ্লাইট স্থাপনের আগে বিচ্ছিন্নতা কার্যকারিতা যাচাই করতে 5-500 Hz থেকে একটি গ্রাউন্ড ভাইব্রেশন সুইপ পরীক্ষা পরিচালনা করুন।

গুণমান নিশ্চিতকরণ এবং মান সম্মতি

প্রতিটি JGX-0160E-4.8A আইসোলেটর চালানের আগে চারটি বাধ্যতামূলক মানের গেট অতিক্রম করে: (1) প্রকৌশল অঙ্কনগুলির বিরুদ্ধে ±0.02mm নির্ভুলতার সাথে CMM সরঞ্জাম ব্যবহার করে মাত্রিক পরিদর্শন; (2) শূন্য স্থায়ী সেট সহ রেটেড লোডের 150% এ তারের দড়ি টান যাচাইকরণ; (3) একটি ইলেক্ট্রোডাইনামিক শেকার টেবিলে 5-2000 Hz ফ্রিকোয়েন্সি সুইপ জুড়ে গতিশীল কঠোরতা বৈশিষ্ট্য; (4) কাঁচামাল তাপ সংখ্যা অনেক traceability সঙ্গে চাক্ষুষ এবং মাত্রিক চূড়ান্ত পরিদর্শন. আমাদের ISO 9001:2015 প্রত্যয়িত উত্পাদন সুবিধা সমাপ্ত পণ্য সিরিয়াল নম্বরের মাধ্যমে ইনকামিং ইস্পাত কয়েল থেকে সম্পূর্ণ ব্যাচ ট্রেসেবিলিটি বজায় রাখে।

আবেদন ক্ষেত্র

1. এরিয়াল ফটোগ্রাফি এবং সিনেমাটোগ্রাফি ইউএভি
2. শিল্প পরিদর্শন এবং সম্পদ পর্যবেক্ষণ ড্রোন
3. যথার্থ কৃষি জরিপ প্ল্যাটফর্ম
4. LiDAR এবং থার্মাল ইমেজিং পেলোড মাউন্ট
5. এফপিভি রেসিং এবং ফ্রিস্টাইল কোয়াডকপ্টার
6. অনুসন্ধান এবং উদ্ধার ড্রোন সিস্টেম
