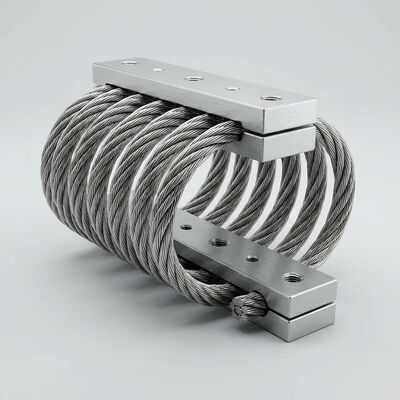

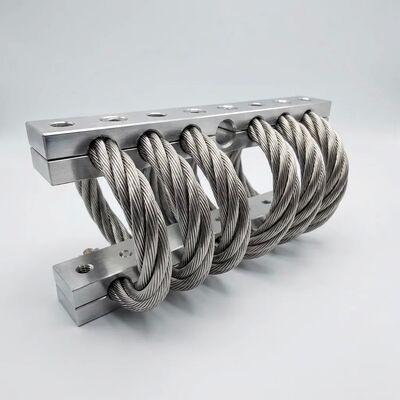

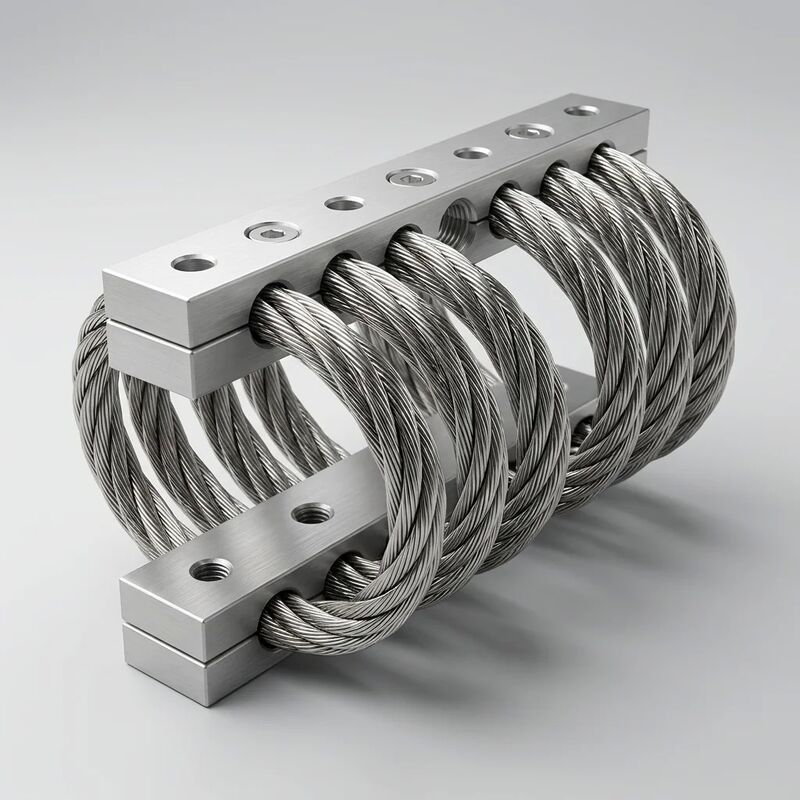

JGX-0956D-110A ত্রুটি-নিরাপদ ইন্টারলকিং ডিজাইনের সাথে কাস্টমাইজড পেয়্লোড ওয়্যার রোপ ভিব্রেশন আইসোলেটর

JGX-০৯৫৬ডি-১১০এ ০ পেইললোড-নিয়মিত ওয়্যার রোপ ভিব্রেশন আইসোলেটর

দ্যJGX-0956D-110Aকম্পন বিচ্ছিন্নতা একটি মৌলিকভাবে ভিন্ন পদ্ধতির গ্রহণ করে। পরিবর্তে আপনার সরঞ্জাম একটি ক্যাটালগ বিচ্ছিন্নতা মাপসই করতে জিজ্ঞাসা করার, বিচ্ছিন্নতা আপনার সরঞ্জাম মাপসই করার জন্য ডিজাইন করা হয়। প্রতিটি ইউনিট একটিপয়ল্ড-নির্দিষ্ট কয়েল কনফিগারেশনতারের ব্যাসার্ধ, কয়েল সংখ্যা, হেলিক্স কোণ, এবং preload সব আপনার জমা ওজন, মাধ্যাকর্ষণ কেন্দ্রের স্থানাঙ্ক, এবং উত্তেজনা বর্ণালী থেকে গণনা করা হয়.যান্ত্রিক ব্যর্থতা-নিরাপদ interlockএটি সরাসরি মাউন্ট স্ট্রাকচারে সংহত করা হয়, যা নিশ্চিত করে যে এমনকি বিপর্যয়কর ওভারলোডের মধ্যেও, দরকারী লোডটি শারীরিকভাবে ধরা পড়ে।

কিভাবে পেয়্লোড-নির্দিষ্ট টিউনিং কাজ করে

JGX-0956D-110A কনফিগারেশন প্রক্রিয়ার মধ্যে গ্রাহক থেকে তিনটি তথ্য ইনপুট জড়িতঃ

• দরকারী লোড ভর এবং সিজি অবস্থান✅ মোট সরঞ্জাম ওজন এবং মাউন্ট প্লেনের তুলনায় মাধ্যাকর্ষণ কেন্দ্রের এক্স, ওয়াই, জেড স্থানাঙ্ক;এটি প্রতি বিচ্ছিন্নকারী প্রতি স্ট্যাটিক লোড এবং একটি মাল্টি পয়েন্ট সাসপেনশন জুড়ে প্রয়োজনীয় অনমনীয়তা বন্টন নির্ধারণ করে
• উত্তেজনার ফ্রিকোয়েন্সি ব্যান্ড∙ যন্ত্রপাতি দ্বারা উৎপন্ন বা গ্রহণ করা প্রধান কম্পন ফ্রিকোয়েন্সি;আইসোলেটর প্রাকৃতিক ফ্রিকোয়েন্সিটি তারপর সর্বনিম্ন উত্তেজনার ফ্রিকোয়েন্সির কমপক্ষে √2 এর নিচে স্থাপন করা হয় যাতে একক অধীনে সংক্রমণযোগ্যতা অর্জন করা যায়
• মাউন্ট বোল্ট প্যাটার্ন এবং আবরণ সীমাবদ্ধতাবোল্ট বৃত্তাকার ব্যাসার্ধ বা আয়তক্ষেত্রাকার গ্রিড, থ্রেডের আকার, উপলব্ধ ফাঁকা উচ্চতা এবং আইসোলেটরের পদচিহ্নকে সীমাবদ্ধ করে এমন কোনও সংলগ্ন বাধা

এই ইনপুট থেকে, কয়েল জ্যামিতি স্থান নির্ধারণ করা হয়৬-১৪ হার্জ ব্যান্ডে প্রাকৃতিক ফ্রিকোয়েন্সিএকটি স্ট্যাটিক বিক্ষিপ্ততা সঙ্গে৩১৮ মিমিনির্ধারিত দরকারী লোড এ। ফলে সিস্টেম বিচ্ছিন্নতা দক্ষতা প্রদান করেরেজোনেন্সে ≥ 85%তিনটি ট্রান্সলেশনাল অক্ষ জুড়ে।

ব্যর্থতা-নিরাপদ ইন্টারলকিংঃ জ্যামিতি দ্বারা নিরাপত্তা, টর্ক দ্বারা নয়

বেশিরভাগ কম্পন মাউন্টগুলি বোল্টযুক্ত সংযোগের উপর নির্ভর করে, যা বহনযোগ্য লোড ধরে রাখার একমাত্র উপায়।অথবা টর্চ চেক উপেক্ষা সরঞ্জাম বিচ্ছিন্ন হতে পারে একটি অগ্রহণযোগ্য ঝুঁকি উড়ন্ত ইনস্টলেশন জন্য, যানবাহনে মাউন্ট করা সিস্টেম, অথবা যে কোন অ্যাপ্লিকেশন যেখানে একটি ড্রপ দরকারী লোড কর্মী বা সংলগ্ন যন্ত্রপাতি বিপন্ন।

JGX-0956D-110A একটিপজিটিভ-লক ডুয়াল-বার ইন্টারলকিং মেকানিজম:

• জ্যামিতিক ক্যাপচার√ দুটি শক্ত স্টেইনলেস স্টীল interlock bars উভয় বেস প্লেট এবং দরকারী লোড ক্রেট মধ্যে machined স্লট মাধ্যমে পাস; একবার একত্রিত,সমস্ত মাউন্ট বোল্ট সম্পূর্ণরূপে অপসারণ করা হয় এমনকি যদি bars শারীরিকভাবে payload ধরে রাখা
• অতিরিক্ত লোড ভ্রমণ সীমাবদ্ধতা✓ ইন্টারলক বারগুলি হার্ড স্টপ হিসাবেও কাজ করে, সর্বাধিক চাপ এবং প্রসার্য বিকৃতিকে ডিজাইন করা নিরাপদ পরিসরের মধ্যে সীমাবদ্ধ করে।নামমাত্র লোড অতিক্রম করার সময় শক ইভেন্টের সময় কয়েল প্লাস্টিক বিকৃতি প্রতিরোধ
• দৃশ্যমান নিরাপত্তা নিশ্চিতকরণ√ প্রতিটি interlock bar-এ মেশিনযুক্ত একটি রেফারেন্স গ্রুভ একটি গড/নো-গড ভিজ্যুয়াল ইঙ্গিত প্রদান করে; যদি গ্রুভটি ব্র্যাকেটের মুখের বাইরে দৃশ্যমান হয়,আইসোলেটরটি একটি ওভার-ট্র্যাভেল ইভেন্টের মুখোমুখি হয়েছে এবং এটি পরিদর্শন করা উচিত
• শূন্য অতিরিক্ত রক্ষণাবেক্ষণ✅ ইন্টারলকিং মেশিনের আইসোলেটর কয়েল নিজেই ছাড়া কোন চলন্ত অংশ নেই; কোন পিন, লক, স্প্রিংস, বা পরা পৃষ্ঠ যা পর্যায়ক্রমিক তৈলাক্তকরণ বা প্রতিস্থাপন প্রয়োজন

নির্ভরযোগ্য সিস্টেম ডিজাইনের জন্য পূর্বাভাসযোগ্য পারফরম্যান্স এবং রৈখিকতা

উৎপাদন JGX-0956D-110A ইউনিট জুড়ে বৈধতা তথ্য একটিলোড-ডিফ্লেকশন লিনিয়ারিটির বিচ্যুতি ≤ ± 5%1 ¢ 800 কেজি পূর্ণ নামমাত্র লোড পরিসীমা জুড়ে। এই প্রায় রৈখিক আচরণ helical তারের দড়ি জ্যামিতি একটি সরাসরি ফলাফলঃ মুলিনস প্রভাব প্রদর্শন যে ইলাস্টোমার বিপরীতে, Payne প্রভাব,এবং শক্তিশালী প্রশস্ততা নির্ভরতা, স্টেইনলেস স্টীল কয়েল উত্তেজনার ইতিহাস নির্বিশেষে ধ্রুবক অনমনীয়তা বজায় রাখে।

সিস্টেম ডিজাইনারদের জন্য, পূর্বাভাসযোগ্য রৈখিকতার অর্থঃ

• সরলীকৃত FEA মডেলিং√ আইসোলেটরটি অ-রেখাযুক্ত উপাদান সাবরুটিন বা পুনরাবৃত্তিমূলক কনভার্জেন্স চেক ছাড়াই একটি রৈখিক স্প্রিং-ড্যাম্পার উপাদান হিসাবে প্রতিনিধিত্ব করা যেতে পারে
• নির্ভরযোগ্য মাল্টি-অক্ষ পূর্বাভাসএকটি একক-অক্ষ পরীক্ষা থেকে প্রাপ্ত 3-অক্ষের শক্ততা ম্যাট্রিক্স সমস্ত লোডিং দিকের জন্য বৈধ, 6-ডিওএফ সিস্টেমের সঠিক সিমুলেশন সক্ষম করে
• ব্যাচ থেকে ব্যাচে পুনরাবৃত্তিযোগ্যতা√ একই পয়ল্ড স্পেসিফিকেশনের সাথে কয়েক বছর পরে অর্ডার করা প্রতিস্থাপন আইসোলেটরগুলি অনুমোদনের মধ্যে মূল সেটটির সাথে মিলবে, ইনস্টলেশনটি পুনরায় সেট বা পুনরায় সেট করার প্রয়োজন দূর করবে

টেকনিক্যাল স্পেসিফিকেশন

যেখানে পয়লড লোড স্টাইলিং এবং সেফটি ইন্টারলক সবচেয়ে গুরুত্বপূর্ণ

• উঁচু উত্তোলন এবং ক্রেনের কেবিন∙ ব্যর্থতা-নিরাপদ ইন্টারলকটি আলোচনাযোগ্য নয় যখন একটি ড্রপ করা দরকারী লোড নীচের কর্মীদের আঘাত করবে;পয়ল্ড-নির্দিষ্ট টিউনিং নিশ্চিত করে যে কেবিনের যাত্রার গুণমান পুরো উত্তোলন গতি পরিসীমা জুড়ে অপারেটরের স্বাচ্ছন্দ্যের মান পূরণ করে
• ইঞ্জিন এবং ট্রান্সমিশন পরীক্ষার স্ট্যান্ডপ্রতিটি ইঞ্জিনের ভেরিয়েন্টের ভর এবং সিজি ভিন্ন।কাস্টম-টিউন করা আইসোলেটরগুলি সুইপ পরীক্ষার সময় রেজোনেন্স ক্রসিং প্রতিরোধ করে যখন ইন্টারলক উচ্চ RPM এ মাউন্ট ব্যর্থতার বিরুদ্ধে একটি শক্ত সুরক্ষা বাধা সরবরাহ করে
• সুনির্দিষ্ট সমন্বয় পরিমাপ যন্ত্র (সিএমএম)√ পূর্বাভাসযোগ্য রৈখিক শক্ততা কম্পন বিচ্ছিন্নতা স্থানান্তর ফাংশনকে পরিমাপ অনিশ্চয়তা বাজেটে অন্তর্ভুক্ত করতে সক্ষম করে;উপকারী লোড টিউনিং স্থানে প্রাকৃতিক ফ্রিকোয়েন্সি ভাল তল বহন ব্যাঘাত নিচে
• মোবাইল জেনারেটর এবং কম্প্রেসার ট্রেলার√ ইন্টারলকিং ডিজাইন সড়ক পরিবহন নিরাপত্তা নিশ্চিত করে; কাস্টম টিউনিং প্রতিটি ট্রেলার কনফিগারেশনের নির্দিষ্ট স্কিড ওজন এবং সিজি জন্য অ্যাকাউন্ট
• সেমিকন্ডাক্টর লিথোগ্রাফি এবং ওয়েফার পরিদর্শন সরঞ্জাম✅ সাব-মাইক্রন পজিশনিং নির্ভুলতার জন্য নথিভুক্ত, পুনরাবৃত্তিযোগ্য শক্ততার বৈশিষ্ট্যযুক্ত বিচ্ছিন্নতা মাউন্ট প্রয়োজন;JGX-0956D-110A ক্লিনরুম যোগ্যতার জন্য প্রয়োজনীয় রৈখিকতা এবং ব্যাচের ধারাবাহিকতা প্রদান করে

পেয়্লোড-নির্দিষ্ট JGX-0956D-110A কনফিগারেশন শুরু করার জন্য, আপনার সরঞ্জাম ওজন, CG অবস্থান, প্রভাবশালী উত্তেজনা ফ্রিকোয়েন্সি, এবং বোল্ট প্যাটার্ন অঙ্কন প্রদান করুন।আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়াররা 48 ঘন্টার মধ্যে একটি কাস্টমাইজড স্পেসিফিকেশন শীট এবং 3D STEP মডেল ফিরে আসবে.
