JGX-1276D-278B ওয়াইড লোড ফ্রিকোয়েন্সি পরিসীমা চরম পরিবেশে জন্য সব দিকের বিচ্ছিন্নতা তারের দড়ি কম্পন বিচ্ছিন্নকারী

JGX-1276D-278B তারের দড়ি কম্পন বিচ্ছিন্নকারী ¢ ব্রডব্যান্ড ফ্রিকোয়েন্সি প্রতিক্রিয়া সহ মাল্টি-অক্ষ বিচ্ছিন্নতা

পণ্যের সংক্ষিপ্ত বিবরণ

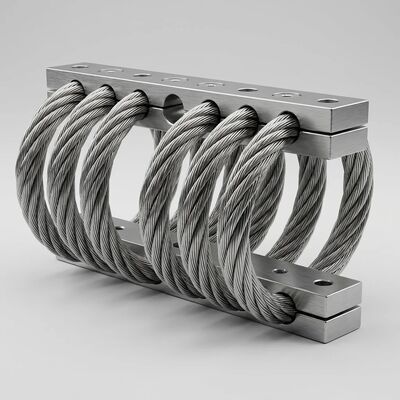

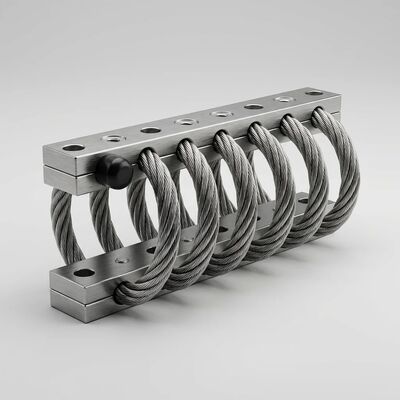

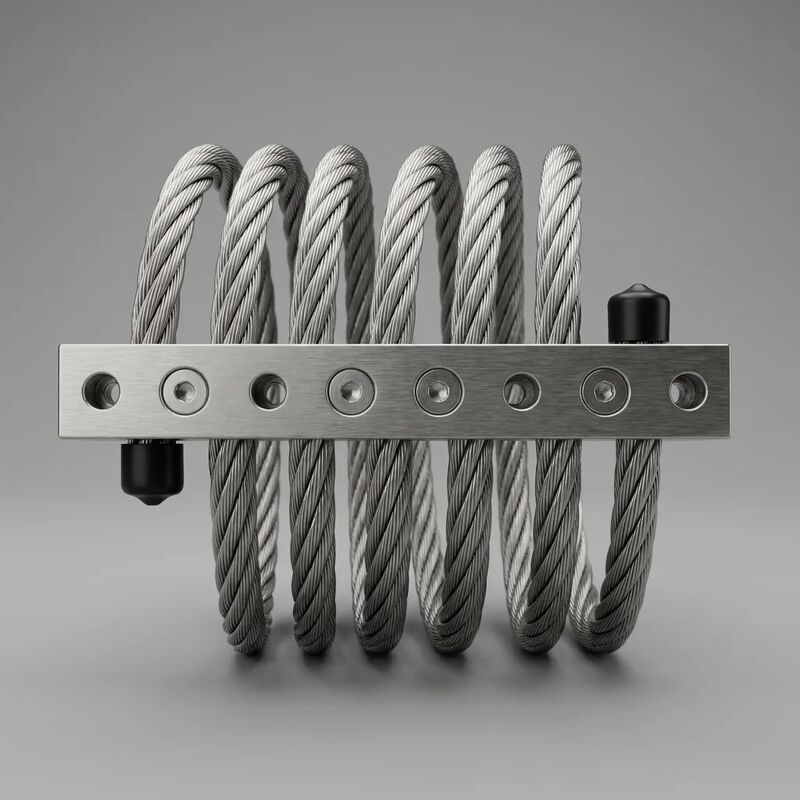

দ্যJGX-1276D-278Bএকটি হেলিক্যালভাবে ঘূর্ণিত স্টেইনলেস স্টীল তারের দড়ি কম্পন বিচ্ছিন্নকারী জন্য বিশেষভাবে নির্মিতসমস্ত দিকের গতিশীল বিচ্ছিন্নতাএকটি জুড়েবিস্তৃত লোড এবং ফ্রিকোয়েন্সি স্পেকট্রাম. তার আট-লুপ এসএস 304 তারের দড়ি কোর সুনির্দিষ্ট-মেশিনযুক্ত অ্যালুমিনিয়াম খাদ মাউন্টিং বারগুলির মধ্যে সমান্তরালভাবে clamped হয়, একটি শক্তিশালী সমস্ত ধাতু বিচ্ছিন্নতা উপাদান তৈরি করে যা নির্ভরযোগ্যভাবে কাজ করে-70°C থেকে +300°Cকোন ইলাস্টোমারিক উপাদান নেই যা সময়ের সাথে সাথে নষ্ট হয়।

সমস্ত দিকের বিচ্ছিন্নতা নীতি

এক-অক্ষের স্প্রিং বা রাবার মাউন্টের বিপরীতে, JGX-1276D-278B একটি হেলিক্যাল তারের দড়ি জ্যামিতি ব্যবহার করে যা একই সাথে কম্পনকে হ্রাস করেছয়টি ডিগ্রি ফ্রিডম: তিনটি ট্রান্সলেশনাল অক্ষ (টেনশন/কম্প্রেশন, উভয় দিকের পার্শ্বীয় কাটিয়া) এবং তিনটি ঘূর্ণন অক্ষ (রোল, পিচ, এবং জাই) ।এটি প্রতিটি দড়ি লুপের মধ্যে পৃথক তারের স্ট্র্যান্ডগুলির মধ্যে কুলম্ব ঘর্ষণ প্রক্রিয়াটির মাধ্যমে অর্জন করা হয়যখন আইসোলেটরটি গতিশীল লোডের অধীনে বিকৃত হয়, স্টেইনলেস স্টিলের তারগুলি একে অপরের বিরুদ্ধে স্লাইড করে,শুকনো ঘর্ষণ ডিম্পিংয়ের মাধ্যমে গতির কম্পন শক্তিকে নিম্ন-গ্রেড তাপ অপসারণে রূপান্তর করা.

বিস্তৃত লোড এবং ফ্রিকোয়েন্সি কভারেজ

প্রতিটি JGX-1276D-278B ইউনিট একটিস্ট্যাটিক লোড পরিসীমা ২ ০৫৫ কেজি, একটি প্রাকৃতিক ফ্রিকোয়েন্সি চারপাশে কেন্দ্রীভূত৫.৮ হার্জআইসোলেটরের প্রগতিশীল, অ-রৈখিক শক্ততা বক্ররেখা নিম্ন-বৈচিত্র্য, উচ্চ-ফ্রিকোয়েন্সি উত্তেজনার অধীনে নরম সম্মতি প্রদান করে যখন উচ্চ-শক্তির শক ইমপ্লান্টের অধীনে ধীরে ধীরে শক্ত হয়।সাধারণ ডাম্পিং অনুপাতের পরিসীমা0.১০ থেকে ০।20, একটি রেজোনেন্স পরিবর্ধন ফ্যাক্টর নিচে সঙ্গে3.0সমতুল্য রাবার মাউন্টের তুলনায় উল্লেখযোগ্যভাবে ভাল পারফরম্যান্সের সাথে সমালোচনামূলক ফ্রিকোয়েন্সিতে। 10~2000 Hz স্পেকট্রামে কম্পন সংক্রমণশীলতা ধারাবাহিকভাবে কম থাকে,এই আইসোলেটরকে সংবেদনশীল ইলেকট্রনিক পেইললোড এবং যথার্থ যন্ত্রপাতি ব্যবহারের জন্য উপযুক্ত করে তোলা.

উপকরণ ও নির্মাণ

6.4 মিমি ব্যাসার্ধের SS304 তারের দড়িটি পৃষ্ঠের মাইক্রো-ক্র্যাকগুলি দূর করতে, জারা প্রতিরোধের উন্নতি করতে, ইলেক্ট্রোপোলিশিং পোস্ট-ফর্মিংয়ের মধ্য দিয়ে যায়,এবং লোড চক্র লক্ষ লক্ষ উপর ধ্রুবক inter-strand ঘর্ষণ বজায় রাখা. অ্যালুমিনিয়াম খাদ clamping bars M8 মাউন্ট bolts গ্রহণ সঠিকভাবে reamed মাধ্যমে-গহ্বর সঙ্গে anodized পৃষ্ঠ বৈশিষ্ট্য।স্ট্রেস-রিলিফ তাপ চিকিত্সা হেলিক্স জ্যামিতি স্থিতিশীল এবং দীর্ঘমেয়াদী creep প্রতিরোধ করার জন্য coiling পরে প্রয়োগ করা হয়.

চরম পরিবেশে সক্ষমতা

সম্পূর্ণ ধাতব নির্মাণ ইলাস্টোমারিক বিচ্ছিন্নকারীগুলির অন্তর্নিহিত ব্যর্থতার মোডগুলি দূর করে দেয়ঃ শূন্যের নিচে তাপমাত্রায় কোনও রাবার শক্ত হয় না,দীর্ঘস্থায়ী উচ্চ তাপমাত্রা এক্সপোজারে নরম হওয়া বা সরে যাওয়া নেই, এবং ওজোন বা ইউভি-প্ররোচিত ফাটল নেই।500 ঘণ্টার বেশি লবণ স্প্রে পরীক্ষা(ASTM B117 সমতুল্য) পরিমাপযোগ্য অবক্ষয় ছাড়াই, এটি অফশোর ইনস্টলেশন, মরুভূমি অপারেশন এবং আর্কটিক মোতায়েনের জন্য উপযুক্ত করে তোলে। এটি সাধারণ শিল্প রাসায়নিক প্রতিরোধী,হাইড্রোলিক তরল, এবং পারফরম্যান্স হ্রাস ছাড়া ডিজেল জ্বালানী এক্সপোজার।

টেকনিক্যাল স্পেসিফিকেশন

সাধারণ অ্যাপ্লিকেশন

Off-road vehicle electronics enclosures • Shipboard navigation and communication consoles • Industrial generator set mounting platforms • HVAC compressor and chiller isolation • Railway signaling and track-side equipment • Seismic monitoring instrumentation • Aerospace ground support trailers • Mining and construction machinery operator cabins • Mobile CT and medical imaging systems

কাস্টম লোড-ডিফ্লেকশন টিউনিং, মাল্টি-অক্ষ পরীক্ষার রিপোর্ট, এবং ভলিউম OEM মূল্য নির্ধারণের জন্য আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন।আমরা অনুরোধের ভিত্তিতে সংক্রমণযোগ্যতা বক্ররেখা তথ্য এবং সীমিত উপাদান সিমুলেশন ফলাফল সহ সম্পূর্ণ কম্পন বিশ্লেষণ সমর্থন প্রদান.
