কঠোর পরিবেশের প্রত্যয়িত সরঞ্জাম সুরক্ষার জন্য JGX-1598D-657B মাল্টি-অ্যাক্সিস তারের দড়ি কম্পন বিচ্ছিন্নকারী

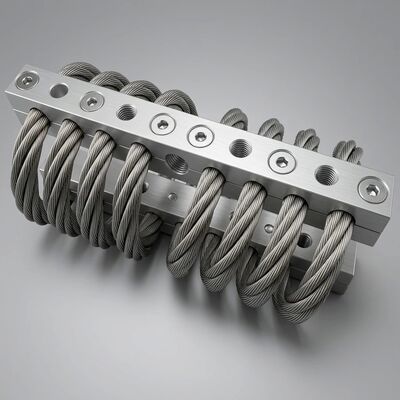

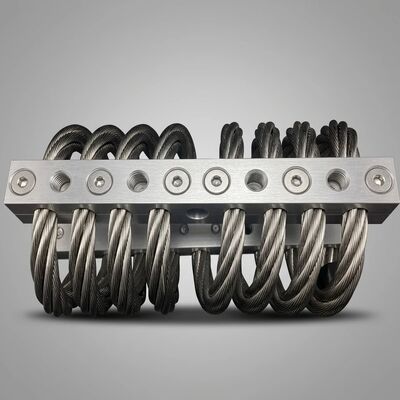

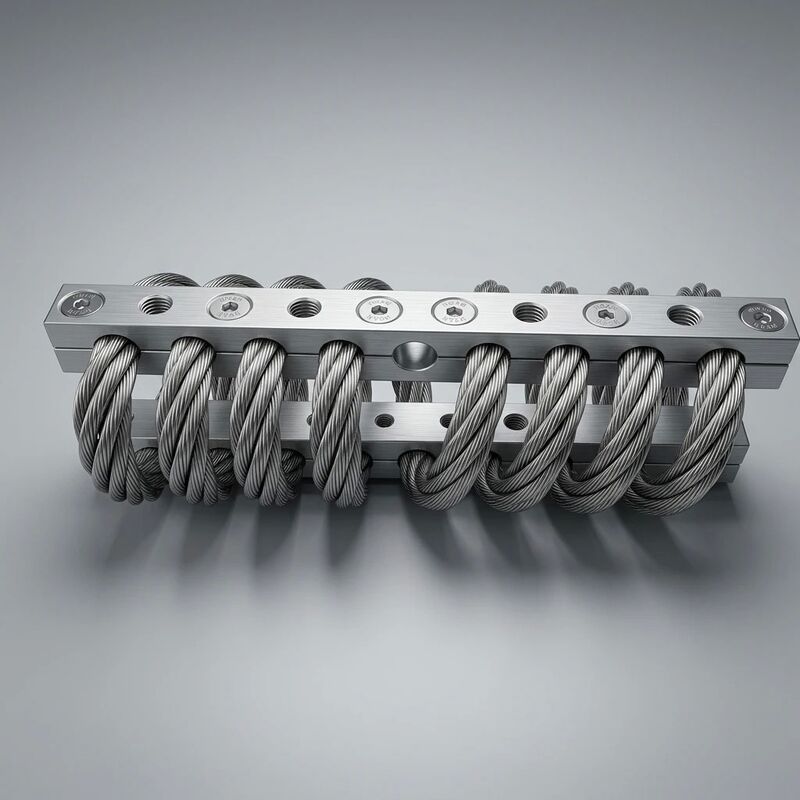

JGX-1598D-657B মাল্টি-অক্সিস ওয়্যার রোপ ভিব্রেশন আইসোলেটর

বেশিরভাগ কম্পন বিচ্ছিন্নতা পণ্যগুলি একক প্রাথমিক লোডিং দিকের জন্য ডিজাইন করা এবং রেট করা হয়। বাস্তব জগতে এটি কাজ করে না।একটি অফশোর প্ল্যাটফর্মে একটি জেনারেটর স্লাইড তরঙ্গ গতি থেকে রোল দেখায়; একটি মরুভূমি খনিতে একটি ক্রাশার মোটর খনির প্রভাব থেকে উল্লম্ব শক এবং বেল্ট-ড্রাইভ টর্ক প্রতিক্রিয়া থেকে পার্শ্বীয় লাথি একই সময়ে অভিজ্ঞতা;একটি রাসায়নিক উদ্ভিদ mezzanine উপর একটি ফ্যান কয়েল ইউনিট উভয় কাঠামোগত-বাহিত মেঝে কম্পন এবং বায়ু প্ররোচিত ঝাঁকুনি সহ্য করেপ্রতিটি অক্ষের জন্য পৃথক বিচ্ছিন্নকারী ইনস্টল করা ব্যয়বহুল, স্থান-অকার্যকর, এবং দ্বন্দ্বপূর্ণ কঠোরতা পথ প্রবর্তন করে।

JGX-1598D-657B একটি একক সমান্তরাল 8-কয়েল তারের দড়ি helix যে একটিমাল্টি-অক্ষ শক শোষণউপাদানঃ কম্প্রেশন, কাটিয়া, এবং রোল লোড একই শারীরিক কাঠামো দ্বারা সমান্তরালভাবে পরিচালিত হয়। কোন অক্জিলিয়ারী ড্যাম্পার নেই। কোন মাল্টি-স্টেজ মাউন্টিং ফ্রেম নেই। এক ইউনিট, তিনটি অক্ষ, অবিচ্ছিন্ন সুরক্ষা।

কিভাবে একক হেলিক্সের মধ্যে মাল্টি-অক্ষ বিচ্ছিন্নতা কাজ করে

সিক্রেটটি তারের দড়ি জ্যামিতিতে রয়েছে। যখন একটি কয়েল স্প্রিং সংকুচিত হয়, এটি শুধুমাত্র অক্ষীয় লোডের প্রতি সাড়া দেয়। একটি টর্শন বার শুধুমাত্র ঘূর্ণন ইনপুটের প্রতি সাড়া দেয়। তবে একটি তারের দড়ি হেলিক্স,একটি সংযুক্ত বিকৃতি মোডের মধ্য দিয়ে যায়: কম্প্রেশন উভয় অক্ষীয় সংক্ষিপ্ত এবং পৃথক দড়ি স্ট্র্যান্ড একটি সামান্য বাঁক প্ররোচিত; shear স্প্রেড মধ্যে স্লিপ সঙ্গে মিলিত helix লুপ বাঁক সৃষ্টি করে;রোল লোডগুলি লুপ সেগমেন্ট জুড়ে অসমত্রে বিতরণ করে, কিছু স্ট্র্যান্ড টেনশনে জড়িত হয় যখন অন্যরা সংকোচনে যায়।এই সংযুক্ত যান্ত্রিক আচরণ মানে একটি একক JGX-1598D-657B ইউনিট যে কোন দিক থেকে আসছে কম্পন ইনপুট থেকে শক্তি dissipates না তিনটি পৃথক প্রক্রিয়া, কিন্তু একটি সামগ্রিক কাঠামোগত প্রতিক্রিয়া সঙ্গে।

ডিজাইন ইঞ্জিনিয়ারের জন্য, এটি মাউন্ট সিস্টেম আর্কিটেকচারকে সহজ করে তোলে।যেখানে একটি ঐতিহ্যগত পদ্ধতিতে চারটি উল্লম্ব বিচ্ছিন্নকারী প্লাস দুটি পার্শ্বীয় স্নাবার প্লাস একটি টর্ক আর্ম ব্র্যাকেট (সাতটি উপাদান) নির্দিষ্ট করা যেতে পারে, একই সরঞ্জাম প্রায়ই চারটি JGX-1598D-657B ইউনিটগুলির সাথে একটি স্ট্যান্ডার্ড আয়তক্ষেত্রাকার বিন্যাসে সুরক্ষিত করা যেতে পারে,প্রতিটি একই সময়ে তিনটি অক্ষের উপর কম্পন শক্তি তার আনুপাতিক অংশ শোষণ.

কঠোর পরিবেশ শংসাপত্রঃ এর অর্থ কী এবং এটি কীভাবে যাচাই করা হয়

নামকরণকঠোর পরিবেশ সার্টিফাইডএকটি নথিভুক্ত পরীক্ষার পদ্ধতি দ্বারা সমর্থিত, স্বতন্ত্র বিচার নয়। JGX-1598D-657B নিম্নলিখিত পরিবেশগত স্থায়িত্ব মূল্যায়ন সাপেক্ষে হয়েছেঃ

এই পরীক্ষাগুলো নিশ্চিত করেছে যে JGX-1598D-657B তার নামমাত্র ডিম্পিং কর্মক্ষমতা, কাঠামোগত অখণ্ডতা,এবং দীর্ঘস্থায়ী এক্সপোজার পরে জারা প্রতিরোধের যে কয়েক সপ্তাহের মধ্যে রাবার mounts brittle এবং কয়েক দিনের মধ্যে খাঁজ uncoated কার্বন ইস্পাত হতে পারে.

ক্ষয়কারী বায়ুমণ্ডলের জন্য উপাদান নির্বাচন

JGX-1598D-657B এর প্রতিটি উপাদান ক্লোরাইড সমৃদ্ধ পরিবেশে গ্যালভানিক সামঞ্জস্যের জন্য নির্বাচিত হয়। AISI 316L তারের দড়িতে ২%% মলিবডেনাম থাকে,যা ক্লোরাইডের উপস্থিতিতে স্ট্যান্ডার্ড 304 গ্রেড স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস স্টেইনলেস. 6061-T6 অ্যালুমিনিয়াম ক্ল্যাম্পগুলি একটি 25 μm কঠিন anodizing স্তর গ্রহণ করে যা একটি বৈদ্যুতিকভাবে বিচ্ছিন্ন অ্যালুমিনিয়াম অক্সাইড বাধা তৈরি করে,স্টেইনলেস রিং এবং অ্যালুমিনিয়ামের শরীরের মধ্যে গ্যালভানিক সংযোগ রোধ করা এমনকি যখন সমাবেশটি ক্রমাগত লবণ স্প্রে দিয়ে ভিজানো হয়তারের দড়িটির ইলেক্ট্রোপোলিশিং তারের আঁকা এবং স্ট্র্যান্ডিংয়ের সময় পৃষ্ঠের আয়রন দূষণকারীগুলি সরিয়ে দেয়, যা প্যাসিভ স্তর স্থিতিশীলতা আরও বাড়িয়ে তোলে।নেট ফলাফল একটি বিচ্ছিন্নকারী যা একটি খোলা ডেকের একটি খোলা সরঞ্জাম স্কিডে বোল্ট করা যেতে পারে এবং জারা সম্পর্কিত অবনতি ছাড়াই বছর ধরে কাজ করতে পারে.

সম্পূর্ণ প্রযুক্তিগত বিবরণী

মাঠের কাজে নিয়োগের দৃশ্যকল্প

• অফশোর তেল ও গ্যাস প্ল্যাটফর্ম: প্রসেস পাম্প স্কিড, কম্প্রেসার প্যাকেজ এবং জরুরী জেনারেটর সেটগুলিকে উন্মুক্ত-ডেক ইনস্টলেশনে বিচ্ছিন্ন করে যেখানে ক্রমাগত লবণ-জল স্প্রে, উচ্চ আর্দ্রতা,এবং ২৪/৭ জনহীন অপারেশন রক্ষণাবেক্ষণের অ্যাক্সেসকে অকার্যকর করে তোলেআইপি 67 সমতুল্য কাঠামোটি ক্লোরাইডকে স্ট্র্যান্ড বান্ডেলের মধ্যে প্রবেশ করতে বাধা দেয়, যা সামুদ্রিক বায়ুমণ্ডলে প্রচলিত মাউন্টগুলিকে আঘাত করে এমন লুকানো ক্ষয়কে দূর করে।
• মরুভূমি ও শুষ্ক খনির কাজ: ক্রাশার ড্রাইভ মোটর, কম্পনকারী স্ক্রিন ফ্রেম, এবং কনভেয়র হেড-পলি লেয়ারিং হাউজিংকে সম্মিলিত শক এবং সূক্ষ্ম ক্ষয়কারী ধুলো প্রবেশের বিরুদ্ধে রক্ষা করে।এবং গ্রীস ফিটিং এর অনুপস্থিতির অর্থ সিলিকা কণা দ্বারা দূষিত কোনও লুব্রিকেন্ট নেই.
• সামুদ্রিক জাহাজের ইঞ্জিন রুম: ক্রু ট্রান্সফার জাহাজ, পাইলট বোট এবং উপকূলীয় মালবাহী জাহাজে প্রধান প্রোপেলশন ইঞ্জিন এবং গিয়ারবক্স কম্পন হ্রাস করে।সম্পূর্ণ ধাতব নকশাটি মেশিন স্পেসগুলির জন্য অগ্নি সুরক্ষা প্রয়োজনীয়তা পূরণ করে যেখানে জ্বলনযোগ্য ইলাস্টোমারিক উপকরণগুলি সীমাবদ্ধ থাকে, এবং লবণ স্প্রে সহনশীলতা বিলজ এলাকা আর্দ্রতা মধ্যে বেঁচে থাকার নিশ্চিত করে। (সমুদ্র সরঞ্জাম জন্য আইএমও FTP কোড সঙ্গে সামঞ্জস্যপূর্ণ)
• ভূ-তাপীয় ও তাপীয় বিদ্যুৎ কেন্দ্র: বাষ্প টারবাইন লুব্রিকেশন-ওয়েল স্কিড, বয়লার ফিড পাম্প এবং শীতল জল সঞ্চালন পাম্পগুলি বিচ্ছিন্ন করে যেখানে গরম পাইপওয়ার্কের কাছাকাছি পরিবেষ্টিত তাপমাত্রা রাবার বিচ্ছিন্নকারীদের 80 °C অবনতির সীমা অতিক্রম করে।JGX-1598D-657B যান্ত্রিক বৈশিষ্ট্য হারানোর ছাড়া 180 °C এ অবিচ্ছিন্নভাবে কাজ করে.
• ভারী শিল্প প্রক্রিয়া উদ্ভিদ: রাসায়নিক চুল্লি অস্থিরতা ড্রাইভ, সেন্ট্রিফুগ বাস্কেট এবং হামার মিল ফ্রেমগুলিকে আক্রমণাত্মক রাসায়নিক ধোঁয়া (এইচসিএল, এসও 2,অ্যামোনিয়া) যেখানে ধাতব বিচ্ছিন্নতা দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য একমাত্র কার্যকর বিকল্প.
• রিমোট টেলিকম ও রাডার ইনস্টলেশন: ব্যাক-আপ জেনারেটর স্কিড এবং সরঞ্জাম আশ্রয় HVAC ইউনিটগুলিকে সীমিত রক্ষণাবেক্ষণ অ্যাক্সেস উইন্ডো সহ মানহীন পাহাড়ের শীর্ষ এবং উপকূলীয় সাইটগুলিতে বিচ্ছিন্ন করে,যেখানে উপাদান প্রতিস্থাপনের সরবরাহ ব্যয় প্রতিটি মাউন্টের একক মূল্যের চেয়ে ছোট.

নির্বাচন ও আকার নির্ধারণ পদ্ধতি

JGX-1598D-657B এর সঠিক আকারের জন্য সমর্থিত সরঞ্জামের ভর, মাউন্ট প্লেনের তুলনায় মাধ্যাকর্ষণ কেন্দ্রের অবস্থান,এবং প্রভাবশালী কম্পন উত্তেজনা ফ্রিকোয়েন্সিএকটি সাধারণ নির্দেশিকা হিসাবে, প্রয়োগ করা স্ট্যাটিক লোডের অধীনে বিচ্ছিন্নতার প্রাকৃতিক ফ্রিকোয়েন্সি 1/√2 এর চেয়ে কম হওয়া উচিত (প্রায় 0.707) কার্যকর বিচ্ছিন্নতা অর্জনের জন্য সর্বনিম্ন উত্তেজনা ফ্রিকোয়েন্সি গুণএকটি 1,500 RPM (25 Hz) ডিজেল জেনারেটরের জন্য, selecting a mount configuration yielding a natural frequency of 8–12 Hz places the system well within the isolation region for the primary excitation while avoiding resonance during startup ramp-throughডব্লিউএনআরএলএন অ্যাপ্লিকেশন ইঞ্জিনিয়াররা প্রতিটি অনুসন্ধানের সাথে লোড-বন্টন গণনা এবং মাল্টি-পয়েন্ট মাউন্ট লেআউট সুপারিশ সহ বিনামূল্যে সাইজিং সহায়তা সরবরাহ করে।

ট্র্যাকযোগ্যতা ও নথিপত্র

প্রতিটি JGX-1598D-657B এর উপর একটি অনন্য লেজার খোদাই করা সিরিয়াল নম্বর রয়েছে। ডিজিটাল গুণমানের ডকুমেন্টারি ০৩১6L তাপ শংসাপত্র, 6061-T6 বিললেট শংসাপত্র, অ্যানোডাইজিং ব্যাচ লগ,লোড-ডিফ্লেকশন টেস্ট কার্ভ, এবং চূড়ান্ত পরিদর্শন প্রতিবেদনটি আর্কাইভ করা হয় এবং সিরিয়াল নম্বর দ্বারা পুনরুদ্ধার করা যায়। এই ডকুমেন্টেশন প্যাকেজটি নিয়ন্ত্রক সম্মতি অডিট, বীমা পরিদর্শন,ধ্বংসাত্মক নমুনা বা ক্ষেত্রের ধ্বংস প্রয়োজন ছাড়া সরঞ্জাম পুনরায় সার্টিফিকেশন প্রোগ্রাম.
