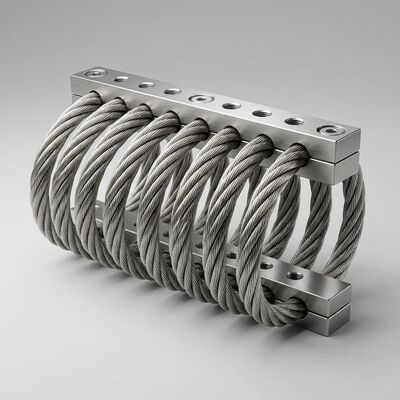

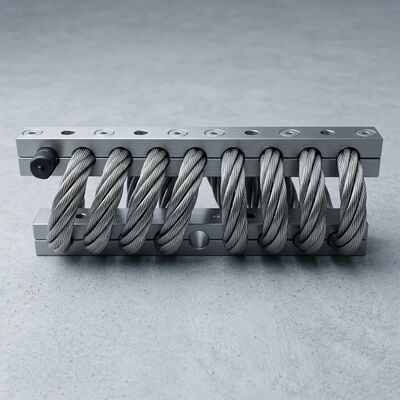

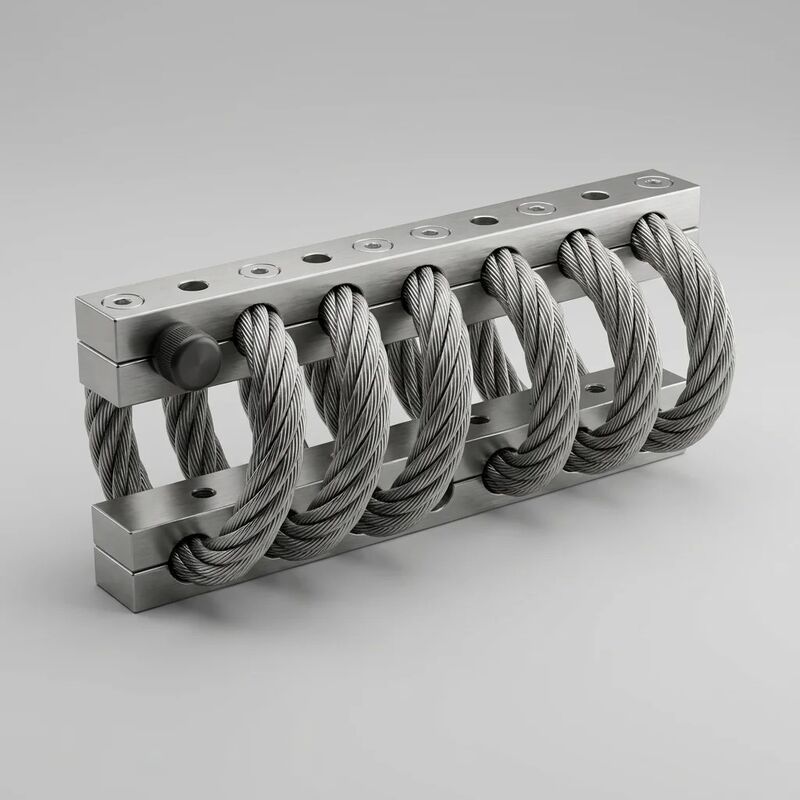

প্লাগ-এন্ড-প্লে ওয়াইড লোড রেঞ্জ অ্যাপ্লিকেশনের জন্য JGX-2228D-1250B ব্যর্থ-নিরাপদ তারের দড়ি ভাইব্রেশন আইসোলেটর

JGX-2228D-1250B ব্যর্থতা-নিরাপদ তারের দড়ি কম্পন বিচ্ছিন্নকারী

শিল্প সরঞ্জামগুলির ডাউনটাইম দুটি মূল কারণ রয়েছে যা কম্পন নিরোধক পণ্যগুলি প্রতিরোধ বা সৃষ্টি করতে পারে। প্রথমটি সুস্পষ্টঃ অত্যধিক কম্পন লেয়ারগুলিকে ক্ষতিগ্রস্থ করে, ফাটল welds,আর ফাটিয়ে দেয় বাঁধন,দ্বিতীয়টি আরও সূক্ষ্মঃ ইলাস্টোমারগুলি ছিঁড়ে যাওয়ার সময় কম্পন মাউন্ট নিজেই ব্যর্থতার পয়েন্ট হয়ে যায়, গাম কাটার সাথে সাথে বোল্টগুলি প্রি-লোড হারাতে থাকে,অথবা একটি ওজন শ্রেণীর জন্য ডিজাইন করা একটি মাউন্ট অন্য শ্রেণীর একটি মেশিনের অধীনে ইনস্টল করা হয়. JGX-2228D-1250B একটি ব্যর্থতা-নিরাপদ কাঠামোগত স্থাপত্যের মাধ্যমে একযোগে উভয় ব্যর্থতা মোড দূর করার জন্য ডিজাইন করা হয়েছে যা ছিঁড়ে না, সরে যেতে পারে না এবং একটি 12 কভার করেঃএকক অংশ নম্বর সহ 1 লোড পরিসীমা.

ব্যর্থ-নিরাপদ লোড পথঃ কেন এটি বিচ্ছিন্ন হতে পারে না

প্রতিটি প্রচলিত ইলাস্টোমেরিক মাউন্টের একটি লুকানো নকশা দুর্বলতা রয়েছেঃ রাবার উপাদানটি একই সাথে স্প্রিং, ডিমপার,এবং সরঞ্জাম এবং ভিত্তি মধ্যে একমাত্র কাঠামোগত সংযোগগরম চক্র, ওজোন আক্রমণ, বা টেনসিল ওভারলোডের কারণে রবার-মেটাল ইন্টারফেসে বন্ডের ব্যর্থতা একমাত্র লোড পথটি কেটে দেয়। সরঞ্জামটি আর সীমাবদ্ধ নয়।

JGX-2228D-1250B এর মাধ্যমে এই একক-পয়েন্ট ব্যর্থতা স্থাপত্য নির্মূল করেব্যর্থতা-নিরাপদ কাঠামোগত নকশা. লোড পথ হলঃ মাউন্ট বোল্ট → 6061-T6 অ্যালুমিনিয়াম ক্ল্যাম্প ব্লক (উপরের) → 10-কয়েল 316L তারের দড়ি helix → 6061-T6 অ্যালুমিনিয়াম ক্ল্যাম্প ব্লক (নিচের) → মাউন্ট বোল্ট → ফাউন্ডেশন।এই চেইনের প্রতিটি উপাদানই ধাতব, যান্ত্রিকভাবে interlocked, এবং বন্ধন নেই কারণ বন্ধন মুক্ত করতে অক্ষম.দড়িটি উভয় প্রান্তে তার পুরো ব্যাসার্ধ জুড়ে পরিধিগত ক্ল্যাম্পিং শক্তি দ্বারা ধরা পড়েছে। এটি কোনও প্রসার্য লোডের অধীনে ক্ল্যাম্পগুলি থেকে বেরিয়ে আসতে পারে না যা দড়ি নিজেই সহ্য করতে পারে.

হেলিক্সের ভিতরে, রিডন্ড্যান্সটি 133 টি পৃথক ইস্পাত তারের উপর বিতরণ করা হয় (7 টি স্ট্র্যান্ড * 19 টি তারের প্রতি স্ট্র্যান্ড) ।316L উপাদানটির ক্লান্তি প্রতিরোধের কারণে যে কোন একক তারের ভাঙ্গন একটি অত্যন্ত অসম্ভব ঘটনা যা দড়িটির ক্রস-সেকশন এলাকা 0 দ্বারা হ্রাস করেবাকি ১৩২ টি তারের স্ট্যাটিক লোড বহন করে এবং তাদের অক্ষত ইন্টার-স্ট্র্যান্ড যোগাযোগ ইন্টারফেসগুলির মাধ্যমে কুলন ঘর্ষণ ডিম্পিং সরবরাহ করে।এটি একটি মৌলিকভাবে দুর্বল স্থাপত্যের সাথে যুক্ত একটি ডিজাইন-ইন সুরক্ষা ফ্যাক্টর নয়এটি স্ট্রেনড তারের দড়িগুলির একটি অন্তর্নিহিত বৈশিষ্ট্যঃ প্রতিটি উপাদান ফিলামেন্টে লোড ভাগ করা, একটি একক ফিলামেন্টের ব্যর্থতার জন্য কোনও প্রক্রিয়া নেই।

ব্যবহারিক পরিণতিঃ অপারেটররা যন্ত্রপাতিগুলির জন্য JGX-2228D-1250B নির্দিষ্ট করতে পারে যেখানে মাউন্টের ব্যর্থতা একটি নিরাপত্তা ঘটনা বা একটি অগ্রহণযোগ্য উত্পাদন বন্ধের সৃষ্টি করবে,সেকেন্ডারি রিট্রেন্স যোগ না করেআইসোলেটর নিজেই তার ব্যাকআপ।

১৫ মিনিটের মধ্যে ইনস্টলেশনঃ প্লাগ-এন্ড-প্লে ডিজাইন দ্বারা

কম্পন মাউন্ট ইনস্টলেশন ঐতিহাসিকভাবে একটি নির্ভুলতা টাস্ক সমন্বয় ডায়াল সূচক, shim স্টক, এবং অভিজ্ঞ millwright বিচার প্রয়োজন হয়েছে।JGX-2228D-1250B ইনস্টলেশনকে একটিপ্লাগ অ্যান্ড প্লেচারটি কারণে বোল্ট-ডাউন অপারেশনঃ

1. অতিরিক্ত আকারের ফাঁকা গর্ত: একটি স্ট্যান্ডার্ড এম 12 বোল্টের Ø12.5 মিমি এর ছিদ্রগুলি ±2 মিমি পাশের অবস্থানগত সহনশীলতা সরবরাহ করে। বোল্টগুলি শুরু করার আগে মাউন্টটি সঠিকভাবে অবস্থিত হওয়ার দরকার নেইবোল্টগুলো ফেলে দাও, এবং ফাঁকা স্থান অবস্থান ত্রুটি শোষণ করে।
2. কোন প্রাক সংকোচনের প্রয়োজন নেই: স্প্রিং আইসোলেটরগুলির বিপরীতে যা একটি নির্দিষ্ট ইনস্টল করা উচ্চতায় প্রাক-লোড করা আবশ্যক (স্ট্যাটিক লোডের অধীনে স্প্রিং সংকোচনের পরিমাপ প্রয়োজন),JGX-2228D-1250B এর ক্রমবর্ধমান শক্ততা বক্ররেখার অর্থ হ'ল সরঞ্জামটির নিজের ওজনের অধীনে মাউন্ট স্ব-সমতলতাযদি একটি কোণ একটি অন্যের তুলনায় 1.5 মিমি কম স্থির হয় কারণ একটি অসম ভিত্তি, শক্ততার পার্থক্য যথেষ্ট ছোট যাতে মাউন্টগুলির মধ্যে লোড ভাগ করা গ্রহণযোগ্য সীমার মধ্যে থাকে।
3. সমান্তরাল যন্ত্রপাতি: উভয় ক্ল্যাম্প ব্লকগুলির মাউন্ট পৃষ্ঠগুলি 0.05 মিমি সমতলতা পর্যন্ত শেষ মেশিনযুক্ত।গর্তের মধ্য দিয়ে একটি বোল্ট চালানো এবং এটি 80 N · m পর্যন্ত টর্চিং সমতুল্য preload উত্পাদন করে, কারণ বন্ধ করার জন্য কোনও ফাঁক নেই এবং অভিন্নভাবে সংকোচনের জন্য কোনও সম্মতি স্তর নেই।
4. শুধুমাত্র স্ট্যান্ডার্ড টুলিং: এম১২ হেক্স সকেট বা হেক্স হেড বোল্ট, একটি ক্যালিব্রেটেড টর্ক উইঞ্চ, এবং ফ্ল্যাট ওয়াশার। কোন ডায়াল নির্দেশক, কোন sensors, কোন জলবাহী প্রাক টেনশন সরঞ্জাম।একটি রক্ষণাবেক্ষণ প্রযুক্তিবিদ একটি নির্ধারিত শিফট উইন্ডোর সময় হ্যান্ড টুলস সঙ্গে মৌলিক প্রশিক্ষণ সঙ্গে একটি সম্পূর্ণ সেট মাউন্ট প্রতিস্থাপন করতে পারেন.

সময় সাশ্রয় পরিমাপযোগ্য। একটি কম্প্রেসার স্কিডে চারটি ইলাস্টোমারিক মাউন্ট প্রতিস্থাপন করার জন্য সাধারণত প্রয়োজনঃ পুরানো মাউন্টগুলি আনবোল্ট করা (10 মিনিট), ক্ষয়কারী বেস প্লেটগুলি পরিষ্কার করা (15 মিনিট),নতুন মাউন্টগুলিকে স্তরে স্থাপন এবং ঝলকানি (45 মিনিট), বোল্টিং এবং টর্কিং (10 মিনিট), সারিবদ্ধতা যাচাইকরণ (15 মিনিট) মোট প্রায় 95 মিনিট। JGX-2228D-1250B মাউন্টগুলির সাথে একই স্কিডঃ পুরানো বোল্টটি আনবোল্ট করুন (10 মিনিট), নতুন অবস্থান (5 মিনিট),বোল্ট এবং টর্ক (15 মিনিট), যাচাই করুন (5 মিনিট) ০৪টি মাউন্টের জন্য মোট প্রায় ৩৫ মিনিট, প্রতিটি ১০ মিনিটের কম।প্রথম প্রতিস্থাপন চক্রের জন্য স্লাইড প্রতি 60 মিনিটের পার্থক্যটি মাউন্টগুলির জন্য অর্থ প্রদান করে.

এক মাউন্ট, ১২-১ লোড রেঞ্জ

JGX-2228D-1250B এরবিস্তৃত লোড ক্ষমতা পরিসীমা100 কেজি থেকে 1,200 কেজি পর্যন্ত একাধিক স্প্রিং-রেট বিকল্পগুলি সরবরাহ করে অর্জন করা যায় না। এটি হেলিকাল তারের দড়ি জ্যামিতির অ-রৈখিক শক্ততা বক্ররেখার অন্তর্নিহিত। হালকা বোঝা (100 ¢ 300 কেজি) এ,রোলগুলি মূলত ইলাস্টিক বাঁকানো হয়, প্রায় 45 ′′ 90 এন / মিমি। যখন লোড মাঝারি পরিসরে বৃদ্ধি পায় (300 ′′ 800 কেজি), প্রতিটি কয়েল মধ্যে স্ট্র্যান্ড কম্প্যাক্টেশন একটি দ্বিতীয় শক্ততা উপাদান যোগ করে,কার্যকরী রেট প্রায় ৯০২৭০ এন/মিমি পর্যন্ত বাড়ানো. 800 কেজি এর উপরে, সম্পূর্ণরূপে কম্প্যাক্ট করা হেলিক্সের জ্যামিতিক শক্তিকরণ আধিপত্য বিস্তার করে, সর্বোচ্চ শক্তিকরণ ব্যবস্থা 545 এন / মিমি পর্যন্ত উত্পাদন করে। লোড বৃদ্ধি হিসাবে বিচ্ছিন্নকারী ধীরে ধীরে শক্ত হয়,কোন নিয়ন্ত্রক যন্ত্র ছাড়া প্রয়োগ করা ওজন তার শক্তি ক্ষমতা স্বাভাবিকভাবে মেলে.

একটি 250 কেজি সেন্ট্রিফুগাল পাম্প থেকে 2,800 কেজি স্ক্রু কম্প্রেসার পর্যন্ত 30 টি ঘূর্ণনশীল মেশিনের তত্ত্বাবধানকারী একটি রক্ষণাবেক্ষণ পরিচালকের জন্য (4 মাউন্ট * 700 কেজি প্রতিটি)JGX-2228D-1250B একটি অংশ নম্বর সঙ্গে সমগ্র ফ্লিট জুড়ে. এক ক্রয় লাইন আইটেম. টর্ক স্পেসিফিকেশন এক সেট. এক ইনস্টলেশন পদ্ধতি. জায় সরলীকরণ, প্রশিক্ষণ,এবং খুচরা যন্ত্রপাতি ব্যবস্থাপনা অপারেশনাল সঞ্চয় প্রদান করে যা কম্পাউন্ড বার্ষিক.

টেকনিক্যাল স্পেসিফিকেশন

অ্যাপ্লিকেশন ডোমেইন

• শিল্প সংক্ষেপক স্টেশন: পেট্রোকেমিক্যাল উদ্ভিদ, গ্যাস প্রক্রিয়াকরণ কেন্দ্র এবং রেফ্রিজারেশন সিস্টেমে রিসপোক্র্যাক্ট এবং স্ক্রু কম্প্রেসার প্যাকেজ (২০০,০০০ কেজি মোট স্কিড ওজন) ।10 কয়েল নকশা 1 * এবং 2 * চলমান গতি harmonics এ amplification ছাড়া reciprocating মেশিন নিম্ন ফ্রিকোয়েন্সি pulsation স্বাক্ষর পরিচালনা করে.
• ডিজেল ও গ্যাস জেনারেটর সেট: স্ট্যান্ডবাই এবং প্রাইম পাওয়ার জেনারেট 50 kVA থেকে 600 kVA পর্যন্ত,যেখানে বিস্তৃত লোড পরিসীমা একটি ভাড়া বা পরিষেবা ফ্লিটে বিভিন্ন জেনারেটর ফ্রেম আকারের জন্য পৃথক মাউন্ট এসকিউ স্টক করার প্রয়োজন দূর করেঅতিরিক্ত হার্ডওয়্যার ছাড়াই সিসমিক রিটেনশনের জন্য পজিটিভ টাইড ডাউন প্রদান করে।
• শিল্প পাম্প স্কিড: মাল্টি-স্টেজ সেন্ট্রিফুগাল, প্রগতিশীল গহ্বর, এবং ডায়াফ্রাগম পাম্প সমাবেশগুলি জল চিকিত্সা, খনির ডিহাইড্রেশন, এবং রাসায়নিক স্থানান্তর অ্যাপ্লিকেশনগুলিতে।প্রগতিশীল অনমনীয়তা বক্ররেখা হাইড্রোলিক ধাক্কা প্রতিক্রিয়া বাহিনী যে পাম্প স্টার্টআপ এবং বন্ধ ট্রানজিশান্ট সময় কার্যকর স্ট্যাটিক লোড স্থানান্তর accommodates.
• সামুদ্রিক ইঞ্জিন রুমের সরঞ্জাম: ওয়ার্কবোট, ট্যাগবোট এবং ক্রু ট্রান্সফার জাহাজে প্রোপলশন ইঞ্জিনের নমনীয় মাউন্ট, গিয়ারবক্স সমর্থন এবং সহায়ক জেনারেটরের ভিত্তি।হার্ড অ্যানোডাইজড ক্ল্যাম্প সহ সমস্ত- 316 এল নির্মাণ ইঞ্জিন রুমের বায়ুমণ্ডলে স্যাল্ট-স্প্রে গর্ত এবং গ্যালভানিক ক্ষয় প্রতিরোধ করে যা পরিদর্শন এবং পুনর্নবীকরণের প্রয়োজন এমন প্রতিরক্ষামূলক লেপ ছাড়াই.
• ভারী অফ হাইওয়ে ক্যাব মাউন্ট: নির্মাণ এক্সক্যাভারেটর, চাকা লোডার, বুলডোজার এবং কৃষি ফসল কাটার যন্ত্রপাতিগুলিতে অপারেটর কেবিন বিচ্ছিন্নতা যেখানে পুরো শরীরের কম্পনের এক্সপোজার সীমা পেশাগত স্বাস্থ্য মান দ্বারা নিয়ন্ত্রিত হয়.ব্যর্থতা-নিরাপদ লোড পথটি টার্নওভার দৃশ্যকল্পগুলিতে কেবিন ধরে রাখার বিষয়টি নিশ্চিত করে।
• ইন্ডাস্ট্রিয়াল ফ্যান অ্যান্ড ব্লোয়ার ফাউন্ডেশন: সিমেন্ট চুল্লি, স্টিলমিল ডিপোস্টিং সিস্টেম এবং বিদ্যুৎ কেন্দ্রের ড্রাফ্ট প্ল্যান্টগুলিতে বড় সেন্ট্রিফুগাল এবং অক্ষীয় ভ্যান (500 ₹ 3,000 কেজি) ।প্রগতিশীল অনমনীয়তা মাউন্ট ক্ষতি ছাড়া ঢেউ ঘটনা থেকে ইমপ্লান্স লোড হ্যান্ডেল.

স্টক সরলীকরণ অর্থনীতি

একটি মাঝারি আকারের শিল্প কেন্দ্র যা 8 টি ওজন শ্রেণীতে 50 টি ঘূর্ণনশীল মেশিনের সাথে সাধারণত 4 ′′ 7 টি বিভিন্ন কম্পন মাউন্ট অংশের সংখ্যা স্টক করে। প্রতিটি এসকিউ প্রতিনিধিত্ব করেঃএকটি অর্ডার লাইন আইটেম যা সর্বনিম্ন অর্ডার পরিমাণ এবং সীসা সময়; স্টোরেজ রুমে একটি তাক অবস্থান; রক্ষণাবেক্ষণ কর্মীদের জন্য একটি প্রশিক্ষণের প্রয়োজনীয়তা যা কোন মাউন্টটি কোন মেশিনে ফিট করে তা জানতে পারে;এবং ভুল বাক্স থেকে একটি মাউন্ট অনিচ্ছাকৃতভাবে ব্যবহার করা হলে ভুল ইনস্টলেশনের ঝুঁকি.

JGX-2228D-1250B-এ একীভূত করা প্রতি 100-1200 কেজি মাউন্ট পরিসীমা জুড়ে মাউন্ট ইনভেন্টরি এক বা দুটি SKU এ হ্রাস করে। ক্রয় প্রশাসন, স্টোর রুমের স্থান,এবং ভুল প্রয়োগের ঝুঁকি তাৎক্ষণিক. The indirect savings—from avoiding the production outage caused by discovering the wrong mount was installed during a night-shift repair—are harder to quantify but are the reason reliability engineers standardize on single-source solutions.

ট্র্যাকযোগ্যতা ও গুণমান

প্রতিটি JGX-2228D-1250B অ্যালুমিনিয়াম ক্ল্যাম্প শরীরের উপর লেজার-সেরিয়ালাইজড হয়। মানের ডকুমেন্টেশন √ 316L তাপ শংসাপত্র, 6061-T6 বিললেট লট শংসাপত্র, anodizing প্রক্রিয়া লগ,১০০% লোড-ডিফ্লেকশন টেস্ট কার্ভ, এবং মাত্রিক পরিদর্শন রেকর্ডটি ডিজিটালভাবে সংরক্ষণাগারভুক্ত করা হয় এবং পণ্যটির পরিষেবা জীবনের জন্য সিরিয়াল নম্বর দ্বারা পুনরুদ্ধারযোগ্য। আইএসও 9001:2015 শংসাপত্রযুক্ত উত্পাদন যা চূড়ান্ত প্যাকেজিংয়ের মাধ্যমে প্রাপ্ত কাঁচামাল থেকে সম্পূর্ণ উপাদান লট ট্রেসেবিলিটি সহ.
