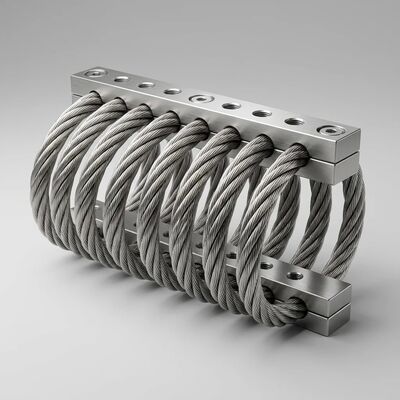

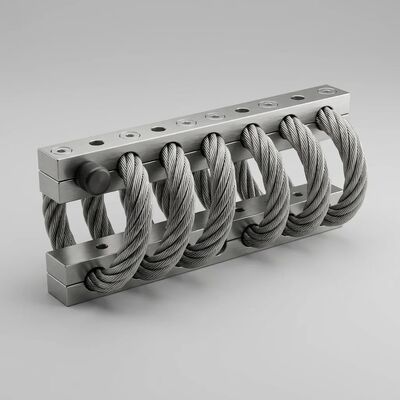

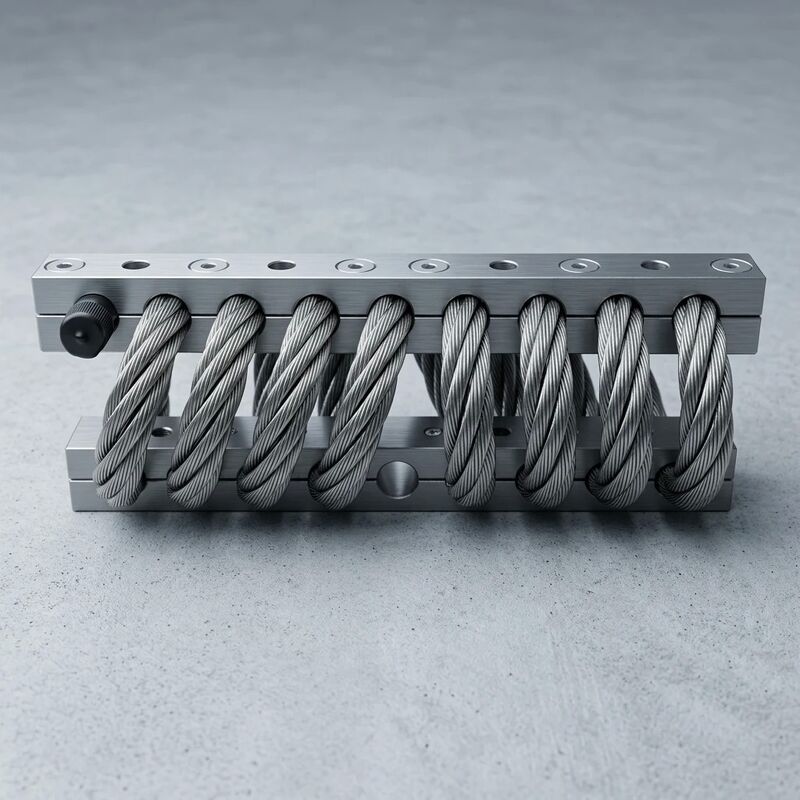

JGX-2228D-1250B ফেইল-সেফ কম্পন কন্ট্রোল ওয়্যার রোপ আইসোলেটর প্রিসিশন ডিফ্লেকশন ম্যানেজমেন্টের জন্য

JGX-2228D-1250B ব্যর্থ-নিরাপদ কম্পন নিয়ন্ত্রণ ওয়্যার রোপ আইসোলেটর

কম্পন প্রকৌশলে, স্যাঁতসেঁতে পারফরম্যান্স এবং পূর্বাভাসযোগ্যতার মধ্যে একটি অবিরাম বাণিজ্য বন্ধ রয়েছে। হাইড্রোলিক ড্যাম্পারগুলি উচ্চ, টিউনযোগ্য স্যাঁতসেঁতে সহগ সরবরাহ করে তবে তরল সীলগুলি প্রবর্তন করে যা ফুটো হয়, সান্দ্রতা যা তাপমাত্রার সাথে পরিবর্তন হয় এবং গহ্বর যা অ-রৈখিক বল বিচ্ছিন্নতা তৈরি করে। ইলাস্টোমেরিক মাউন্টগুলি সহজ এবং সস্তা কিন্তু দৃঢ়তা এবং স্যাঁতসেঁতে প্রদর্শন করে যা সময়, তাপমাত্রা এবং স্ট্রেনের ইতিহাসের সাথে প্রবাহিত হয়—বিচ্ছিন্নতা সিস্টেমের গতিশীল প্রতিক্রিয়াকে একটি চলমান লক্ষ্য করে তোলে। JGX-2228D-1250B নোঙর করে এই ট্রেড-অফের সমাধান করেব্যর্থ-নিরাপদ কম্পন নিয়ন্ত্রণএকটি ভৌত ​​ব্যবস্থায় যা একই সাথে উচ্চ-কার্যকারিতা এবং সহজাতভাবে স্থিতিশীল: স্টিলের তারের মধ্যে কুলম্ব ঘর্ষণ।

ড্যাম্পিং মেকানিজম: সমান্তরালে 133 ঘর্ষণ ইন্টারফেস

JGX-2228D-1250B-এর 8.0 মিমি তারের দড়িটি একটি 7*19 স্ট্র্যান্ড-সাত বান্ডিল হিসাবে তৈরি করা হয়েছে, যার প্রতিটিতে উনিশটি পৃথক AISI 316L স্টিলের তার রয়েছে, একটি একক দড়ি ক্রস-সেকশনের মধ্যে মোট 133টি ফিলামেন্টের জন্য। যখন হেলিক্স বাহ্যিক কম্পনের অধীনে বিকৃত হয়ে যায়, তখন প্রতিটি স্ট্র্যান্ড বান্ডিলের মধ্যে সংলগ্ন তারগুলি মাইক্রোস্কোপিক স্কেলে একে অপরের বিরুদ্ধে স্লাইড করে। এই আন্ত-তারের স্লাইডিং শুষ্ক কুলম্ব ঘর্ষণ মাধ্যমে গতিশক্তি (কম্পন) শক্তিকে তাপে রূপান্তর করে।

এই ড্যাম্পিং মেকানিজমের মূল বৈশিষ্ট্য:

• বিতরণ করা অপ্রয়োজনীয়তা: স্যাঁতসেঁতে শক্তি 133 সমান্তরাল যোগাযোগ ইন্টারফেস জুড়ে উত্পন্ন হয়. কোন একক ইন্টারফেস মোট স্যাঁতসেঁতে ক্ষমতার প্রায় 0.75% এর বেশি অবদান রাখে না। যেকোন পৃথক তারের ব্যর্থতা - ক্লান্তি সীমার মধ্যে একটি পরিসংখ্যানগত প্রায়-অসম্ভবতা - মোট স্যাঁতসেঁতে 1% এর কম কমিয়ে দেয়, সংরক্ষণ করেব্যর্থ-নিরাপদ কম্পন নিয়ন্ত্রণফাংশন
• তাপমাত্রা সংবেদনশীলতা: 316L স্টেইনলেস স্টিলের ঘর্ষণ সহগ -40°C থেকে +180°C অপারেটিং রেঞ্জ জুড়ে 10% এর কম পরিবর্তিত হয়৷ বিপরীতে, সিলিকন ড্যাম্পিং ফ্লুইডের সান্দ্রতা একই স্প্যান জুড়ে 20 এর ফ্যাক্টর দ্বারা পরিবর্তিত হতে পারে, একটি তরল ড্যাম্পার ঠান্ডা শুরুতে ওভারড্যাম্প এবং অপারেটিং তাপমাত্রায় কম ড্যাম্প করে।
• প্রশস্ততা নির্ভরতা (উপকারী): কম কম্পন প্রশস্ততায় (স্বাভাবিক ঘূর্ণায়মান যন্ত্রপাতি অপারেশনের ক্ষেত্রে), ইন্টার-ওয়্যার স্লিপ ন্যূনতম এবং বিচ্ছিন্নতা কম শক্তির অপচয় সহ একটি প্রধানত ইলাস্টিক স্প্রিং হিসাবে আচরণ করে—উচ্চ ট্রান্সমিসিবিলিটি আইসোলেশন দক্ষতা সংরক্ষণ করে। প্রশস্ততা বৃদ্ধির সাথে সাথে (শক ইভেন্ট, স্টার্টআপ ট্রানজিয়েন্ট), স্লিপ ক্রমান্বয়ে নিযুক্ত হয়, বৃহত্তর শক্তি ইনপুট শোষণ করতে কার্যকর স্যাঁতসেঁতে অনুপাত প্রায় 0.15 থেকে 0.25 পর্যন্ত বাড়িয়ে দেয়।
• বয়সের সাথে শূন্যের অবনতি: ভিসকোয়েলাস্টিক পলিমারের বিপরীতে যেখানে দীর্ঘ-চেইন আণবিক নেটওয়ার্ক অক্সিডেশন, চেইন স্কিসশন এবং ক্রস-লিংক ঘনত্বের পরিবর্তনের মাধ্যমে হ্রাস পায়, 316L ইস্পাতের স্ফটিক ধাতব কাঠামো পুনঃক্রিস্টালাইজেশন থ্রেশহোল্ডের (>500 °C) নীচে তাপমাত্রায় সময়ের সাথে সাথে বিকশিত হয় না। 15 বছরের স্যাঁতসেঁতে কর্মক্ষমতা, সমস্ত ব্যবহারিক উদ্দেশ্যে, 1 দিনের স্যাঁতসেঁতে পারফরম্যান্সের মতো।

যথার্থ বিক্ষেপণ: ±3% ইউনিট-টু-ইউনিট, 100% পরীক্ষিত

যথার্থ বিচ্যুতি নিয়ন্ত্রণএটি নিশ্চিত করার প্রকৌশল শৃঙ্খলা যে যখন একটি নির্দিষ্ট স্ট্যাটিক লোড প্রয়োগ করা হয়, ফলস্বরূপ স্থানচ্যুতি অনুমানযোগ্য - শুধু নকশা সমীকরণ থেকে নয়, ব্যবহারকারীর হাতে প্রকৃত উৎপাদিত ইউনিট থেকে। JGX-2228D-1250B ±3% ইউনিট-থেকে-ইউনিট স্ট্যাটিক ডিফ্লেকশন বৈচিত্র অর্জন করে, সিরিয়ালাইজেশনের আগে প্রতিটি ইউনিটে যাচাই করা হয়।

মাল্টি-পয়েন্ট মাউন্টিং সিস্টেমে কেন এই সহনশীলতা গুরুত্বপূর্ণ:

চারটি JGX-2228D-1250B মাউন্ট দ্বারা সমর্থিত একটি 2,400 কেজি কম্প্রেসার স্কিড বিবেচনা করুন, প্রতিটি 600 কেজি স্ট্যাটিক লোড বহন করে। এই লোডে, নামমাত্র স্ট্যাটিক ডিফ্লেকশন প্রায় 12 মিমি। ±3% সহনশীলতার সাথে, চারটি মাউন্ট জুড়ে সবচেয়ে খারাপ-কেস বিচ্যুতি হল 11.64 মিমি থেকে 12.36 মিমি- সর্বোচ্চ মাউন্ট-টু-মাউন্ট উচ্চতার পার্থক্য 0.72 মিমি। একটি সাধারণ 800 মিমি মাউন্ট ব্যবধান জুড়ে, এটি প্রায় 0.05° একটি কৌণিক কাত তৈরি করে, যা প্রায় সমস্ত স্ট্যান্ডার্ড নমনীয় শ্যাফ্ট কাপলিংগুলির সারিবদ্ধতা সহনশীলতার মধ্যে (সাধারণত 0.25°–1.0° কাপলিং ধরণের উপর নির্ভর করে)। কাপলিং সীমাবদ্ধ ফ্যাক্টর নয়; মাউন্টগুলি শিমিং ছাড়াই কাপলিং সারিবদ্ধতা সংরক্ষণ করার জন্য যথেষ্ট সুনির্দিষ্ট।

উত্পাদন প্রক্রিয়া যা এই ধারাবাহিকতা প্রদান করে:

• CNC তারের দড়ি coiling: হেলিক্স গঠনের সময় ক্লোজড-লুপ টেনশন নিয়ন্ত্রণ ±0.3 মিমি পিচ বৈচিত্রের মধ্যে সামঞ্জস্যপূর্ণ কয়েল জ্যামিতি বজায় রাখে।
• যথার্থ বাতা ব্লক মেশিনিং: 6061-T6 ক্ল্যাম্প ব্লকের দড়ি-ক্যাপচার পকেটগুলি ±0.02 মিমি মাত্রিক সহনশীলতার জন্য CNC-মেশিনযুক্ত, উভয় প্রান্তে দড়িতে অভিন্ন পরিধির গ্রিপ চাপ নিশ্চিত করে।
• 100% লোড-ডিফ্লেকশন কার্ভ যাচাইকরণ: প্রতিটি ক্রমিক ইউনিট একটি ক্যালিব্রেটেড সার্ভো-হাইড্রোলিক টেস্ট স্ট্যান্ডে মাউন্ট করা হয় এবং শূন্য থেকে 1,300 কেজি লোড র‌্যাম্পের সাপেক্ষে 0.01 মিমি রেজোলিউশন সহ একটি লেজার ডিসপ্লেসমেন্ট সেন্সর দ্বারা বিচ্যুতি পরিমাপ করা হয়। ফলস্বরূপ বক্ররেখা ডিজিটালভাবে মাস্টার রেফারেন্সের সাথে তুলনা করা হয়; ±3% ডিফ্লেকশন ব্যান্ডের বেশি ইউনিট স্বয়ংক্রিয়ভাবে প্রত্যাখ্যান করা হয় এবং মূল-কারণ তদন্তের জন্য পৃথক করা হয়।
• পরিসংখ্যান প্রক্রিয়া নিয়ন্ত্রণ: ব্যাচ-স্তরের বিচ্যুতি ডেটা নিয়ন্ত্রণ চার্টে ট্র্যাক করা হয়। নন-কনফর্মিং ইউনিট তৈরি হওয়ার আগে গড় বিচ্যুতিতে স্থানান্তর বা বৈচিত্র্যের বৃদ্ধি প্রাক-আউট-অফ-স্পেক প্রক্রিয়া সমন্বয়কে ট্রিগার করে।

তিন-জোন কঠোরতা: ক্রুজে নরম, প্রভাবে কঠোর

JGX-2228D-1250B এর স্ট্যাটিক স্প্রিং রেট একটি একক সংখ্যা নয়; এটি প্রগতিশীল লোডিংয়ের অধীনে তারের দড়ি হেলিক্সের শারীরিক অবস্থা দ্বারা নির্ধারিত তিনটি স্বতন্ত্র অঞ্চল সহ একটি বক্ররেখা:

এই প্রগতিশীল বক্ররেখা হল বিচ্ছিন্নকারীর সবচেয়ে মূল্যবান গতিশীল বৈশিষ্ট্য। জোন I বা II-এ স্বাভাবিক ক্রিয়াকলাপের সময়, নিম্ন গতিশীল দৃঢ়তা উচ্চ বিচ্ছিন্নতা দক্ষতা প্রদান করে- 85% এর বেশি কম্পন শক্তি 1.4* প্রাকৃতিক ফ্রিকোয়েন্সির উপরে ফ্রিকোয়েন্সিতে অবরুদ্ধ হয়। যখন একটি শক ইভেন্ট বা স্টার্টআপ টর্ক ক্ষণস্থায়ী মাউন্টটিকে জোন III-তে নিয়ে যায়, তখন আকস্মিক দৃঢ়তা বৃদ্ধি 22 মিমি সর্বোচ্চ স্থানচ্যুতিকে ধাতু থেকে ধাতুর যোগাযোগ, তরল বোটমিং বা ইলাস্টোমার ক্রাশিং ছাড়াই সীমাবদ্ধ করে। সামঞ্জস্য করার জন্য কোনও বাহ্যিক স্নুবার নেই, সেট করার জন্য কোনও ক্লিয়ারেন্স ফাঁক নেই এবং সুর করার জন্য কোনও সম্পূরক স্প্রিংস নেই। একক হেলিকাল উপাদান সম্পূর্ণ গতিশীল পরিসীমা পরিচালনা করে।

ডাইনামিক পারফরম্যান্স ডেটা

প্রযুক্তিগত বিশেষ উল্লেখ

যথার্থ-সমালোচনামূলক অ্যাপ্লিকেশন

• সিএনসি মেশিনিং সেন্টার এবং গ্রাইন্ডিং মেশিন: মেশিন টুল জ্যামিতিক নির্ভুলতা আর্ক-সেকেন্ডের মধ্যে ভিত্তি বজায় রাখার স্তরের উপর নির্ভর করে। ±3% মাউন্ট বিচ্যুতি সহনশীলতা নিশ্চিত করে যে মাউন্টগুলি স্থির হওয়ার সাথে সাথে মেশিনের বিছানাটি ধীরে ধীরে কাত না হয়, কারখানার গ্রহণযোগ্যতা পরীক্ষার সময় যাচাইকৃত ভলিউমেট্রিক অবস্থান নির্ভুলতা সংরক্ষণ করে।
• স্থানাঙ্ক পরিমাপ মেশিন (সিএমএম): সাব-মাইক্রোন পরিমাপ অনিশ্চয়তা সহ মেট্রোলজি পরীক্ষাগার সরঞ্জাম ক্রমাঙ্কন ব্যবধানের মধ্যে মাউন্ট ড্রিফট সহ্য করতে পারে না। অল-মেটাল JGX-2228D-1250B-এর জিরো-ক্রিপ বৈশিষ্ট্য ক্রমাগত স্ট্যাটিক লোডের অধীনে ইলাস্টোমেরিক মাউন্টের ধীর প্রগতিশীল স্যাগ (μm/মাস) দূর করে, CMM-এর স্থানিক ক্রমাঙ্কনকে রি-শিমিং ছাড়াই সংরক্ষণ করে।
• যথার্থ ব্যালেন্সিং মেশিন: টারবাইন রোটর, ক্র্যাঙ্কশ্যাফ্ট এবং উচ্চ-গতির স্পিন্ডলগুলির গতিশীল ভারসাম্যের জন্য ব্যালেন্সিং মেশিনকে মেঝে কম্পন থেকে বিচ্ছিন্ন করতে হবে এবং কঠোরভাবে অবস্থান করতে হবে। প্রগতিশীল দৃঢ়তা বক্ররেখা ভারসাম্য পরিমাপ পর্যায়ে (নিম্ন-প্রশস্ততা ইনপুট) সময় বিচ্ছিন্নতা প্রদান করে যখন স্পিন-আপের সময় রটারের ভারসাম্যহীন শক্তি থেকে স্থানচ্যুতি প্রতিরোধ করে।
• সেমিকন্ডাক্টর লিথোগ্রাফি এবং পরিদর্শন সরঞ্জাম: সেমিকন্ডাক্টর ফ্যাব-এ ওয়েফার স্টেপার এবং ইলেক্ট্রন-বিম পরিদর্শন সিস্টেম ন্যানোমিটারে পরিমাপ করা অবস্থান সহনশীলতার সাথে কাজ করে। অল-মেটাল নির্মাণ ইলাস্টোমেরিক মাউন্ট থেকে প্লাস্টিকাইজার এবং উদ্বায়ী জৈব যৌগ (VOCs) এর আউটগ্যাসিং দূর করে যা অপটিক্যাল পৃষ্ঠের উপর ঘনীভূত হতে পারে, যখন নির্ভুল বিচ্যুতি সহনশীলতা সুবিধার কম্পন-বিচ্ছিন্ন সাব-ফ্লোরের সাথে টুলের সারিবদ্ধতা রক্ষা করে।
• লেজার ইন্টারফেরোমিটার এবং অপটিক্স টেবিল: বহু-দিনের পরিমাপ প্রচারাভিযানের সাথে গবেষণা-গ্রেডের অপটিক্যাল পরীক্ষা-নিরীক্ষার জন্য এমন মাউন্ট প্রয়োজন যা পরীক্ষার সময় প্রবাহিত হয় না। JGX-2228D-1250B-এর অল-মেটাল, জিরো-ক্রিপ আর্কিটেকচার ধীরগতির উচ্চতা পরিবর্তনকে দূর করে যা ক্রমশ ঘন্টা বা দিন ধরে বিম পাথগুলিকে বিভ্রান্ত করবে।
• উচ্চ গতির প্যাকেজিং এবং প্রিন্টিং যন্ত্রপাতি: ফ্লেক্সোগ্রাফিক প্রিন্টিং প্রেস এবং হাই-সাইকেল কার্টোনিং মেশিন প্রতি মিনিটে 200-600 চক্রে পুনরাবৃত্তিমূলক শক তৈরি করে। রেটেড লোডে 2-মিলিয়ন-সাইকেল ক্লান্তি রেটিং নিশ্চিত করে যে পরিষেবার ব্যবধানগুলি বছরের পর মাস নয়, ক্রমাগত 3-শিফ্ট উত্পাদন পরিবেশে পরিমাপ করা হয়।

গতিশীল-থেকে-স্ট্যাটিক কঠোরতা অনুপাত: কেন 1.1-1.3 গুরুত্বপূর্ণ

বেশিরভাগ ইলাস্টোমেরিক আইসোলেটরগুলির একটি গতিশীল-থেকে-স্ট্যাটিক কঠোরতা অনুপাত থাকে 1.5-2.5, মানে স্ট্যাটিক লোডের তুলনায় কম্পনের অধীনে মাউন্টটি 50-150% শক্ত। এটি আইসোলেশন সিস্টেম ডিজাইনকে জটিল করে তোলে কারণ অপারেশন চলাকালীন প্রাকৃতিক ফ্রিকোয়েন্সি (যা বিচ্ছিন্নতার কার্যকারিতা নির্ধারণ করে) সাধারণ স্ট্যাটিক গণনার পূর্বাভাসের চেয়ে বেশি। JGX-2228D-1250B এর 1.1–1.3 অনুপাত সক্রিয় নিয়ন্ত্রণ ছাড়াই সর্বনিম্ন অর্জনযোগ্য, কারণ ধাতব পৃষ্ঠের মধ্যে কুলম্ব ঘর্ষণ রাবার পলিমারের ভিসকোয়েলাস্টিক বিকৃতির তুলনায় অনেক কম স্ট্রেন-রেট সংবেদনশীলতা প্রদর্শন করে। যখন একজন প্রকৌশলী স্ট্যাটিক লোড-ডিফ্লেকশন বক্ররেখা থেকে প্রাকৃতিক ফ্রিকোয়েন্সি গণনা করেন, তখন অপারেটিং প্রাকৃতিক ফ্রিকোয়েন্সি ভবিষ্যদ্বাণীকৃত মানের প্রায় 5-15%-এর মধ্যে থাকবে - একটি মোটা অনুমানের পরিবর্তে একটি সঠিক শুরু বিন্দু।

ফ্যাক্টরি ডকুমেন্টেশন প্যাকেজ

প্রতিটি JGX-2228D-1250B এর স্বতন্ত্র লোড-ডিফ্লেকশন টেস্ট কার্ভ (ডিজিটাল বা মুদ্রিত, গ্রাহকের পছন্দ অনুযায়ী), EN 10204 3.1 প্রতি 316L হিট সার্টিফিকেট, 6061-T6 বিলেট সার্টিফিকেট এবং অ্যানোডাইজিং ব্যাচ লগ সরবরাহ করা হয়। সমস্ত নথি ক্ল্যাম্প বডিতে লেজার-এচড সিরিয়াল নম্বরের সাথে চাবি করা হয়। এই ডকুমেন্টেশন সেটটি নিয়ন্ত্রক সম্মতি অডিট, গ্রাহকের আগত পরিদর্শন, এবং বিদ্যুৎ উৎপাদন, তেল ও গ্যাস, এবং সামুদ্রিক শ্রেণিবিন্যাস সমিতি অনুমোদন প্রক্রিয়া সহ শিল্পগুলিতে সরঞ্জাম যোগ্যতা প্রোগ্রাম সমর্থন করে।
