JGX-0160D-4.8A তারের দড়ি ভাইব্রেশন আইসোলেটর — প্রযুক্তিগত ওভারভিউ

JGX-0160D-4.8A কি?

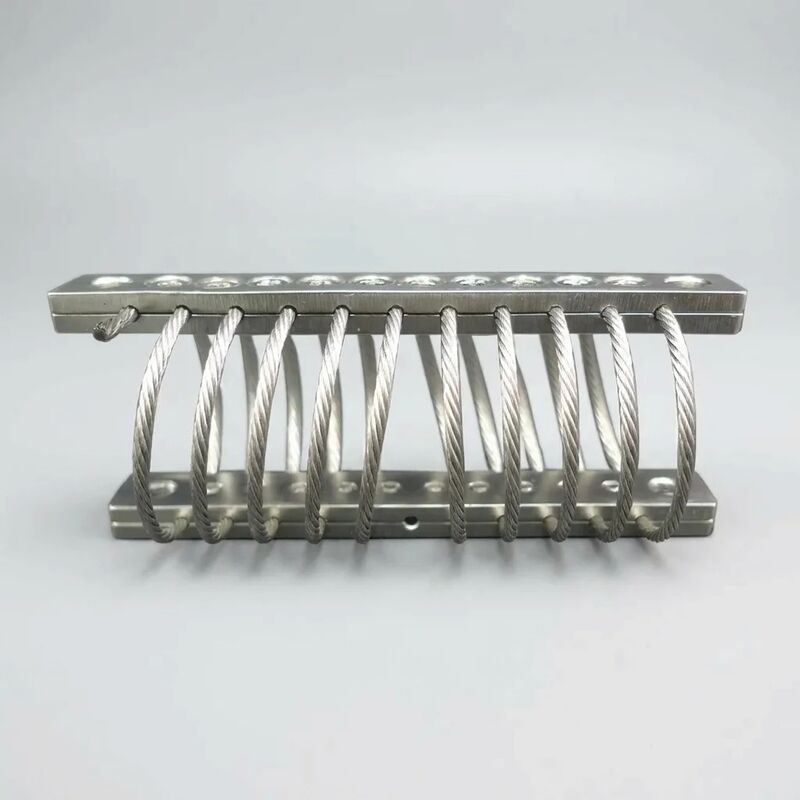

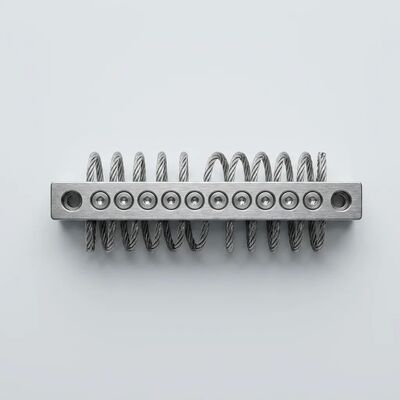

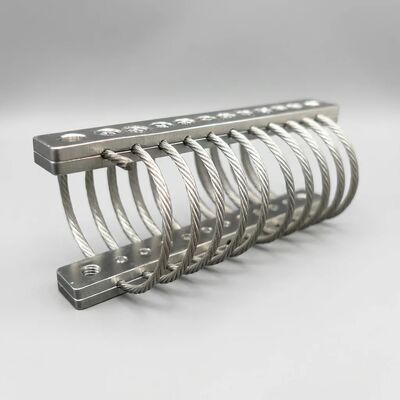

দJGX-0160D-4.8Aএটি একটি নির্ভুল-ইঞ্জিনিয়ারযুক্ত তারের দড়ি কম্পন বিচ্ছিন্নকারী যা একটি হেলিলি ক্ষত 4.8 মিমি স্টেইনলেস স্টীল 304 তারের দড়িকে এর স্যাঁতসেঁতে উপাদান হিসাবে ব্যবহার করে। প্রচলিত রাবার মাউন্ট বা কয়েল স্প্রিং আইসোলেটর থেকে ভিন্ন, এটি প্রদান করেঅল-অক্ষ মাল্টি-ডিরেকশনাল কম্পন বিচ্ছিন্নতা— যার অর্থ এটি প্রতিটি অক্ষের জন্য পৃথক পৃথক বিচ্ছিন্নতার প্রয়োজন ছাড়াই কম্প্রেশন, শিয়ার এবং রোলে একই সাথে শক্তি হ্রাস করে। মাউন্ট প্রতি 160 কেজি রেটযুক্ত স্ট্যাটিক লোড ক্ষমতা সহ, JGX-0160D-4.8A মাঝারি-শুল্ক শিল্প সরঞ্জামের জন্য উপযুক্ত যেখানে বহু-দিকনির্দেশক শক এবং ক্রমাগত কম্পন উপাদান নির্ভরযোগ্যতাকে হুমকির মুখে ফেলে।

কিভাবে তারের দড়ি ড্যাম্পিং কাজ করে

JGX-0160D-4.8A দুটি সম্পূরক স্যাঁতসেঁতে প্রক্রিয়ার উপর নির্ভর করে যা সমান্তরালভাবে কাজ করে:

• কুলম্ব (ঘর্ষণ) স্যাঁতসেঁতে:যেহেতু তারের দড়ি গতিশীল লোডের অধীনে নমনীয় হয়, 7*19 তারের নির্মাণের মধ্যে পৃথক স্ট্র্যান্ডগুলি একে অপরের সাথে ঘষে, শুষ্ক ঘর্ষণের মাধ্যমে গতিশক্তিকে নগণ্য তাপে রূপান্তর করে। এই প্রক্রিয়াটি প্রশস্ততা-নির্ভর — বৃহত্তর বিচ্যুতিগুলি বৃহত্তর শক্তি অপচয় করে।
• হিস্টেরেটিক ড্যাম্পিং:স্টেইনলেস স্টিলের তারের দড়িটি কম্পনের অধীনে চক্রীয় ইলাস্টিক বিকৃতির মধ্য দিয়ে যায়, একটি স্ট্রেস-স্ট্রেন হিস্টেরেসিস লুপ তৈরি করে যা প্রতিটি লোডিং চক্র জুড়ে শক্তি শোষণ করে। এটি কম-ফ্রিকোয়েন্সি স্ট্রাকচারাল রেজোন্যান্স থেকে উচ্চ-ফ্রিকোয়েন্সি মেশিনারি ভাইব্রেশন পর্যন্ত সামঞ্জস্যপূর্ণ ব্রডব্যান্ড ক্ষয় প্রদান করে।

একসাথে, এই প্রক্রিয়াগুলি একটি অর্জন করেস্যাঁতসেঁতে অনুপাত 0.15-0.25এবং বিতরণ25 Hz এর উপরে ফ্রিকোয়েন্সিতে বিচ্ছিন্নতা দক্ষতা 95% অতিক্রম করেনামমাত্র লোডের অধীনে — পারফরম্যান্স যা সম্পূর্ণ -40°C থেকে +120°C অপারেটিং পরিসীমা জুড়ে স্থিতিশীল থাকে তাপমাত্রা-নির্ভর দৃঢ়তা পরিবর্তন ছাড়াই ইলাস্টোমেরিক আইসোলেটরগুলির বৈশিষ্ট্য।

কেন ইঞ্জিনিয়াররা JGX-0160D-4.8A বেছে নেয়

1. আপস ছাড়াই প্রকৃত অল-অক্ষ বিচ্ছিন্নতা

বেশিরভাগ প্রচলিত আইসোলেটর একটি একক লোড দিকনির্দেশের জন্য অপ্টিমাইজ করা হয়। JGX-0160D-4.8A তারের দড়ি হেলিক্স জ্যামিতি সহজাতভাবে যেকোন কোণ থেকে উত্তেজনায় সাড়া দেয় — উল্লম্ব, পার্শ্বীয়, বা টরসনাল — একই স্যাঁতসেঁতে প্রক্রিয়া সহ। এটি নন-রিজিড স্ট্রাকচার, মোবাইল প্ল্যাটফর্ম বা অবস্থানে যেখানে কম্পনের উত্স অপ্রত্যাশিত দিকগুলিতে মাউন্ট করা সরঞ্জামগুলির জন্য এটি বিশেষভাবে মূল্যবান করে তোলে।

2. একটি বিস্তৃত বর্ণালী জুড়ে উচ্চতর অনুরণন দমন

কাঠামোগত অনুরণন ঘটে যখন উত্তেজনা ফ্রিকোয়েন্সি একটি সিস্টেমের প্রাকৃতিক ফ্রিকোয়েন্সির সাথে সারিবদ্ধ হয়, কম্পনকে ধ্বংসাত্মক স্তরে প্রসারিত করে। JGX-0160D-4.8A এর মাধ্যমে এটিকে সম্বোধন করেঅরৈখিক কঠোরতা বৈশিষ্ট্য: বিচ্যুতি বাড়ার সাথে সাথে তারের দড়ির জ্যামিতি ক্রমান্বয়ে শক্ত হয়ে যায়, সিস্টেমের প্রাকৃতিক ফ্রিকোয়েন্সিকে অনুরণন অবস্থা থেকে দূরে সরিয়ে দেয়। আনুমানিক একটি প্রাকৃতিক ফ্রিকোয়েন্সি পরিসীমা সঙ্গেরেট করা লোডের অধীনে 8-12 Hz, এই আইসোলেটরটি অনুরণন বিকাশের আগে সাধারণ শিল্প উত্তেজনা উত্স (মোটর ঘূর্ণন, পাম্প স্পন্দন, কম্প্রেসার রেসিপ্রোকেশন) থেকে কার্যকরভাবে সরঞ্জামগুলিকে বিচ্ছিন্ন করে।

3. ইনস্টলেশনের জীবনের জন্য রক্ষণাবেক্ষণ-মুক্ত অপারেশন

অল-মেটাল নির্মাণ প্রতিটি অবক্ষয়ের বিন্দুকে দূর করে যা ঐতিহ্যবাহী আইসোলেটরকে জর্জরিত করে: অক্সিডাইজ এবং ফাটল করার জন্য কোন রাবার নেই, কোন হাইড্রোলিক তরল ফুটো হতে পারে না, ক্লান্তি এবং স্যাগ করার জন্য কোন কয়েল স্প্রিং নেই, ডিলামিনেট করার জন্য কোন বন্ধনযুক্ত জয়েন্ট নেই। JGX-0160D-4.8A এর প্রয়োজনশূন্য নির্ধারিত রক্ষণাবেক্ষণ— কোন তৈলাক্তকরণ, কোন রি-টর্কিং, কোন ভিজ্যুয়াল পরিদর্শন চক্র ইতিমধ্যে সরঞ্জাম রক্ষণাবেক্ষণ পরিকল্পনার বাইরে। ক্লান্তি পরীক্ষা শেষ হয়েছেরেটেড লোডে 10 মিলিয়ন চক্রস্যাঁতসেঁতে কর্মক্ষমতা কোন পরিমাপযোগ্য পরিবর্তন ছাড়া.

4. তাপমাত্রা চরম জুড়ে অনুমানযোগ্য কর্মক্ষমতা

যখন রাবার আইসোলেটরগুলি ঠান্ডা জলবায়ুতে শক্ত হয়ে যায় (বিচ্ছিন্নতার কার্যকারিতা হারায়) এবং তাপে নরম হয়ে যায় (অতিরিক্ত ঝিমঝিম ঝুঁকিপূর্ণ), JGX-0160D-4.8A স্টেইনলেস স্টীল তারের দড়ি -40°C এবং +120°C এর মধ্যে নগণ্য দৃঢ়তার বৈচিত্র্য প্রদর্শন করে। এই তাপীয় স্থিতিশীলতা ঋতু সামঞ্জস্যের প্রয়োজনীয়তা দূর করে এবং বহিরঙ্গন ইনস্টলেশন, উত্তপ্ত সুবিধা এবং উচ্চ-তাপমাত্রার সরঞ্জাম অ্যাপ্লিকেশনগুলিতে সামঞ্জস্যপূর্ণ কম্পন সুরক্ষা নিশ্চিত করে।

প্রযুক্তিগত বিশেষ উল্লেখ

সাধারণ শিল্প অ্যাপ্লিকেশন

• এইচভিএসি এবং এয়ার হ্যান্ডলিং ইউনিট:বিল্ডিং স্ট্রাকচার থেকে ফ্যান এবং কম্প্রেসার কম্পনকে বিচ্ছিন্ন করে, বাণিজ্যিক এবং শিল্প সুবিধাগুলিতে কম-ফ্রিকোয়েন্সি শব্দ সংক্রমণ হ্রাস করে।
• শিল্প জেনারেটর:স্ব-প্ররোচিত কম্পন এবং বাহ্যিক শক থেকে জেনারেটর সেটগুলিকে রক্ষা করে, অল্টারনেটর ভারবহন জীবন প্রসারিত করে।
• পারস্পরিক কম্প্রেসার:পিস্টন-টাইপ কম্প্রেসারগুলির বৈশিষ্ট্যগত স্পন্দন ফ্রিকোয়েন্সিগুলিকে সম্বোধন করে যেখানে একক-অক্ষ বিচ্ছিন্নকারীরা পার্শ্বীয় দোলন মোডগুলি ক্যাপচার করতে ব্যর্থ হয়।
• যথার্থ মেট্রোলজি সরঞ্জাম:সিএমএম, অপটিক্যাল ইন্সপেকশন সিস্টেম এবং ল্যাবরেটরি ব্যালেন্সগুলি অল-অক্ষ বিচ্ছিন্নতা থেকে উপকৃত হয় যা ফ্যাক্টরি-ফ্লোর পরিবেশে পরিমাপের নির্ভুলতা বজায় রাখে।
• কন্ট্রোল ক্যাবিনেট এবং বৈদ্যুতিক ঘের:সংবেদনশীল পিএলসি, ভিএফডি এবং রিলে লজিককে পরিবেষ্টিত যন্ত্রপাতি কম্পন থেকে রক্ষা করে যা যোগাযোগের আড্ডা এবং অকাল ব্যর্থতার কারণ হতে পারে।
• শিল্প পাম্প সমাবেশ:জল চিকিত্সা, রাসায়নিক প্রক্রিয়াকরণ, এবং তেল স্থানান্তর অ্যাপ্লিকেশনগুলিতে মোটর-চালিত এবং ইঞ্জিন-চালিত পাম্প সেটগুলিকে আলাদা করে।

গুণমান নিশ্চিতকরণ এবং পরীক্ষা

প্রতিটি JGX-0160D-4.8A আইসোলেটর অধীনে নির্মিত হয়ISO 9001:2015প্রত্যয়িত মান ব্যবস্থাপনা। উত্পাদন পরীক্ষা অন্তর্ভুক্ত:

• রেটেড ক্ষমতার 100% এ স্ট্যাটিক লোড ডিফ্লেকশন যাচাইকরণ
• সব 6 কয়েল জুড়ে তারের দড়ি টান অভিন্নতা পরিদর্শন
• নকশা সহনশীলতা মাত্রিক সামঞ্জস্য
• ইলেক্ট্রোপলিশিং ধারাবাহিকতার জন্য সারফেস ফিনিস পরিদর্শন
• অনুরোধের ভিত্তিতে উপলব্ধ সম্পূর্ণ উপাদান সার্টিফিকেশন সহ ব্যাচ ট্রেসেবিলিটি

কাস্টম টেস্টিং প্রোটোকল — নির্দিষ্ট ফ্রিকোয়েন্সি সুইপ, শক পালস টেস্টিং, বা বর্ধিত পরিবেশগত এক্সপোজার সহ — OEM যোগ্যতার প্রয়োজনীয়তার জন্য মিটমাট করা যেতে পারে।

ইনস্টলেশন নোট

JGX-0160D-4.8A বেস-টু-বেস বা বেস-টু-ইকুইপমেন্ট কনফিগারেশনে বেস প্লেটের গর্তের মাধ্যমে মাউন্ট হয়। সর্বোত্তম কর্মক্ষমতা জন্য:

• প্রিলোড বিকৃতি রোধ করতে মাউন্টিং পৃষ্ঠটি সমতল এবং অনমনীয় তা নিশ্চিত করুন
• একক সরঞ্জাম বেসের অধীনে একাধিক আইসোলেটর ব্যবহার করার সময় সমানভাবে লোড বিতরণ করুন
• যাচাই করুন যে মোট সমর্থিত ওজন সর্বোত্তম বিচ্ছিন্নতা দক্ষতার জন্য সম্মিলিত রেট করা ক্ষমতার 40-80% এর মধ্যে পড়ে
• শক লোডিংয়ের অধীনে অনিয়ন্ত্রিত বিচ্যুতির জন্য তারের দড়ির কয়েলের চারপাশে পর্যাপ্ত ক্লিয়ারেন্সের অনুমতি দিন

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: কিভাবে JGX-0160D-4.8A রাবার মাউন্টের সাথে তুলনা করে?
অক্সিডেশন, ওজোন এক্সপোজার এবং চক্রাকার ক্লান্তির কারণে রাবার মাউন্টগুলি সময়ের সাথে সাথে অনুমানযোগ্যভাবে হ্রাস পায় - সাধারণত শিল্প পরিবেশে প্রতি 3-5 বছরে প্রতিস্থাপনের প্রয়োজন হয়। অল-মেটাল JGX-0160D-4.8A-এর স্বাভাবিক পরিষেবার অধীনে কোনও অবক্ষয় প্রক্রিয়া নেই এবং তাপমাত্রার চরম জুড়ে আরও সামঞ্জস্যপূর্ণ কঠোরতা প্রদান করে।

প্রশ্নঃ এই ​​আইসোলেটর কি বাইরে ব্যবহার করা যাবে?
হ্যাঁ। SS304 উপাদান এবং ইলেক্ট্রোপলিশড ফিনিস বৃষ্টি, আর্দ্রতা এবং UV এক্সপোজারের জন্য শক্তিশালী প্রতিরোধ প্রদান করে। লবণ-বোঝাই উপকূলীয় বা অফশোর বায়ুমণ্ডলে ইনস্টলেশনের জন্য, অনুগ্রহ করে আমাদের কঠোর-পরিবেশ অ্যাপ্লিকেশন নির্দেশিকা দেখুন (JGX-0160D-4.8A মেরিন/অফশোর পণ্য পৃষ্ঠা দেখুন)।

প্রশ্নঃ ন্যূনতম অর্ডারের পরিমাণ কত?
স্ট্যান্ডার্ড অর্ডার 10 টুকরা থেকে শুরু। প্রোটোটাইপ বা যোগ্যতার পরিমাণের জন্য, নমুনা ব্যবস্থার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।

প্রশ্ন: কাস্টম লোড ক্রমাঙ্কন উপলব্ধ?
হ্যাঁ — তারের দড়ির দৈর্ঘ্য, কয়েল গণনা এবং মাউন্টিং জ্যামিতি নির্দিষ্ট লোডের প্রয়োজনীয়তার জন্য অভিযোজিত হতে পারে। একটি কাস্টম কনফিগারেশন প্রস্তাবের জন্য আপনার লক্ষ্য লোড পরিসীমা এবং মাউন্টিং সীমাবদ্ধতার সাথে আমাদের সাথে যোগাযোগ করুন।
