JGX-0240D-7.7A তারের দড়ি ভাইব্রেশন আইসোলেটর — প্রকিউরমেন্ট এবং ইন্টিগ্রেশন গাইড

ভূমিকা

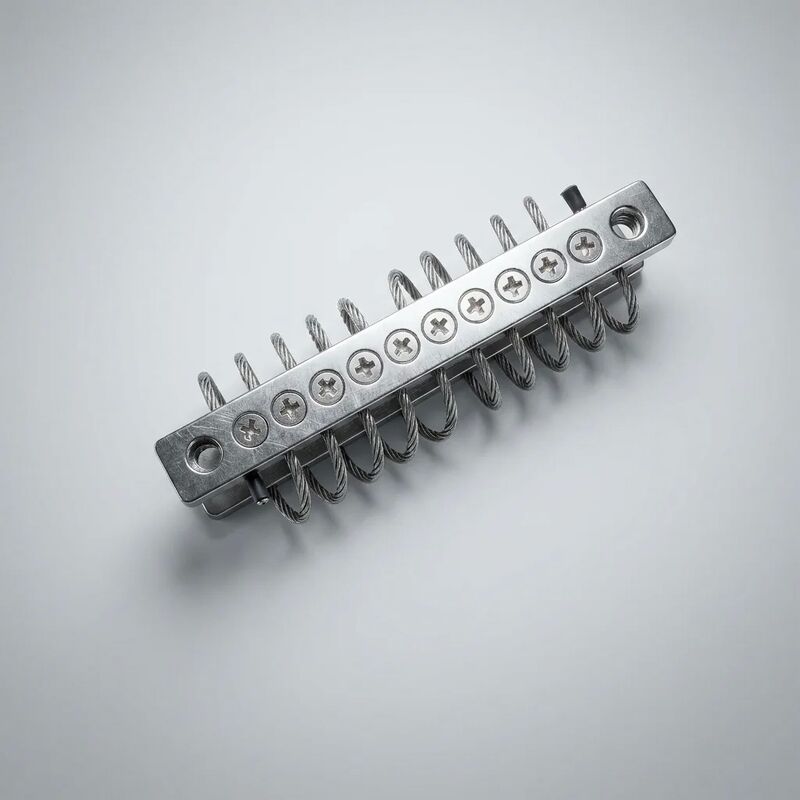

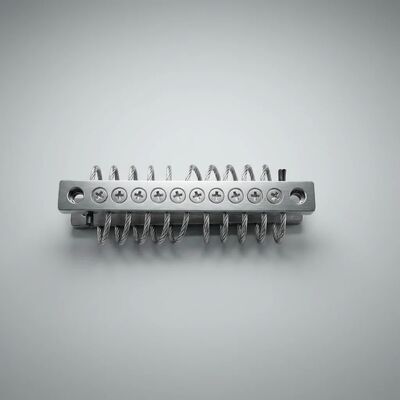

একটি ভাইব্রেশন আইসোলেটর নির্বাচন করা একটি লোড রেটিং মেলানোর চেয়ে আরও বেশি কিছু জড়িত। সম্পূর্ণ সংগ্রহের সিদ্ধান্তটি মাত্রিক সামঞ্জস্য, মাউন্টিং ইন্টারফেসের প্রয়োজনীয়তা, ডেলিভারি লিড টাইম, নিয়ন্ত্রক ডকুমেন্টেশন, ইনস্টলেশন শ্রম এবং মোট জীবনচক্রের ব্যয়কে বিস্তৃত করে। এই নির্দেশিকাটি নির্দিষ্ট, অর্ডার, সংহত এবং বজায় রাখার জন্য প্রয়োজনীয় সম্পূর্ণ তথ্য প্রদান করেJGX-0240D-7.7A— একটি 8-কুণ্ডলী, 7.7 মিমি স্টেইনলেস স্টীল 304 তারের দড়ি আইসোলেটর রেট প্রতি মাউন্ট 240 কেজি, দ্বারা সমর্থিতপরিমাপযোগ্য মডুলার নকশা এবং দ্রুত ডেলিভারিপ্রি-কনফিগার করা স্টক থেকে।

পণ্য সনাক্তকরণ এবং অর্ডার রেফারেন্স

ভৌত স্পেসিফিকেশন এবং ডাইমেনশনাল ডেটা

কর্মক্ষমতা বিশেষ উল্লেখ

স্কেলেবল মডুলার প্ল্যাটফর্ম: আপনার স্পেসিফিকেশন কনফিগার করুন

JGX-0240D-7.7A হল একটি মডুলার প্ল্যাটফর্মের অংশ যেখানে কোর ড্যাম্পিং এলিমেন্ট (8-কুণ্ডলী 7.7 মিমি SS304 তারের দড়ি) নির্বাচনযোগ্য মাউন্টিং কনফিগারেশন এবং সমাপ্তির সাথে যুক্ত। এই আর্কিটেকচার সক্ষম করেস্টক করা উপ-উপাদান থেকে দ্রুত ডেলিভারি— বেশিরভাগ স্ট্যান্ডার্ড কনফিগারেশন 3-5 কার্যদিবসের মধ্যে পাঠানো হয়।

মাউন্ট কনফিগারেশন বিকল্প

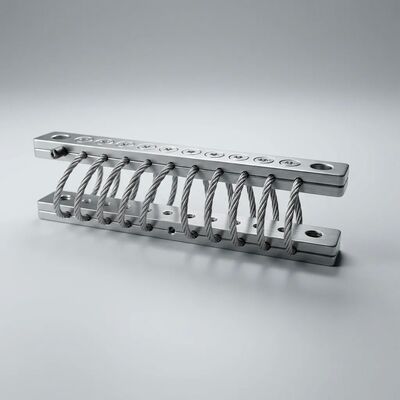

• বেস-টু-বেস (স্ট্যান্ডার্ড):দুটি অভিন্ন মাউন্টিং প্লেট — একটি সরঞ্জামের ভিত্তি ফ্রেমের সাথে সংযুক্ত, একটি ভিত্তি বা সমর্থনকারী কাঠামোর সাথে। এটি সাধারণ শিল্প সরঞ্জাম বিচ্ছিন্নতার জন্য ডিফল্ট কনফিগারেশন।
• বেস টু ইকুইপমেন্ট:এক প্লেট সরঞ্জাম ফ্রেমে মাউন্ট; অন্য প্লেটটি অ্যাপ্লিকেশনগুলির জন্য একটি সরাসরি বোল্ট-থ্রু ইন্টারফেস দিয়ে প্রতিস্থাপিত হয় যেখানে আইসোলেটরটি সরঞ্জামের ফুট এবং একটি মেশিন-নির্দিষ্ট বন্ধনীর মধ্যে বসে থাকে।
• কাস্টম অভিযোজন:ইনস্টলেশনের জন্য যেখানে প্রাথমিক কম্পন ইনপুট মাধ্যাকর্ষণ (কোণীয় সরঞ্জাম, প্রাচীর-মাউন্ট করা যন্ত্রপাতি) এর সাথে সারিবদ্ধ নয়, কনফিগারেশন পর্যালোচনার জন্য আপনার মাউন্টিং জ্যামিতি সহ আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন।

সারফেস ফিনিশ নির্বাচন

• ইলেক্ট্রোপলিশড (স্ট্যান্ডার্ড):বেশিরভাগ অ্যাপ্লিকেশনের জন্য প্রস্তাবিত। বর্ধিত জারা প্রতিরোধের এবং দূষিত আনুগত্য হ্রাস সহ একটি পরিষ্কার, মসৃণ পৃষ্ঠ সরবরাহ করে। সামুদ্রিক, খাদ্য প্রক্রিয়াকরণ, ফার্মাসিউটিক্যাল এবং সাধারণ শিল্প পরিবেশের জন্য উপযুক্ত।
• নিষ্ক্রিয় (ঐচ্ছিক):ক্রোমিয়াম অক্সাইড প্যাসিভ স্তরকে সর্বাধিক করার জন্য অতিরিক্ত রাসায়নিক প্যাসিভেশন চিকিত্সা। আক্রমনাত্মক রাসায়নিক পরিষ্কারের এজেন্টদের অবিচ্ছিন্ন এক্সপোজার সহ অতি-উচ্চ-বিশুদ্ধতা অ্যাপ্লিকেশন বা পরিবেশের জন্য প্রস্তাবিত।
• কালো অক্সাইড (ঐচ্ছিক):অ্যাপ্লিকেশনগুলির জন্য নান্দনিক ফিনিস যেখানে গাঢ় রঙের সরঞ্জামগুলির সাথে চাক্ষুষ সংহতকরণ পছন্দসই। দ্রষ্টব্য: এটি একটি প্রসাধনী চিকিত্সা এবং ক্ষয় প্রতিরোধ ক্ষমতা বাড়ায় না; বহিরঙ্গন বা সামুদ্রিক ইনস্টলেশনের জন্য প্রস্তাবিত নয়।

নিয়ন্ত্রক ডকুমেন্টেশন প্যাকেজ

নিম্নলিখিত ডকুমেন্টেশনগুলি সংগ্রহ, একীকরণ এবং নিয়ন্ত্রক সম্মতি সমর্থন করার জন্য উপলব্ধ:

ডেলিভারি ও লজিস্টিকস

নির্বাচন ওয়ার্কশীট

JGX-0240D-7.7A আপনার আবেদনের জন্য সঠিক স্পেসিফিকেশন তা নিশ্চিত করতে নিম্নলিখিত ওয়ার্কশীটটি ব্যবহার করুন:

1. মোট সরঞ্জাম ওজন:_____ কেজি (স্থায়ীভাবে সংযুক্ত সমস্ত উপাদান অন্তর্ভুক্ত করুন: পাইপিং, ওয়্যারিং, অ্যাক্সেস প্ল্যাটফর্ম, তরল তালিকা)
2. মাউন্টিং পয়েন্টের সংখ্যা:_____ (সাধারণত আয়তক্ষেত্রাকার সরঞ্জাম বেসের জন্য 4 বা 6)
3. আইসোলেটর প্রতি লোড:লাইন 1 ÷ লাইন 2 = _____ কেজি/মাউন্ট
4. চেক করুন:লাইন 3 থেকে মান কি 96 কেজি এবং 192 কেজির মধ্যে? □ হ্যাঁ (অনুকূল) □ না (ভিন্ন মডেল বিবেচনা করুন বা মাউন্ট গণনা সামঞ্জস্য করুন)
5. প্রভাবশালী কম্পন ফ্রিকোয়েন্সি(ies):_____ Hz (যদি অজানা, তালিকা সরঞ্জাম RPM এবং মোটর পোল গণনা)
6. চেক করুন:প্রভাবশালী ফ্রিকোয়েন্সি 20 Hz উপরে? □ হ্যাঁ (বিচ্ছিন্নতা অঞ্চল, চমৎকার পারফরম্যান্স) □ 10-20 Hz (ট্রানজিশন অঞ্চল, অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং দিয়ে যাচাই করুন) □ 10 Hz-এর নীচে (অনুরণনের কাছাকাছি — সাবধানে মূল্যায়ন করুন)
7. পরিবেশ:□ অভ্যন্তরীণ নিয়ন্ত্রিত □ অভ্যন্তরীণ শিল্প □ বহিরঙ্গন আশ্রয় □ বহিরঙ্গন উন্মুক্ত □ সামুদ্রিক/উপকূলীয় □ ওয়াশডাউন □ উচ্চ-তাপমাত্রা (80 ডিগ্রি সেলসিয়াসের উপরে) □ নিম্ন-তাপমাত্রা (-20 ডিগ্রি সেলসিয়াসের নিচে)
8. সারফেস ফিনিশ নির্বাচন:লাইন 7 এর উপর ভিত্তি করে → □ ইলেক্ট্রোপলিশড □ প্যাসিভেটেড

ইনস্টলেশন চেকলিস্ট

• □ মাউন্টিং পৃষ্ঠের সমতলতা যাচাই করুন ≤ বিচ্ছিন্ন পদচিহ্ন জুড়ে 0.5 মিমি
• □ মাউন্টিং পৃষ্ঠগুলি পরিষ্কার করুন - বোল্টের যোগাযোগের পয়েন্টগুলিতে পেইন্ট, স্কেল, ওয়েল্ড স্প্যাটার সরিয়ে দিন
• □ আইসোলেটরগুলিকে ইকুইপমেন্ট বেসের অধীনে প্রতিসমভাবে অবস্থান করুন — সমান লোড বন্টন গুরুত্বপূর্ণ
• □ মাথা এবং বাদামের নীচে ফ্ল্যাট ওয়াশার সহ M12 স্টেইনলেস স্টিলের বোল্ট (A2-70 সর্বনিম্ন) ঢোকান
• □ কার্বন ইস্পাত ফাস্টেনারগুলিকে প্রতিস্থাপন করবেন না — গ্যালভানিক সামঞ্জস্যের প্রয়োজন৷
• □ তির্যক প্যাটার্নে 45-55 N·m (শুকনো থ্রেড) এ শক্ত করুন
• □ সমস্ত তারের দড়ির কয়েলে শক্ত করার পরে সমস্ত দিক থেকে ≥ 25 মিমি ফ্রি ক্লিয়ারেন্স আছে কিনা যাচাই করুন
• □ লোড পাথ ব্রিজিং প্রতিরোধ করার জন্য সংযুক্ত পাইপিং/নালী/নালীতে নমনীয় বিভাগ রয়েছে তা পরীক্ষা করুন
• □ প্রতিটি মাউন্টে স্থির বিচ্যুতি পরিমাপ এবং রেকর্ড করুন — সমস্ত বিচ্ছিন্নতা জুড়ে বৈচিত্র ±2 মিমি-এর মধ্যে হওয়া উচিত
• □ ওয়ারেন্টি ফাইলের জন্য টর্কের মান এবং ডিফ্লেকশন পরিমাপ সহ ইনস্টলেশন রেকর্ডগুলি বজায় রাখুন

জীবনচক্র খরচ তুলনা

শুধুমাত্র ক্রয় মূল্যের উপর কম্পন বিচ্ছিন্নতা মূল্যায়ন ক্রমাগতভাবে উচ্চ মোট খরচ বাড়ে। এই প্রতিনিধি 15 বছরের সরঞ্জাম জীবনচক্র বিবেচনা করুন:

JGX-0240D-7.7A সাধারণত প্রথম প্রতিস্থাপন চক্রের (3-5 বছর) মধ্যে রাবার মাউন্টের সাথে খরচের সমতা পৌঁছায় এবং তারপরে নেট সঞ্চয় প্রদান করে। দূরবর্তী, অফশোর বা দুর্গম ইনস্টলেশনের জন্য যেখানে একটি একক রক্ষণাবেক্ষণের জন্য আইসোলেটরের চেয়ে বেশি খরচ হয়, অর্থনৈতিক ক্ষেত্রে প্রথম দিন থেকেই সিদ্ধান্ত হয়।

যোগাযোগ এবং অর্ডার

একটি আনুষ্ঠানিক উদ্ধৃতি অনুরোধ করতে, মূল্যায়নের জন্য নমুনার ব্যবস্থা করুন, বা একটি কাস্টম কনফিগারেশন নিয়ে আলোচনা করুন:

• স্ট্যান্ডার্ড অর্ডার:মডেল JGX-0240D-7.7A, পরিমাণ, সারফেস ফিনিস এবং ডেলিভারির ঠিকানা উল্লেখ করুন। অর্ডার নিশ্চিতকরণ থেকে 3-5 কার্যদিবসের মধ্যে স্ট্যান্ডার্ড কনফিগারেশন পাঠানো হয়।
• প্রযুক্তিগত অনুসন্ধান:অ্যাপ্লিকেশন-নির্দিষ্ট সুপারিশের জন্য সরঞ্জামের ওজন, মাউন্টিং পয়েন্ট গণনা, প্রভাবশালী কম্পন ফ্রিকোয়েন্সি এবং অপারেটিং পরিবেশ প্রদান করুন।
• OEM এবং ভলিউম প্রোগ্রাম:ভলিউম মূল্যের স্তর, নির্ধারিত বিতরণ চুক্তি এবং বিক্রেতা-পরিচালিত ইনভেন্টরি বিকল্পগুলির জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।
• নমুনা:যোগ্য প্রকল্পের জন্য উপলব্ধ মূল্যায়ন নমুনা — প্রম্পট প্রক্রিয়াকরণের জন্য আপনার আবেদনের বিবরণ সহ অনুরোধ করুন।
