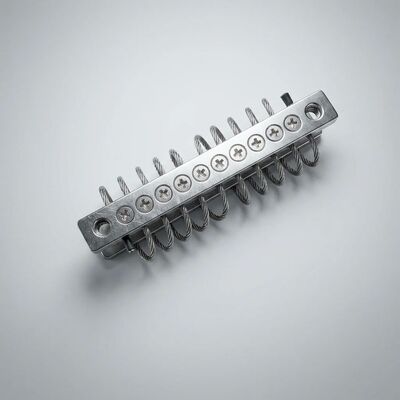

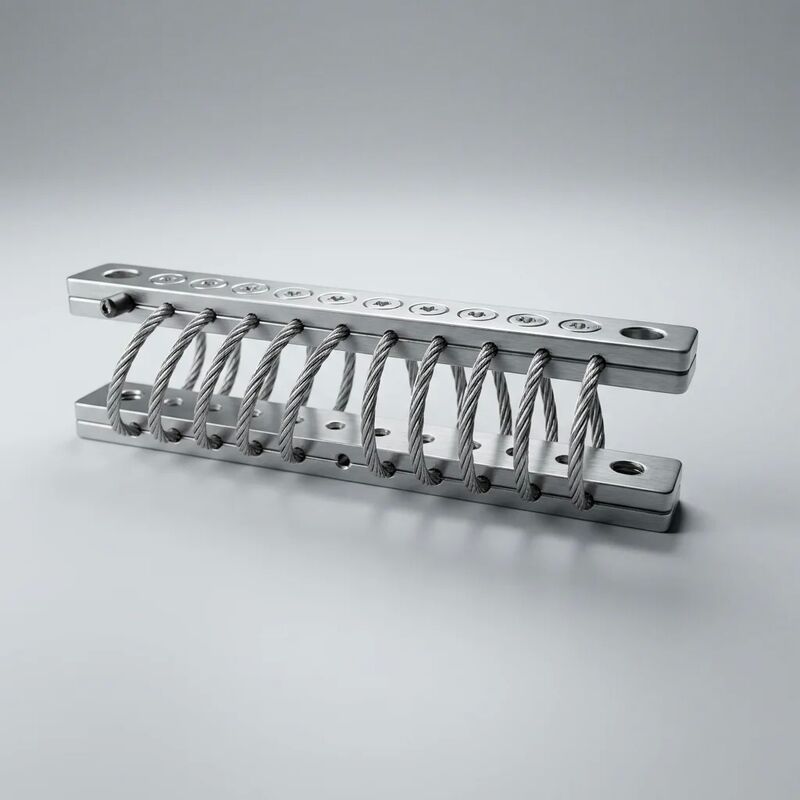

JGX-0240D-7.7A তারের দড়ি কম্পন বিচ্ছিন্নকরণ

পণ্যের সংক্ষিপ্ত বিবরণ

দ্যJGX-0240D-7.7Aএটি একটি ভারী দায়িত্বের তারের দড়ি কম্পন বিচ্ছিন্নকারী যা শিল্প সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে যার জন্য প্রয়োজনস্থিতিশীল দীর্ঘমেয়াদী শক্ততাএবংব্রডব্যান্ড কম্পন নিয়ন্ত্রণ. এর কোর একটি 8-কয়েল হেলিক্স 7.7mm ব্যাসার্ধ স্টেইনলেস স্টীল 304 তারের দড়ি থেকে গঠিত একটি 7 * 19 স্ট্র্যান্ড কনফিগারেশনে, জারা প্রতিরোধের জন্য electropolished হয়। বিচ্ছিন্নকারী জন্য রেট করা হয়240 কেজি স্ট্যাটিক লোড প্রতি মাউন্টযার সর্বাধিক শক ইনপুট ক্যাপাসিটি ৪০ গ্রাম। এর সংজ্ঞায়িত বৈশিষ্ট্য হল একটিশূন্য সরে যাওয়ার কাঠামোগত নকশা— achieved through post-forming thermal stress relief — that eliminates the progressive sag and stiffness drift that compromise elastomeric and spring-based isolators within the first few years of serviceএই রেফারেন্স ডকুমেন্টটি স্পেসিফিকেশন, ইন্টিগ্রেশন এবং পারফরম্যান্স যাচাইয়ের জন্য সম্পূর্ণ ইঞ্জিনিয়ারিং ডেটা উপস্থাপন করে।

মাত্রিক ও শারীরিক তথ্য

উপাদানীয় বৈশিষ্ট্য

শক্ততা এবং লোড-ডিফ্লেকশন বৈশিষ্ট্য

JGX-0240D-7.7A প্রদর্শনীঅ-রৈখিক শক্ততা✅ একটি উদ্দেশ্যমূলক নকশা বৈশিষ্ট্য যা ব্রডব্যান্ড বিচ্ছিন্নতা কর্মক্ষমতা উন্নত এবং ক্রমবর্ধমান লোড সমর্থন প্রদান করেঃ

গতিশীল পারফরম্যান্স

ডিম্পিং মেকানিজম

দুটি স্বাধীন শক্তি অপসারণ প্রক্রিয়া একই সাথে তারের দড়ি হেলিক্সের মধ্যে কাজ করেঃ

• কুলম্ব (শুষ্ক ঘর্ষণ) ডিম্পিংঃযখন 7 * 19 স্ট্র্যান্ড বান্ডিল flexes, 133 পৃথক তারের প্রতি কয়েল ক্রস-বিভাগ তাদের যোগাযোগ ইন্টারফেসে মাইক্রো-স্লিপ ভোগ করে।এই ব্যাপ্তি-নির্ভর প্রক্রিয়াটি সবচেয়ে কার্যকর যেখানে উত্তেজনার স্থানচ্যুতি স্লিপ থ্রেশহোল্ড অতিক্রম করে typically সাধারণত মাঝারি থেকে উচ্চ ফ্রিকোয়েন্সি, নিম্ন থেকে মাঝারি ব্যাপ্তি কম্পন। কার্যকর কুলন ডিম্পিং ফোর্স প্রয়োগ করা গতিশীল লোডের প্রায় 8 ¢ 15%।
• হিস্টেরিক (উপাদান) ডিম্পিংঃঅস্টেনাইটিক স্টেইনলেস স্টীল গ্রিডের চক্রীয় ইলাস্টিক বিকৃতি একটি স্ট্রেস-ড্রেস হাইস্টেরেসিস লুপ তৈরি করে যার ঘিরে থাকা এলাকা প্রতি চক্রের মধ্যে শক্তি ছড়িয়ে দেয়।এই প্রক্রিয়াটি ফ্রিকোয়েন্সি-নিরপেক্ষ, যা কম ফ্রিকোয়েন্সিতে ক্রমবর্ধমান অকার্যকর হয়ে ওঠা ভিস্কোস ডিম্পিং পদ্ধতির থেকে একটি গুরুত্বপূর্ণ পার্থক্য.

পরিমাপকৃত বিচ্ছিন্নতা কর্মক্ষমতা

শক এবং ক্লান্তি কর্মক্ষমতা

জিরো-ক্রিপ স্ট্রাকচারঃ ইঞ্জিনিয়ারিং বেস

প্রচলিত আইসোলেটরগুলিতে স্লিপ ধারাবাহিক লোডের অধীনে ক্রমবর্ধমান স্ল্যাগ এবং শক্ততার পরিবর্তন হিসাবে প্রকাশ করে। রাবার মাউন্টগুলি সাধারণত রুম তাপমাত্রায় 3 ′′5 বছরের মধ্যে 5 ′′15% সংকোচন প্রদর্শন করে,উচ্চ তাপমাত্রায় ত্বরণস্টীল কয়েল স্প্রিংগুলি যদি সঠিকভাবে প্রিসেট এবং শট-পিন না হয় তবে স্ট্রেস রিলেকশনের শিকার হতে পারে।

JGX-0240D-7.7A তিনটি নকশা উপাদানের মাধ্যমে তার শূন্য ক্রপ বৈশিষ্ট্য অর্জন করেঃ

1. অল-মেটাল লোডের পথঃস্টেইনলেস স্টীল প্রায় 300 °C এর নিচে সার্ভিস তাপমাত্রায় সরে যায় না, এটি একটি মৌলিক উপাদান বৈশিষ্ট্য যা পলিমারগুলিতে উপস্থিত সময়-নির্ভর বিকৃতি প্রক্রিয়াটি নির্মূল করে।
2. গঠনের পর তাপীয় স্ট্রেস ত্রাণঃতারের দড়িটি 8-কয়েল হেলিক্স জ্যামিতিতে ঘূর্ণিত হওয়ার পরে, সমাবেশটি অবশিষ্ট গঠনের চাপগুলি হ্রাস করার জন্য নিয়ন্ত্রিত তাপ চিকিত্সার মধ্য দিয়ে যায়।এমনকি ইস্পাত তারের দড়ি প্রাথমিক সেবা মাসের সময় পরিমাপযোগ্য মাত্রিক শিথিলতা প্রদর্শন করবে হিসাবে গঠন চাপ পুনরায় বিতরণ.
3. স্ট্রেন-রেঞ্জ সীমাবদ্ধতাঃকয়েল জ্যামিতি এমনভাবে ডিজাইন করা হয়েছে যাতে নামমাত্র স্ট্যাটিক লোডের অধীনে, পৃথক তারের স্ট্রেনগুলি ইলাস্টিক অঞ্চলের মধ্যে ভালভাবে থাকে (উত্পাদন স্ট্রেনের < 30%),লক্ষ লক্ষ লোড চক্রের উপর মাইক্রো-ইনকামিংয়ের বিরুদ্ধে একটি উল্লেখযোগ্য মার্জিন প্রদান করে.

পরিবেশগত ও নিয়ন্ত্রক সম্মতি

টেকনিক্যাল স্পেসিফিকেশনের সংক্ষিপ্ত বিবরণ

প্রস্তাবিত অ্যাপ্লিকেশন

• ডিজেল ও গ্যাস জেনারেটর সেট (50 ₹ 500 কেভিএ):ব্রডব্যান্ড বিচ্ছিন্নতা একই সাথে জ্বলন, ঘূর্ণন ভারসাম্যহীনতা এবং আল্টারনেটরের চৌম্বকীয় শক্তি থেকে বহু-হার্মোনিক উত্তেজনা মোকাবেলা করে।
• শিল্প কম্প্রেসার প্যাকেজঃরিসাইপ্রোসিং এবং স্ক্রু কম্প্রেসারগুলি বিস্তৃত বর্ণালী কম্পন তৈরি করে যা একক-টিউন করা বিচ্ছিন্নকারীগুলি আচ্ছাদন করতে পারে না। শূন্য-ক্রিপ ডিজাইন সংযুক্ত ড্রাইভ শ্যাফ্টগুলির সারিবদ্ধতা বজায় রাখে।
• সেন্ট্রিফুগাল পাম্প এবং পাম্প স্কিডঃচলমান গতিতে সিঙ্ক্রোনিক কম্পন এবং উচ্চ প্রবাহের ইনস্টলেশনে ব্রডব্যান্ড টার্বুলেন্স-প্ররোচিত উত্তেজনা উভয়ই পরিচালনা করে।
• এইচভিএসি চিলার এবং এয়ার হ্যান্ডলার প্যাকেজঃশূন্য-ক্রিপ বৈশিষ্ট্যটি ভারী ইউনিটগুলি স্ক্রু এবং স্ক্রোল সংক্ষেপকগুলিতে তেল ফেরতের জন্য স্তরটি গুরুত্বপূর্ণ হিসাবে নিশ্চিত করে।
• ইন্ডাস্ট্রিয়াল ফ্যান এন্ড ব্লাভার সিস্টেম:টিউনড আইসোলেটরগুলির বিপরীতে ভিএফডি চালিত পরিবর্তনশীল গতির অপারেশনে বিচ্ছিন্নতা কার্যকারিতা বজায় রাখে।
• বৈদ্যুতিক ট্রান্সফরমার মাউন্টঃস্থিতিশীল শক্ততা ধীরে ধীরে ভুল সমন্বয়কে প্রতিরোধ করে যা বুশিং সংযোগগুলিকে চাপ দিতে পারে এবং তেল ভরা ট্রান্সফরমার নিরোধককে হুমকি দিতে পারে।

ইনস্টলেশন সেরা অনুশীলন

• পৃষ্ঠের প্রস্তুতিঃইনস্টলেশনের পৃষ্ঠটি আইসোলেটরের পদচিহ্নের মধ্যে 0.5 মিমি মধ্যে সমতল হতে হবে। বোল্টের যোগাযোগের অঞ্চলগুলি থেকে পেইন্ট, স্কেল বা ওয়েড স্পটগুলি সরান।
• ব্রেকিং টুল নির্বাচনঃM12 স্টেইনলেস স্টীল বোল্ট ব্যবহার করুন (A2-70 ন্যূনতম) উভয় বোল্ট মাথা এবং বাদাম অধীনে সমতল washers সঙ্গে।কার্বন ইস্পাত fasteners প্রতিস্থাপন করবেন না যেমন স্টেইনলেস স্টীল ইন্টারফেস এ galvanic জারা ঘটবে.
• টর্ক পদ্ধতিঃধীরে ধীরে 45-55 N · m শুকনো (35-55 N · m তৈলাক্ত) পর্যন্ত টানুন। ক্রস-টানুন ডায়াগনাল প্যাটার্ন। অতিরিক্ত টর্চ করবেন না। বিচ্ছিন্নকারীকে বিশ্রামের সময় সংকুচিত করা উচিত নয়।
• লোড বিতরণঃমাল্টি-মাউন্ট ইনস্টলেশনের জন্য, নিশ্চিত করুন যে মোট সমর্থিত ওজনটি সমস্ত বিচ্ছিন্নকারীদের মধ্যে ± 10% এর মধ্যে বিতরণ করা হয়েছে। প্রয়োজন হলে স্কিম ব্যবহার করুন।
• অনুমতিঃশক লোডের অধীনে সীমাবদ্ধতা ছাড়াই বাঁকানোর অনুমতি দেওয়ার জন্য সমস্ত তারের দড়ি কয়েলগুলির চারপাশে সর্বনিম্ন 25 মিমি ফাঁক বজায় রাখুন। সংযুক্ত পাইপিং এবং কন্ডাক্টের মধ্যে নমনীয় বিভাগ রয়েছে তা নিশ্চিত করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্নঃ JGX-0240D-7.7A এবং ছোট JGX-0160D-4.8A এর মধ্যে পার্থক্য কী?
জেজিএক্স-০২৪০ডি-৭.৭এ হ'ল উচ্চতর ক্ষমতার বৈকল্পিকঃ 240 কেজি বনাম 160 কেজি নামমাত্র স্ট্যাটিক লোড, 7.7 মিমি বনাম 4.8 মিমি তারের দড়ি, 8 কয়েল বনাম 6 কয়েল এবং 40 জি বনাম 30 জি শক রেটিং।উভয় একই শূন্য-creep সব ধাতু স্থাপত্য ভাগ. 100 ~ 240 কেজি প্রতি মাউন্ট পরিসরের সরঞ্জামগুলির জন্য, JGX-0240D-7.7A তার ডিজাইন করা লোড উইন্ডোর মধ্যে সর্বোত্তম বিচ্ছিন্নতা সরবরাহ করে।

প্রশ্ন: আমি কি প্রতি জোড়া বেশি লোডে কম জোড়া ব্যবহার করতে পারি?
সর্বোত্তম বিচ্ছিন্নতা কর্মক্ষমতা জন্য, প্রতিটি বিচ্ছিন্নতা তার নামমাত্র ক্ষমতা 40~80% (96~192 কেজি JGX-0240D-7.7A জন্য) মধ্যে কাজ।80% এর বেশি লোডিং শক শোষণের জন্য উপলব্ধ গতিশীল ডিফ্লেক্স মার্জিন হ্রাস করে৪০% এর নিচে লোডিং ডাম্পিং কার্যকারিতা হ্রাস করে কারণ কুলন ঘর্ষণ তারের স্ট্র্যান্ডগুলির মধ্যে যোগাযোগের চাপের উপর নির্ভর করে।

প্রশ্নঃ আমার কি তারের দড়ি বিচ্ছিন্নকারীগুলির সাথে পার্শ্বীয় সীমাবদ্ধতার প্রয়োজন?
না, এটি একটি মূল সুবিধা। হেলিকাল তারের দড়ি জ্যামিতির সমস্ত অক্ষের ডিম্পিং বৈশিষ্ট্যটি একযোগে সংকোচন, কাটিয়া এবং রোলিংয়ে বিচ্ছিন্নতা সরবরাহ করে।স্বাভাবিক অপারেশনের জন্য পৃথক পার্শ্বীয় snubbers বা রিট্রেন্স প্রয়োজন হয় না. চরম শক ইভেন্টের জন্য (৪০ গ্রামের বেশি), আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং টিমের সাথে পরামর্শ করুন অতিরিক্ত সংযম সুপারিশের জন্য।

প্রশ্নঃ RoHS এবং REACH সার্টিফিকেট পাওয়া যায়?
হ্যাঁ. পণ্যটি সম্পূর্ণরূপে RoHS এবং REACH- এর সাথে সামঞ্জস্যপূর্ণ। আপনার নিয়ন্ত্রক ডকুমেন্টেশন প্যাকেজের জন্য সম্মতি বিবৃতি এবং উপাদান রচনা প্রতিবেদনগুলি অনুরোধের ভিত্তিতে উপলব্ধ।

প্রশ্ন: কোন রক্ষণাবেক্ষণের প্রয়োজন?
অল-মেটাল ডিজাইনের জন্য শূন্য তৈলাক্তকরণ, শূন্য পুনরায় টর্ক, শূন্য সমন্বয় এবং শূন্য উপাদান প্রতিস্থাপন প্রয়োজন।সরঞ্জামের নিয়মিত রক্ষণাবেক্ষণের সময়কালে চাক্ষুষ পরিদর্শন সততা নিশ্চিত করার জন্য যথেষ্ট.
