JGX-0400D-31.5A তারের দড়ি কম্পন বিচ্ছিন্নকারী অ-রৈখিক স্থিতিস্থাপকতা ড্রপ-ইন প্রতিস্থাপন দ্রুত প্রোটোটাইপিং ড্যাম্পার

JGX-0400D-31.5A — ড্রপ-ইন প্রতিস্থাপন এবং 7-দিনের দ্রুত প্রোটোটাইপিং সহ নন-লিনিয়ার ইলাস্টিসিটি ওয়্যার রোপ আইসোলেটর

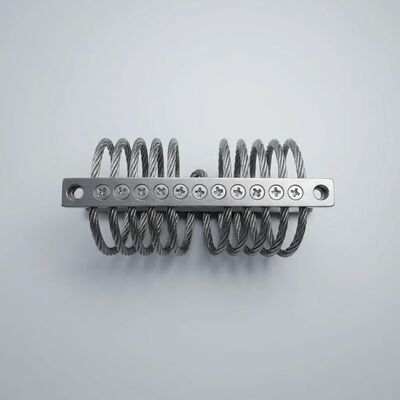

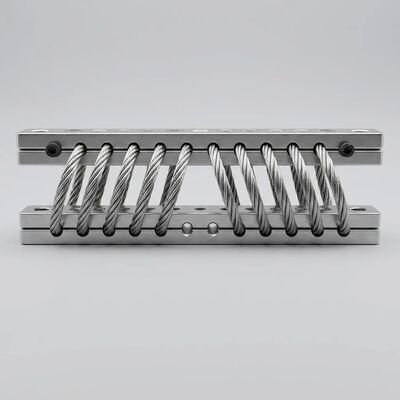

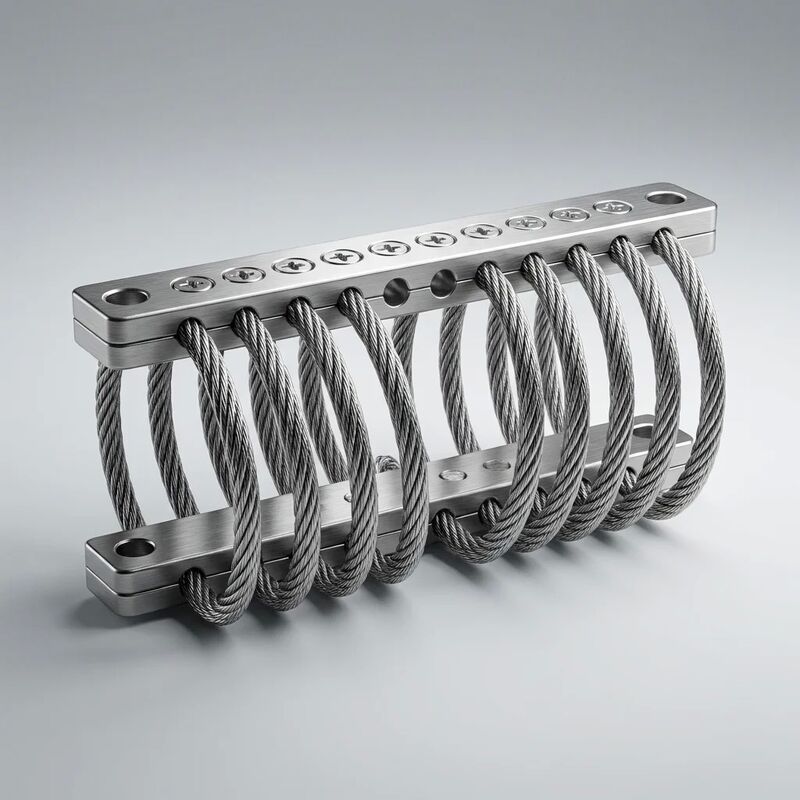

দJGX-0400D-31.5AXi'an Hoan মাইক্রোওয়েভ শোষণ দ্বারাঅ-রৈখিক স্থিতিস্থাপকতালিনিয়ার স্প্রিং বা রাবার মাউন্টের সাথে অপ্রাপ্য বিচ্ছিন্নতা কর্মক্ষমতা প্রদান করতে। এর 4.0 মিমি স্টেইনলেস স্টীল 304 তারের দড়ি (7*19 নির্মাণ, 8-কুণ্ডলী প্রতিসাম্য ওয়াইন্ডিং) অ্যালুমিনিয়াম অ্যালয় 6061-T6 বারে ক্যাপচার করা হয়েছেডি-টাইপ M10 থ্রেডেড স্টুড ইন্টারফেস, বার্ধক্যজনিত নলাকার রাবার আইসোলেটরগুলির জন্য একটি সরাসরি ফর্ম-ফিট প্রতিস্থাপনের পথ প্রদান করে। জন্য রেট31.5 কেজি স্ট্যাটিক কম্প্রেশন লোড, JGX-0400D-31.5A একটি দ্বারা সমর্থিত7-ওয়ার্কিং-ডে দ্রুত প্রোটোটাইপিং প্রোগ্রামকাস্টম বার জ্যামিতি, বিকল্প লোড রেটিং, এবং অ-মানক মাউন্টিং কনফিগারেশনের জন্য।

ইঞ্জিনিয়ারিং ডেটা এবং মাত্রা

অ-রৈখিক স্থিতিস্থাপকতা বোঝা — ইঞ্জিনিয়ারিং সুবিধা

লিনিয়ার আইসোলেটর — কয়েল স্প্রিংস, রাবার সিলিন্ডার, ইলাস্টোমেরিক প্যাড — হুকের আইন অনুসরণ করুন: বল স্থানচ্যুতির সমানুপাতিক (F = kx)। এটি একটি বেদনাদায়ক প্রকৌশল সমঝোতা বাধ্য করে: একটি নরম স্প্রিং কম্পনকে ভালভাবে বিচ্ছিন্ন করে কিন্তু শকের অধীনে অত্যধিকভাবে বিচ্যুত করে; একটি শক্ত স্প্রিং শক ডিফ্লেকশনকে সীমিত করে কিন্তু কম্পনকে সরাসরি কাঠামোতে প্রেরণ করে।

JGX-0400D-31.5A এর8-কুণ্ডলী হেলিকাল তারের দড়ি জ্যামিতিএকটি মৌলিকভাবে ভিন্ন প্রতিক্রিয়া তৈরি করে — একটি প্রগতিশীল, প্রশস্ততা-নির্ভর কঠোরতা যা একটি একক স্প্রিং ধ্রুবক দ্বারা বর্ণনা করা যায় না:

অঞ্চল I: ইলাস্টিক ফ্লেক্সার (0-2 মিমি, ~10 N/mm)

ক্রমাগত ঘূর্ণায়মান সরঞ্জামের কম্পনের সাধারণ কম প্রশস্ততায় (0.1-2.0 মিমি পিক-টু-পিক), পৃথক তারের স্ট্র্যান্ডগুলি তাদের রৈখিক পরিসরের মধ্যে স্থিতিস্থাপকভাবে বাঁকানো হয়। দৃঢ়তা কম — কম্প্রেশনে প্রায় 10 N/mm — 20 Hz উত্তেজনার উপরে > 90% অ্যাটেন্যুয়েশন সহ কার্যকর বিচ্ছিন্নতা প্রদান করে। এটি সেই ব্যবস্থা যেখানে বিচ্ছিন্নকারী তার অপারেটিং জীবনের 99%> ব্যয় করে, সূক্ষ্ম কিন্তু ক্ষতিকারক উচ্চ-ফ্রিকোয়েন্সি কম্পন থেকে নির্ভুল সরঞ্জামকে রক্ষা করে।

অঞ্চল II: কুলম্ব এনগেজমেন্ট (2–6 মিমি, ~22 N/mm)

প্রশস্ততা মাঝারি শক পরিসরে বাড়লে, স্ট্র্যান্ড থেকে স্ট্র্যান্ড আপেক্ষিক স্থানচ্যুতি বৃদ্ধি পায়। 7*19 তারের ক্রস-সেকশন জুড়ে 133টি পৃথক তারের ফিলামেন্টগুলি একে অপরের বিরুদ্ধে স্লাইডিং শুরু করে, কুলম্ব ঘর্ষণ ড্যাম্পিং মেকানিজমকে জড়িত করে। কার্যকরী স্যাঁতসেঁতে অনুপাত 0.10 থেকে 0.25 পর্যন্ত বৃদ্ধি পায়, বিতরণকৃত মাইক্রো-স্কেল ঘর্ষণ দ্বারা প্রভাব শক্তিকে নষ্ট করে। দৃঢ়তা আনুমানিক 22 N/mm-এ বেড়ে যায় - বিচ্ছিন্ন সরঞ্জামগুলিতে অতিরিক্ত শক্তি প্রেরণ না করে আরও স্থানচ্যুতি প্রতিরোধ করার জন্য যথেষ্ট।

অঞ্চল III: জ্যামিতিক শক্তকরণ (6–10+ মিমি, ~50 N/mm অ্যাসিম্পটোটিক)

হেলিকাল উইন্ডিংয়ের জ্যামিতিক সীমার কাছাকাছি উচ্চ প্রশস্ততায়, তারের দড়ির কার্যকর ব্যাসার্ধ হ্রাস পায় এবং বাঁকানো মুহূর্ত বাহু ছোট হয়ে যায়। দৃঢ়তা আনুমানিক 50 N/mm-এ তীব্রভাবে বৃদ্ধি পায় — নিম্ন-প্রশস্ততা হারের উপরে একটি 5* গুণক — একটি প্রগতিশীল, অ-প্রভাবিত নরম স্টপ হিসাবে কাজ করে। একটি অনমনীয় হার্ড স্টপে স্ল্যাম করার পরিবর্তে ভ্রমণের চূড়ান্ত 4 মিমি যাত্রায় সরঞ্জামগুলি মসৃণভাবে হ্রাস পায়। সর্বাধিক ক্ষয় সাধারণত ≤ 15 G এমনকি 30 G ইনপুট ডালের নিচে।

ড্রপ-ইন প্রতিস্থাপন — যান্ত্রিক বিনিময় ডেটা

JGX-0400D-31.5A এর জন্য ইঞ্জিনিয়ার করা হয়েছেসরাসরি মাত্রিক বিনিময়ব্যাপকভাবে মোতায়েন নলাকার রাবার আইসোলেটর ফর্ম ফ্যাক্টর সঙ্গে. মূল যান্ত্রিক সামঞ্জস্য তথ্য:

কোন চ্যাসি পরিবর্তন, কোন তুরপুন, কোন ঢালাই প্রয়োজন.বেশিরভাগ ক্ষেত্রে, JGX-0400D-31.5A ব্যর্থ রাবার আইসোলেটর দ্বারা খালি করা বিদ্যমান মাউন্টিং পয়েন্টগুলিতে সরাসরি বোল্ট করে। যদি থ্রেড পিচ ভিন্ন হয় (যেমন, M10 আইসোলেটরে M12 রাবার মাউন্ট), সাধারণ থ্রেড অ্যাডাপ্টার বুশিংস - মূল্যায়ন আদেশের জন্য কোনও অতিরিক্ত খরচ ছাড়াই Hoan দ্বারা সরবরাহ করা হয় - সরঞ্জাম পরিবর্তন ছাড়াই 100% যান্ত্রিক সমাধান প্রদান করে।

7-দিনের দ্রুত প্রোটোটাইপিং প্রোগ্রাম

একটি অ-মানক কনফিগারেশন প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য — বিভিন্ন বার জ্যামিতি, বিকল্প লোড রেটিং, নির্দিষ্ট খামের সীমাবদ্ধতা, বা মালিকানাধীন মাউন্টিং ইন্টারফেসের সাথে একীকরণ — জিয়ান হোন একটি প্রস্তাব দেয়5-7 কার্যদিবসের পরিবর্তন সহ দ্রুত প্রোটোটাইপিং পরিষেবা:

1. দিন 1:গ্রাহক মাত্রিক প্রয়োজনীয়তা, লোড ডেটা এবং মাউন্টিং ইন্টারফেস স্পেসিফিকেশন জমা দেয়। Hoan অ্যাপ্লিকেশন ইঞ্জিনিয়াররা 24 ঘন্টার মধ্যে পর্যালোচনা করে সম্ভাব্যতা নিশ্চিত করে।
2. দিন 2-3:3D CAD মডেল তৈরি করা হয়েছে (STEP এবং IGES ফর্ম্যাট দেওয়া হয়েছে)। গ্রাহক ভার্চুয়াল প্রোটোটাইপ পর্যালোচনা করে এবং অনুমোদন করে — এই পর্যায়ে পরিবর্তনগুলি বিনামূল্যে।
3. দিন 4-6:কাস্টম অ্যালুমিনিয়াম খাদ 6061-T6 ধরে রাখার বারগুলির CNC মেশিনিং। নির্দিষ্ট কয়েল গণনা এবং পিচ তারের দড়ি ঘুর. সমাবেশ এবং প্রাথমিক মাত্রিক যাচাইকরণ।
4. দিন 7:সার্ভো-হাইড্রোলিক টেস্ট স্ট্যান্ডে 100% লোড-ডিফ্লেকশন কার্ভ যাচাইকরণ। ভিজ্যুয়াল পরিদর্শন, প্যাকেজিং এবং এক্সপ্রেস চালান। সম্পূর্ণ পরীক্ষার রিপোর্ট এবং উপাদান সার্টিফিকেট অন্তর্ভুক্ত.

প্রোটোটাইপ পরিমাণ (1-20 ইউনিট) শূন্য টুলিং চার্জ বহন করে— সমস্ত বার মেশিনিং একই প্রক্রিয়াগুলি ব্যবহার করে স্ট্যান্ডার্ড CNC সরঞ্জামগুলিতে সঞ্চালিত হয় যা ভলিউম উত্পাদনে প্রয়োগ করা হবে। এটি টুলিং অ্যামোর্টাইজেশন বাধা দূর করে যা সাধারণত ছোট-পরিমাণ কাস্টম আইসোলেশন সমাধানগুলিকে নিষিদ্ধ করে ব্যয়বহুল করে তোলে।

প্যাকেজিং স্পেসিফিকেশন

• স্বতন্ত্র ইউনিট প্যাক:VCI অ্যান্টি-জারোশন ব্যাগ + ডাই-কাট PE ফোম ইনসার্ট + Hoan ব্র্যান্ডেড একক-ইউনিট শক্ত কাগজ (210 * 95 * 65 মিমি, প্রায় 0.85 কেজি গ্রস)
• মাস্টার কার্টন (20 ইউনিট):ডাবল-ওয়াল বি-বাঁশি ঢেউতোলা, 440 * 220 * 350 মিমি, প্রায়। 16.5 কেজি মোট
• প্যালেট লোড (EUR 1200*800):24টি মাস্টার কার্টন = 480 ইউনিট, প্রায়। 420 কেজি গ্রস, কোণার প্রটেক্টর দিয়ে প্রসারিত-মোড়ানো
• ডকুমেন্টেশন প্যাকেজ:EN 10204 3.1 উপাদান শংসাপত্র (SS304 ওয়্যার + Al 6061-T6 বার), মাত্রিক পরিদর্শন প্রতিবেদন, সিরিয়াল নম্বর প্রতি লোড-বিক্ষেপ বক্ররেখা, সামঞ্জস্যের শংসাপত্র

অ্যাপ্লিকেশন ইন্টিগ্রেশন উদাহরণ

• পাম্প স্কিড রেট্রোফিট:একটি 6-পাম্প রাসায়নিক স্থানান্তর স্টেশন JGX-0400D-31.5A আইসোলেটর দিয়ে 24টি অবনমিত নিওপ্রিন নলাকার মাউন্ট (জীবনকাল: 18 মাস) প্রতিস্থাপন করেছে। M10 স্টাড বিদ্যমান মাউন্ট প্লেট সরাসরি মিলেছে. কোন পুনর্ব্যবহার প্রয়োজন. 5+ বছর পরে, আইসোলেটরগুলি শূন্যের অবনতি দেখায় — মাউন্ট পরিদর্শন এবং প্রতিস্থাপনের জন্য 2-দিনের বার্ষিক প্ল্যান্ট বন্ধ করে দেয়।
• মোবাইল জেনারেটর OEM ইন্টিগ্রেশন:একটি ট্রেলার-মাউন্ট করা ডিজেল জেনারেটর প্রস্তুতকারক M12 রাবার স্যান্ডউইচ মাউন্ট থেকে JGX-0400D-31.5A আইসোলেটরে মধ্য-উৎপাদন করে। সাধারণ M12-থেকে-M10 অ্যাডাপ্টার বুশিংগুলি কোনও ঘের পুনঃডিজাইন ছাড়াই একটি বোল্ট-অন ট্রানজিশন প্রদান করে। সড়ক পরিবহনের সময় শক থেকে বেঁচে থাকার ক্ষমতা 10 G থেকে 30+ G রেটিংয়ে উন্নীত হয়েছে, ওয়ারেন্টি দাবি 60% এর বেশি হ্রাস করেছে।
• কাস্টম HVAC চিলার আইসোলেশন:অ-মানক ফ্রেম রেল ব্যবধান সহ 6টি ছাদের চিলার ইউনিটের জন্য একটি ডেটা সেন্টারের জন্য কম্পন বিচ্ছিন্নতা প্রয়োজন। Hoan এর দ্রুত প্রোটোটাইপিং দল 6 কার্যদিবসের মধ্যে কাস্টম-দৈর্ঘ্যের অ্যালুমিনিয়াম বার (একই 6061-T6 উপাদান, একই M10 স্টাড) ডিজাইন করেছে। প্রাথমিক অনুসন্ধানের 2 সপ্তাহের মধ্যে প্রোটোটাইপগুলি সাইটে যাচাই করা হয়েছিল — ধারণা থেকে এক মাসের কম সময়ের মধ্যে অপারেশনাল ইনস্টলেশন পর্যন্ত।

Xi'an Hoan Microwave Co. Ltd সম্পর্কে

জিয়ান, শানসি প্রদেশে সদর দফতর - একটি প্রধান মহাকাশ এবং নির্ভুলতা উত্পাদন কেন্দ্র - জিয়ান হোন 2005 সাল থেকে একজন নিবেদিত কম্পন বিচ্ছিন্নতা বিশেষজ্ঞ। আমাদের ISO 9001:2015 প্রত্যয়িত সুবিধা 100 R&D+ ইঞ্জিনিয়ার সহ 500 জনেরও বেশি কর্মী নিয়োগ করে। আমরা অবিলম্বে চালানের জন্য স্ট্যান্ডার্ড JGX সিরিজ আইসোলেটরগুলির একটি বিস্তৃত ইনভেন্টরি এবং কাস্টম কনফিগারেশনের জন্য একটি ডেডিকেটেড দ্রুত প্রোটোটাইপিং সেল বজায় রাখি। 35+ দেশে রপ্তানি এবং 24-ঘন্টা প্রযুক্তিগত অনুসন্ধানের প্রতিক্রিয়া প্রতিশ্রুতি সহ, আমরা ভলিউম উৎপাদনের মাধ্যমে প্রোটোটাইপ মূল্যায়ন থেকে আপনার কম্পন বিচ্ছিন্নতা প্রয়োজনীয়তা সমর্থন করতে সজ্জিত।

একটি কাস্টম আইসোলেটর কনফিগারেশন প্রয়োজন বা আপনার আবেদনের জন্য JGX-0400D-31.5A যোগ্যতা অর্জনের জন্য প্রস্তুত?Xi'an Hoan এর অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং দলের সাথে যোগাযোগ করুন। আপনার লোড ডেটা এবং মাউন্টিং স্পেসিফিকেশন জমা দিন — আমরা 48 ঘন্টার মধ্যে একটি প্রোটোটাইপ প্রস্তাব ফেরত দিই এবং 7 কার্যদিবসের মধ্যে মূল্যায়ন ইউনিট পাঠাই।
