JGX-0956D-104A পরিবহন গ্রেড তারের দড়ি কম্পন বিচ্ছিন্নকারী সহজ ইন্টিগ্রেশন মোবাইল সুরক্ষা শক মাউন্ট

JGX-0956D-104A তারের দড়ি কম্পন বিচ্ছিন্নকারী

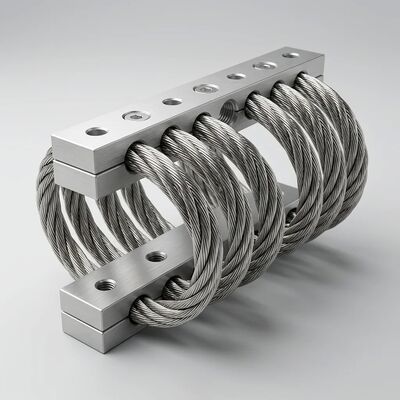

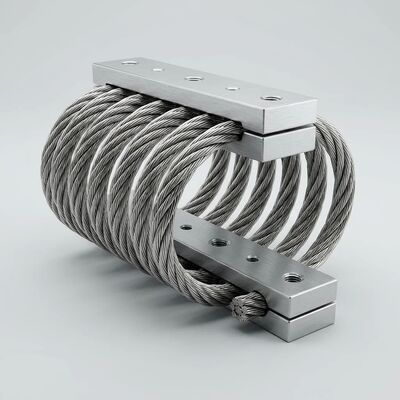

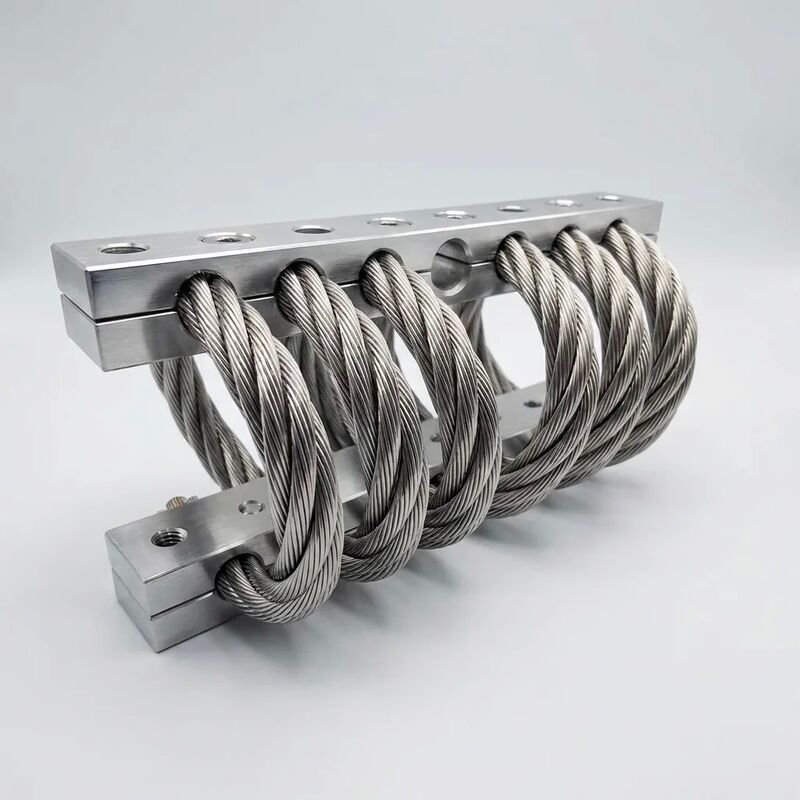

JGX-0956D-104A পরিবহন এবং মোবাইল অপারেশনের সময় সরঞ্জাম রক্ষা করার অনন্য চ্যালেঞ্জ মোকাবেলা করে যেখানে কম্পন পরিবেশ রাস্তা-প্ররোচিত শক, পাওয়ার ট্রেন হারমোনিকস,এবং একটি চাহিদাপূর্ণ মাল্টি-অক্ষ লোডিং প্রোফাইল মধ্যে অনির্দেশ্য ভূখণ্ড ইনপুট. 10.4 মিমি 304 স্টেইনলেস স্টীল তারের দড়ি (7 * 19 স্ট্র্যান্ড কনস্ট্রাকশন) এর চারপাশে ডিজাইন করা হয়েছে 10 হেলিক্যাল লুপ এবং 6061-T6 অ্যালুমিনিয়াম ক্ল্যাম্পিং ব্লক সহ,এই বিচ্ছিন্নকারী সহজ বোল্ট-অন ইনস্টলেশনের সাথে ক্ষেত্র-প্রমাণিত সুরক্ষা প্রদান করে.

পরিবহন কম্পন পরিবেশ বোঝা

ট্রানজিট সরঞ্জামগুলি স্থির ইনস্টলেশনের তুলনায় মূলত ভিন্ন কম্পন অনুভব করে।সড়ক পরিবহন 1-200 হার্জ পর্যন্ত বিস্তৃত একটি যৌগিক উত্তেজনার বর্ণালী তৈরি করে 3-20 হার্জ ব্যান্ডে (সসপেনশন রেজোনেন্স) এবং 15-100 হার্জ ব্যান্ডে (ইঞ্জিন এবং ড্রাইভলাইন হারমোনিকস) প্রভাবশালী শক্তি সহএই ধ্রুবক কম্পনের উপর পৃথক শক ইভেন্টগুলি চাপ দেওয়া হয়, গর্তের প্রভাব, রেল ক্রসিং ট্রানজিশন,এবং কনটেইনার হ্যান্ডলিং ড্রপস ০৫-১৫ মিমি সময়কালের ইমপ্লান্সের সাথে ১৫-৩০ গ্রামের ত্বরণের শিখর তৈরি করে.

JGX-0956D-104A তিনটি পরিপূরক প্রক্রিয়া দ্বারা এই পরিবেশ পরিচালনা করেঃ

• ক্রমাগত কম্পন হ্রাসঃ৬-১৪ হার্জ (লোড-নির্ভর) এর প্রাকৃতিক ফ্রিকোয়েন্সি রেঞ্জের সাথে, আইসোলেটর প্রায় ২০ হার্জ থেকে শুরু করে কার্যকর কম্পন বিচ্ছিন্নতা অর্জন করে।সাধারণ ডিজেল ইঞ্জিনের ক্রুজিং গতিতে (1500-1800 RPM), 25-30 হার্জ প্রাথমিক উত্তেজনা উত্পাদন করে), 90% এরও বেশি হ্রাস, সংবেদনশীল ইলেকট্রনিক্স এবং যন্ত্রপাতি ক্লান্তিকর উচ্চ-চক্রের কম্পন থেকে রক্ষা করে।
• ক্ষণস্থায়ী শক শোষণঃপ্রতিটি লুপের মধ্যে পৃথক তারের স্ট্র্যান্ডগুলির মধ্যে কোলম্ব ঘর্ষণ কম্প্রেশন-এক্সটেনশন চক্রের সময় শক শক্তিকে নিম্ন-গ্রেড তাপে রূপান্তর করে।30g পর্যন্ত শক ইমপ্লান্টের জন্য নির্ধারিত (11ms অর্ধ-সাইন), বিচ্ছিন্নকারী শক্তি শোষণ করে যা অন্যথায় সরঞ্জামের অভ্যন্তরীণ সার্কিট বোর্ড, অপটিক্যাল উপাদান এবং যথার্থ বিয়ারিংগুলিতে সরাসরি প্রেরণ করবে।
• স্ব-কেন্দ্রিক পুনরুদ্ধার:শক ইভেন্টের পর, the elastic recovery of the stainless steel wire rope returns the isolated equipment to its nominal position without residual offset—a critical advantage over elastomeric mounts that can take a permanent compression set after severe shock loading.

ফিল্ড ইন্টিগ্রেশন ইঞ্জিনিয়ারিং

ইনস্টলেশন পদ্ধতিঃJGX-0956D-104A স্ট্যান্ডার্ড এম 10 হেক্স বোল্ট ব্যবহার করে 68 * 48 মিমি কেন্দ্র থেকে কেন্দ্রের দূরত্বের দুটি Ø10.5 মিমি গর্তের মাধ্যমে মাউন্ট করা হয়। 25-30 এন · এম টার্নিং টর্ক প্রয়োগ করুন (8.৮ শ্রেণীর ফ্রেজিং যন্ত্রপাতি (ফ্ল্যাট ওয়াশার এবং স্প্রিং লক ওয়াশার সহ). কোন shimming বা উচ্চতা সমন্বয় প্রয়োজন হয় না √ তারের দড়ি প্রথম কম্প্রেশন চক্রের মধ্যে স্ট্যাটিক লোড স্ব-সমতুল্য loops।সর্বোত্তম বিচ্ছিন্নতা কর্মক্ষমতা জন্য স্ট্যাটিক লোড অধীনে প্রতিটি ইউনিট তার নামমাত্র সংকোচন ক্ষমতা 30-60% বহন করে এমন বিচ্ছিন্নকারী পরিমাণ বজায় রাখা.

পরবর্তীতে সামঞ্জস্যতাঃ68 * 48 মিমি বোল্ট প্যাটার্নটি 80-150 মিমি সামগ্রিক দৈর্ঘ্যের শ্রেণীর অনেক সাধারণ রাবার মাউন্ট ফর্ম ফ্যাক্টরগুলির সাথে মেলে,পুনরায় ড্রিলিং সরঞ্জাম স্কিড বা মাউন্টিং ফ্রেম ছাড়া সরাসরি যান্ত্রিক প্রতিস্থাপন সক্ষম. সম্পূর্ণ ধাতব নির্মাণ রাবার মাউন্টগুলির রাসায়নিক সামঞ্জস্যের উদ্বেগগুলি দূর করে দেয়। ডিজেল জ্বালানী বা হাইড্রোলিক তরল এক্সপোজার থেকে কোনও ফোলা, তেল কুয়াশা থেকে নরম হওয়া,এবং উজ্জ্বল উজ্জ্বলতার কারণে উন্মুক্ত কাঠামোর ইনস্টলেশনে কোনও ভঙ্গুরতা নেই.

ডিজাইন ইন্টিগ্রেশন রিসোর্সঃইঞ্জিনিয়ারিং সাপোর্টে 3D CAD মডেল (STEP এবং IGES ফর্ম্যাট), ISO 2768-m অনুযায়ী জ্যামিতিক সহনশীলতার সাথে 2D মাত্রাযুক্ত অঙ্কন এবং অ্যাপ্লিকেশন-নির্দিষ্ট লোড-ডিফ্লেকশন কার্ভ অন্তর্ভুক্ত রয়েছে।আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়াররা স্ট্যাটিক এবং ডাইনামিক বিশ্লেষণ সহ বিনামূল্যে প্রদান করে:

• অ-সমতুল্য সরঞ্জাম ভর বন্টনের জন্য মাল্টি-ডিগ্রি ফ্রিডম মাউন্টিং লেআউট ডিজাইন
• উত্তেজনার ফ্রিকোয়েন্সি থেকে বিচ্ছেদ যাচাই করার জন্য প্রাকৃতিক ফ্রিকোয়েন্সি এবং মোড ফর্ম গণনা
• পরিবহন এবং হ্যান্ডলিং শক যোগ্যতা জন্য শক প্রতিক্রিয়া বর্ণালী (SRS) বিশ্লেষণ
• পরিমাপ বা নির্দিষ্ট পরিবহন কম্পন প্রোফাইলের উপর ভিত্তি করে আইসোলেটরের জীবনকালের অনুমান (MIL-STD-810 সমতুল্য সড়ক পরিবহন বর্ণালী উপলব্ধ)

টেকনিক্যাল স্পেসিফিকেশন

মোবাইল এবং ফিল্ড সরঞ্জাম অ্যাপ্লিকেশন

• মোবাইল পাওয়ার জেনারেশনঃসার্ভিস ট্রাক, ট্রেলার এবং স্কিড-মাউন্ট করা জরুরী পাওয়ার ইউনিটগুলিতে ডিজেল জেনারেটর সেট (15-100 কেভিএ শ্রেণি) যেখানে পরিবহন এবং স্থির অপারেশন চলাকালীন রাস্তা শক এবং ইঞ্জিনের কম্পন একত্রিত হয়
• টেলিকম শেল্টার সরঞ্জাম:বেস স্টেশনের ইলেকট্রনিক্স, রেক্টিফায়ার ক্যাবিনেট এবং ব্যাটারি র্যাকগুলি পূর্ব-ইনস্টল করা আইএসও কন্টেইনারগুলিতে অপ্রচলিত অ্যাক্সেস রাস্তা দিয়ে দূরবর্তী সাইটগুলিতে পরিবহন করা হয়
• মোবাইল মেডিকেল ও ল্যাবরেটরি ইউনিট:ডায়াগনস্টিক ইমেজিং সরঞ্জাম, রেফ্রিজারেটেড সেন্ট্রিফুগ আইসোলেশন এবং কনটেইনারাইজড ফিল্ড হাসপাতাল এবং গবেষণা যানবাহনে মোবাইল পরীক্ষাগার যন্ত্রপাতি
• রেল-মাউন্টড সরঞ্জামঃট্র্যাক সাইড সিগন্যালিং ক্যাবিনেট, এক্সেল কাউন্টার ইলেকট্রনিক্স এবং সুইচ মেশিনের নিয়ামক যা পাস ট্রেনের ভূমি-বহনীয় কম্পনের সংস্পর্শে আসে
• অফশোর কনটেইনারাইজড সিস্টেম:ডিএনভি-প্রমাণিত অফশোর কনটেইনারগুলিতে কুলহেড কন্ট্রোল প্যানেল, রাসায়নিক ইনজেকশন স্কিড এবং জরুরী বন্ধ সিস্টেম যা লবণ-লোড বায়ুমণ্ডলে জারা-প্রতিরোধী বিচ্ছিন্নতা প্রয়োজন
• নির্মাণ যন্ত্রপাতি:বোর্ড কম্প্রেসার প্যাকেজ, হাইড্রোলিক পাওয়ার প্যাক এবং ক্রলার এক্সক্যাভার, ড্রিলিং প্ল্যাটফর্ম এবং ক্রাশিং প্ল্যান্টের ইলেকট্রনিক কন্ট্রোল মডিউল

ইলাস্টোমারিক মাউন্টের তুলনায় তুলনামূলক সুবিধা

মোবাইল অ্যাপ্লিকেশনগুলিতে, রাবার কম্পন বিচ্ছিন্নকারীগুলি সাধারণত গতিশীল শক্তীকরণ (ওজোন / ইউভি ক্রস-লিঙ্কিং), সংকোচন সেট (স্ট্যাটিক লোড ক্রপ),এবং রাসায়নিক আক্রমণ (জ্বালানী / তেল ফোলা). JGX-0956D-104A সম্পূর্ণ ধাতু নির্মাণের মাধ্যমে তিনটি ব্যর্থতা মোড দূর করে। ফ্লিট অপারেটর এবং সরঞ্জাম প্যাকেজিং জন্য, এই হ্রাস পাটা দাবি অনুবাদ,পরিকল্পিত আইসোলেটর প্রতিস্থাপনের অবসান, এবং পুরো সরঞ্জাম পরিষেবা জীবন জুড়ে ধারাবাহিক কম্পন সুরক্ষা। আপনার সরঞ্জাম প্ল্যাটফর্মের জন্য নির্দিষ্ট জীবনচক্রের তুলনামূলক ব্যয় বিশ্লেষণের জন্য আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন।
