JGX-0956D-104A Premium Wire Rope Vibration Isolator Resonance Noise Control for Industrial Machinery

JGX-0956D-104A তারের দড়ি কম্পন বিচ্ছিন্নকারী

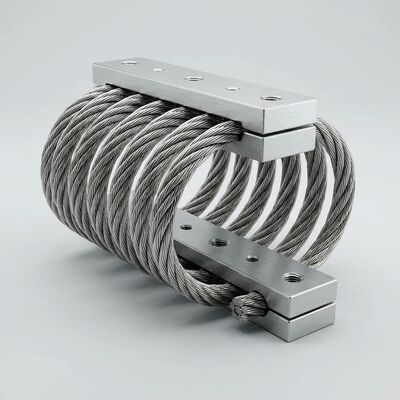

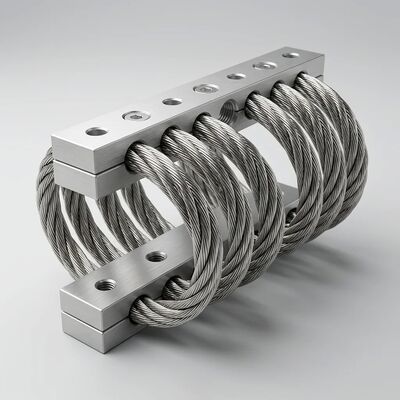

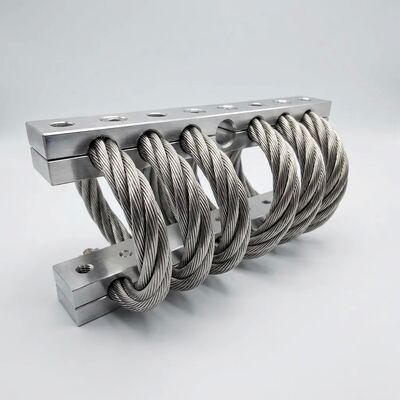

জেজিএক্স-০৯৫৬ডি-১০৪এ উচ্চমানের ধাতুবিদ্যাকে উন্নত কম্পন পদার্থবিজ্ঞানের সাথে একত্রিত করে শিল্প যন্ত্রপাতিগুলির জন্য ব্যতিক্রমী রেজোনেন্স নিয়ন্ত্রণ এবং গোলমাল হ্রাস প্রদান করে।4mm diameter 304 stainless steel wire rope—constructed in a 7*19 strand configuration with regular right-hand lay—is helically wound through 10 continuous loops and clamped between two 6061-T6 aluminum alloy blocks with 25-30μm hard anodized surfaces.

উপাদান ধাতুবিদ্যা এবং গুণমান চেইন

তারের দড়ি ধাতুবিদ্যাঃ7*19 নির্মাণ (7 স্ট্র্যান্ড, প্রতিটি 19 পৃথক তারের ধারণ করে) নমনীয়তা এবং ক্লান্তি জীবন একটি সর্বোত্তম ভারসাম্য প্রদান করে।প্রতিটি তারের UNS S30400 austenitic স্টেইনলেস স্টীল থেকে কমপক্ষে 1570 MPa এর প্রসার্য শক্তি পর্যন্ত ঠান্ডা টানা হয়জিংক-ফসফেটাইজেশন চিকিত্সা ০ স্ট্র্যান্ডিংয়ের পরে প্রয়োগ করা হয় ০ একটি মাইক্রোক্রিস্টালিন ফসফেট লেপ তৈরি করে যা দ্বৈত উদ্দেশ্য পূরণ করেঃধ্রুবক কুলনব ডিম্পিং আচরণের জন্য inter-strand ঘর্ষণ সহগ হ্রাস, এবং 304 স্টেইনলেস সাবস্ট্র্যাটের অন্তর্নিহিত প্যাসিভিটি পরিপূরক করে এমন একটি আত্মত্যাগমূলক ক্ষয় প্রতিবন্ধকতা প্রদান করে।

অ্যালুমিনিয়াম ব্লক ইঞ্জিনিয়ারিং:6061-T6 clamping ব্লক (প্রায় 12mm বেধ প্রতিটি,সামগ্রিক প্রোফাইল উচ্চতা ~ 40mm অবদান) 530 °C এ সমাধান তাপ চিকিত্সা এবং তারপরে জল quenching এবং কৃত্রিম বয়স 175 °C এ 8 ঘন্টা T6 temper অবস্থা অর্জন. Subsequent hard anodizing per MIL-A-8625 Type III produces a 25-30μm oxide layer with surface hardness exceeding 400 HV—comparable to case-hardened tool steel—providing both electrical isolation (dielectric strength >800V) and corrosion resistance exceeding 1000 hours in neutral salt spray per ASTM B117.

সম্পূর্ণ ট্র্যাকযোগ্যতাঃপ্রতিটি JGX-0956D-104A চূড়ান্ত বিচ্ছিন্নকারীকে কাঁচামাল কারখানার শংসাপত্রের সাথে লিঙ্ক করে ব্যাচের স্তরের ট্র্যাকযোগ্যতা বহন করে। রাসায়নিক রচনা বিশ্লেষণ (C, Mn, P, S, Si, Cr, Ni প্রতি ASTM A240),যান্ত্রিক বৈশিষ্ট্য যাচাইকরণ (উত্পাদন শক্তি)(এএসটিএম এ২৬২ প্র্যাকটিস ই) নথিভুক্ত এবং অনুরোধের ভিত্তিতে উপলব্ধ।

অ্যাকোস্টিক এবং রেজোনেন্স পারফরম্যান্স

Uncontrolled machinery vibration manifests as both structural fatigue and airborne noise—two problems the JGX-0956D-104A addresses simultaneously through its non-linear stiffness and hysteresis damping characteristics:

• ট্রান্সমিসিবিলিটি কন্ট্রোলঃ√2 * এর উপরে উত্তেজনার ফ্রিকোয়েন্সিতে সিস্টেমের প্রাকৃতিক ফ্রিকোয়েন্সি (সাধারণ ইনস্টলেশনের জন্য প্রায় 20 Hz), কম্পন সংক্রমণযোগ্যতা একের নীচে পড়ে,অপারেটিং স্পিড এ > 90% বিচ্ছিন্নতা অর্জনঅ-রৈখিক শক্তিকরণ আচরণ সরঞ্জাম শুরু এবং উপকূল-ডাউন সময় উত্তেজনার অনুরণন কাছাকাছি এমনকি যেমন প্রশস্ততা বৃদ্ধি প্রতিরোধ করে।
• রেজোনেন্স এম্প্লিফিকেশন দমনঃএকটি Q ফ্যাক্টর ≤ ২.৮ রেজোনেন্স বনাম 10-৫০* এর সাথে অ-ডাম্পড স্প্রিং মাউন্টগুলির জন্য,JGX-0956D-104A স্ট্রাকচারাল ক্ষতির থ্রেশহোল্ডের অনেক নিচে শীর্ষ প্রেরিত শক্তি সীমাবদ্ধ করে, যাতে সুরক্ষিত-মাস ড্যাম্পার বা সক্রিয় নিয়ন্ত্রণ সিস্টেমের প্রয়োজন হয় না.
• স্ট্রাকচার-বর্ণড গোলমাল হ্রাসঃতারের দড়ি-মাউন্ট ব্লক ইন্টারফেসে যান্ত্রিক প্রতিবন্ধকতা বিচ্ছিন্নতা ভিব্রেশনাল শক্তি প্রতিফলিত করে এবং বিল্ডিং কাঠামো পৌঁছানোর আগে ছড়িয়ে দেয়।ক্ষেত্রের পরিমাপগুলি কাঠামোগত গোলমাল সংক্রমণের 15-25 ডিবি হ্রাস দেখায় যা 100-2000 হার্জ অক্টাভ ব্যান্ডগুলিতে অনুভূত শব্দের স্বাচ্ছন্দ্যের জন্য সবচেয়ে গুরুত্বপূর্ণ.
• ব্রডব্যান্ড কার্যকারিতাঃভিস্কোলেস্টিক ডিমপার্সের বিপরীতে যার পারফরম্যান্স তাপমাত্রা এবং ফ্রিকোয়েন্সির উপর নির্ভর করে,তারের দড়ি বিচ্ছিন্নকারী এর Coulomb (শুষ্ক ঘর্ষণ) ডিম্পিং প্রক্রিয়া পূর্ণ -75 °C থেকে +300 °C অপারেটিং আবরণ জুড়ে 5 Hz থেকে 500 Hz এর বেশি থেকে ধ্রুবক শক্তি অপসারণ বজায় রাখে.

সম্পূর্ণ প্রযুক্তিগত বিবরণী

শিল্প প্রয়োগ ক্ষেত্র

• কম্প্রেসার স্টেশনঃপ্রাকৃতিক গ্যাস প্রক্রিয়াকরণ, রেফ্রিজারেশন প্ল্যান্ট এবং বায়ুসংক্রান্ত সিস্টেমগুলিতে রিসপোক্রেটিং এবং স্ক্রু কম্প্রেসার বিচ্ছিন্নতা যেখানে নিম্ন-ফ্রিকোয়েন্সি পালসেশন এবং হারমোনিক উত্তেজনার জন্য উচ্চ-ডাম্পিং বিচ্ছিন্নতা প্রয়োজন
• যথার্থ পরিমাপঃকোঅর্ডিনেট মেজারি মেশিন (সিএমএম), অপটিক্যাল তুলনাকারী এবং লেজার ইন্টারফেরোমেট্রি বেঞ্চ, যার জন্য বিল্ডিং-বাহিত কম্পন থেকে সাব-মাইক্রন বিচ্ছিন্নতা প্রয়োজন
• ভারী HVAC সরঞ্জামঃবাণিজ্যিক উচ্চ-উচ্চ বিল্ডিংগুলিতে সেন্ট্রিফুগাল চিলারের বিচ্ছিন্নতা, যেখানে কাঠামোগত শব্দ সংক্রমণকে দখলকৃত মেঝেতে সর্বনিম্ন করা উচিত
• ইন্ডাস্ট্রিয়াল মোটর-জেনারেটর সেট:ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) মোটর বিচ্ছিন্নতা যেখানে ইনভার্টার-প্ররোচিত উচ্চ-ফ্রিকোয়েন্সি হারমোনিক কারেন্টগুলি মোটর ফ্রেমে যান্ত্রিক অনুরণনকে উত্তেজিত করে
• পরীক্ষা ও ক্যালিব্রেশন পরীক্ষাগারঃকম্পন সংবেদনশীল বিশ্লেষণ ব্যালেন্স, মাইক্রোস্কোপ ওয়ার্কস্টেশন এবং পরিবেশগত পরীক্ষার চেম্বার বিচ্ছিন্নতা

বিশদ অ্যাকোস্টিক পারফরম্যান্স কার্ভ, উপাদান শংসাপত্র, বা অ্যাপ্লিকেশন-নির্দিষ্ট বিচ্ছিন্নতা সিস্টেম নকশা জন্য, আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন।আমরা আপনার নির্দিষ্ট সরঞ্জাম কনফিগারেশন জন্য বিনামূল্যে প্রাকৃতিক ফ্রিকোয়েন্সি যাচাইকরণ এবং লোড বন্টন বিশ্লেষণ প্রদান.
