JGX-1278D-310B মাল্টি-অক্ষ কম্পন শক আইসোলেটর ব্যর্থতা-নিরাপদ কাঠামোর সাথে সরঞ্জামগুলির অবিচ্ছিন্ন সুরক্ষা নিশ্চিত করে

JGX-1278D-310B 6 ডিওএফ মাল্টি-অক্সিস আইসোলেটর ইনহেরিটেড ব্যর্থতা-নিরাপদ আর্কিটেকচার সহ

বাস্তব জগতে কম্পন খুব কমই একমুখী হয়। ঘূর্ণনশীল যন্ত্রপাতি, ভূমিকম্পের ঘটনা এবং আঘাতের লোডগুলি বিভিন্ন স্থানে জটিল গতি সৃষ্টি করেকম্প্রেশন, টেনশন, রোল, পিচ, জাই এবং সিয়ার অক্ষএকই সময়ে.JGX-1278D-310Bওয়্যার রোপ কম্পন আইসোলেটর এই মাল্টি-অক্ষ বাস্তবতা জন্য ভূমি থেকে আপ ইঞ্জিনিয়ারিং করা হয়, কার্যকর বিচ্ছিন্নতা প্রদানছয়টি ডিগ্রি ফ্রিডম (6-DOF)একইভাবে গুরুত্বপূর্ণ, এরব্যর্থতা-নিরাপদ ইন্টারলকিং গঠনগ্যারান্টি দেয় যে স্ট্রিং রড উপাদানটি এমনকি ওভারলোডের অবস্থার অধীনেও মাউন্ট ব্লকগুলি থেকে পৃথক হতে পারে না যা প্রচলিত বিচ্ছিন্নকারীগুলিকে ধ্বংস করবে।

ছয় ডিগ্রি স্বাধীনতা, এক সমন্বিত সমাধান

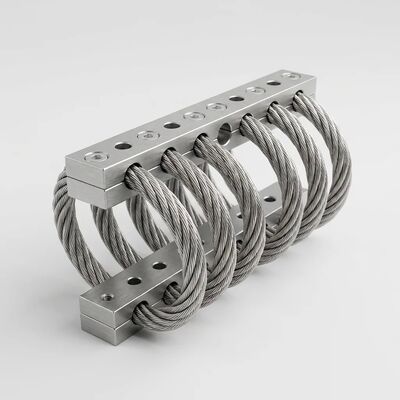

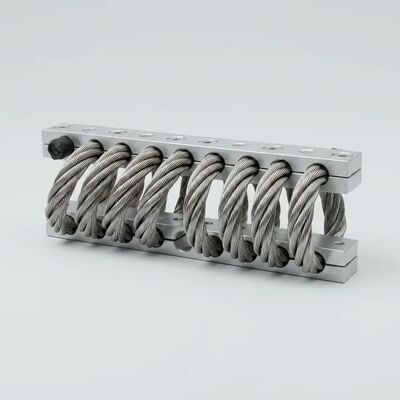

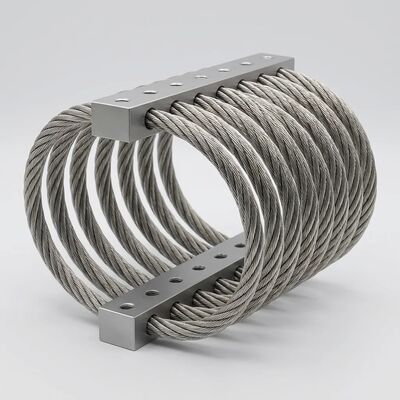

প্রতিটি JGX-1278D-310B ইউনিট একটি সুনির্দিষ্টভাবে গঠিত helical তারের দড়ি লুপ, থেকে তৈরি বৈশিষ্ট্যAISI 304 স্টেইনলেস স্টীলএবং উভয় প্রান্তে দ্বারা নোঙ্গর৬০৬১-টি৬ অ্যালুমিনিয়াম খাদের ক্ল্যাম্পিং বারএই কনফিগারেশনের জ্যামিতি ০৮টি রোলস, ৬.৪ মিমি ব্যাসার্ধের তারের দড়ি, ৪৫° কোণযুক্ত স্লটগুলিতে মাউন্ট করা হয়েছে ০ একটি অ-রেখাযুক্ত শক্ত বৈশিষ্ট্য তৈরি করে যা ক্রমবর্ধমান লোডের অধীনে ধীরে ধীরে শক্ত হয়।এই আচরণটি এমন অ্যাপ্লিকেশনের জন্য সমালোচনামূলক যেখানে শক এবং স্থিতিশীল-রাজ্যের কম্পন সহ বিদ্যমান:

• কম্প্রেশন অক্ষঃলোড ক্ষমতা 50 কেজি পর্যন্ত স্ট্যাটিক, প্রাক লোড অনুযায়ী 3-8 মিমি ডিফ্লেকশন পরিসীমা পরিবর্তিত
• রোল এবং কাঁচা অক্ষঃহেলিক্যাল কয়েল কাঠামো একটি নিয়ন্ত্রিত পদ্ধতিতে পার্শ্বীয়ভাবে বাঁকা, নিচে আউট না করে অক্ষের বাইরে শক্তি শোষণ
• টেনশন অক্ষঃinterlocking বার নকশা তারের দড়ি টান আউট প্রতিরোধ করে, এমনকি যখন মাউন্ট সরঞ্জাম উত্থাপন বাহিনী অভিজ্ঞতা কাঠামোগত ধারাবাহিকতা বজায় রাখে
• শক সহনশীলতাঃক্ষণস্থায়ী শক লোড পর্যন্তমাউন্ট প্রতি ৭৫ কেজিস্থায়ী বিকৃতি ছাড়া হ্যান্ডেল করা হয়

রেজোনেন্স পরিবর্ধন ফ্যাক্টর বজায় রাখা হয়রেজোনেন্সে ৩ এর নিচে, যার মানে বিচ্ছিন্নকারী কম্পনকে শক্তিশালী করে না এমনকি যখন উত্তেজনার ফ্রিকোয়েন্সি সিস্টেমের প্রাকৃতিক ফ্রিকোয়েন্সির সাথে মিলে যায়।

ব্যর্থতা-নিরাপদ নকশা দ্বারা, অ্যাড-অন দ্বারা নয়

প্রচলিত তারের দড়ি বিচ্ছিন্নকারী কেবল ঘর্ষণ এবং clamping শক্তি উপর নির্ভর করে দড়ি উপাদান ধরে রাখার জন্য।এই ডিজাইনগুলি দড়ি স্লিপ বা সম্পূর্ণ বিচ্ছিন্নতার ঝুঁকিতে রয়েছে যা ভারী সরঞ্জামগুলি হঠাৎ সমর্থন ছাড়াই ছেড়ে দেয়. JGX-1278D-310B একটি মৌলিকভাবে ভিন্ন পদ্ধতি গ্রহণ করে।

ক্ল্যাম্পিং বার একটি অন্তর্নির্মিতমেশিনযুক্ত ইন্টারলকিং গ্রুভ প্রোফাইলযা যান্ত্রিকভাবে তারের দড়ি শেষ ক্যাপচার করে। শুধুমাত্র বোল্ট টর্চ উপর নির্ভর করার পরিবর্তে, এই জ্যামিতি একটি ইতিবাচক যান্ত্রিক লক তৈরি করেঃ যত বেশি দড়ি টানবে,যত বেশি টাইট হবে ইন্টারলক. ফলাফল হলব্যর্থতা-নিরাপদ লোড পথযেটা আইসোলেটরকে কাঠামোগতভাবে অক্ষত রাখে, ওভারলোডের দিক বা মাত্রা নির্বিশেষে।

JGX-1278D-310B-এ অন্তর্নির্মিত অতিরিক্ত নির্ভরযোগ্যতা ফ্যাক্টরঃ

• মাল্টি-স্ট্র্যান্ড দড়ি নির্মাণে শত শত পৃথক AISI 304 তারের রয়েছে। এমনকি যদি একটি একক স্ট্র্যান্ড একটি ত্রুটি বিকাশ,বাকি শৃঙ্খলা লোড বহন অব্যাহত আছে √ কোন একক ব্যর্থতা পয়েন্ট নেই.
• 6061-টি 6 অ্যালুমিনিয়াম ক্ল্যাম্পিং ব্লকগুলি বৈদ্যুতিক বিচ্ছিন্নতা এবং অতিরিক্ত ক্ষয় প্রতিরোধের জন্য অ্যানোডাইজড, আর্দ্র বা সামুদ্রিক পরিবেশে ভিন্ন ধাতবগুলির মধ্যে গ্যালভানিক কাপলিং প্রতিরোধ করে।
• সমগ্র সমন্বয়টি -40 °C থেকে +200 °C পর্যন্ত তাপ-চক্রযুক্ত হয়েছে, যা ক্ল্যাম্পিং প্রি-লোডের শূন্য পরিবর্তন সহ, আর্কটিক ইনস্টলেশন এবং ইঞ্জিন-কম্পার্টমেন্ট মাউন্টিং উভয়ের জন্য নকশাটি বৈধ করে।

বিশ্বের সবচেয়ে কঠিন কাজ করার জন্য ডিজাইন করা

সর্বাধিক চাহিদাপূর্ণ শিল্পে ব্যবহৃত

• অফশোর তেল ও গ্যাস প্ল্যাটফর্মঃজেনারেটরের স্কিড, পাম্প প্যাকেজ এবং কন্ট্রোল ক্যাবিনেটকে সংযুক্ত তরঙ্গ-প্ররোচিত কম্পন এবং মাঝে মাঝে প্রভাব থেকে রক্ষা করুন। ASTM B117 অনুযায়ী 500+ ঘন্টা পর্যন্ত লবণ স্প্রে প্রতিরোধের যাচাই করা হয়েছে
• এয়ারস্পেস গ্রাউন্ড সাপোর্ট সরঞ্জাম (জিএসই):বিমানবন্দর রক্ষণাবেক্ষণের সুবিধা যেখানে নির্ভরযোগ্যতা সরাসরি ফ্লাইট নিরাপত্তা সময়সূচী প্রভাবিত সংবেদনশীল পরীক্ষা স্ট্যান্ড, calibration rigs এবং স্থল শক্তি ইউনিট বিচ্ছিন্ন
• সিসমিক জোনের জরুরি ব্যবস্থা:ভূমিকম্পের লোডের শিকার অঞ্চলে ব্যাকআপ জেনারেটর এবং ফায়ার পাম্প সেটগুলির কাঠামোগত অখণ্ডতা বজায় রাখা; মাল্টি-ডাইরেকশনাল গ্রাউন্ড মুভমেন্টের সময়ও ব্যর্থতা-নিরাপদ নকশাটি সক্রিয় থাকে
• ভারী শিল্প প্রেস এবং স্ট্যাম্পিং লাইনঃক্লান্তি অবনতি ছাড়াই কাঠামোর হ্যামার, ইনজেকশন মোল্ডিং মেশিন এবং ধাতু স্ট্যাম্পিং প্রেস থেকে পুনরাবৃত্তি উচ্চ-অ্যাম্প্লিটিউড শক শোষণ
• টেলিযোগাযোগের বেস স্টেশন:ছাদের উপরে এবং টাওয়ারে মাউন্ট করা রেডিও ইউনিট, অ্যান্টেনা পজিশনিং সিস্টেম এবং ব্যাকআপ ব্যাটারি র্যাকগুলিকে বায়ু-প্ররোচিত দোল এবং তাপীয় সম্প্রসারণ চক্র থেকে রক্ষা করুন

আজই আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুনএকটি বিস্তারিত লোড-ডিফ্লেকশন কার্ভ, কাস্টম মাউন্ট প্যাটার্ন অঙ্কন, অথবা আপনার নির্দিষ্ট মাল্টি-অক্ষ বিচ্ছিন্নতা প্রয়োজনীয়তা কনফিগার করা JGX-1278D-310B জন্য একটি উদ্ধৃতি জন্য।
