JGX-1598D-557B মাল্টি-অক্সিস ওয়্যার রোপ শক আইসোলেটর বিভিন্ন সরঞ্জাম প্ল্যাটফর্ম জুড়ে বহুমুখী মাউন্ট বৈশিষ্ট্যযুক্ত

জেজিএক্স-১৫৯৮ডি-৫৫৭বি এক আইসোলেটর প্ল্যাটফর্ম, প্রতিটি মাউন্ট চ্যালেঞ্জ, সমস্ত ছয়টি অক্ষ আচ্ছাদিত

যন্ত্রপাতি ডিজাইনারদের একটি স্থায়ী উত্তেজনার মুখোমুখি হতে হয়ঃ একটি মেশিনের মাউন্ট পদচিহ্নের সাথে মানানসই বিচ্ছিন্নতা সমাধানটি খুব কমই পরবর্তী মেশিনের সাথে পরিষ্কারভাবে মানিয়ে নেয়। বিভিন্ন বোল্টের নিদর্শন, অসামঞ্জস্যপূর্ণ লোড,কোণযুক্ত মাউন্টিং পৃষ্ঠ, পুরানো retrofit সীমাবদ্ধতাগুলি প্রতিটি পরিবর্তন ঐতিহ্যগতভাবে একটি ভিন্ন বিচ্ছিন্নকারী অংশ নম্বর প্রয়োজন।JGX-1598D-557Bতারের দড়ি কম্পন বিচ্ছিন্নকারী একটি সঙ্গে এই সমাধান করেকনফিগারযোগ্য মাউন্ট প্ল্যাটফর্মযা বার-টু-বার, বার-টু-প্লেট, 45° কমন, এবং 90° উল্লম্ব ওরিয়েন্টেশন সমর্থন করে যখন বিতরণ করে৬ ডিগ্রি ফ্রিডম আইসোলেশন যাচাই করাপ্রতিটি কনফিগারেশনে।

আইসোলেশন পারফরম্যান্সের সাথে আপস না করেই বহুমুখিতা মাউন্ট করুন

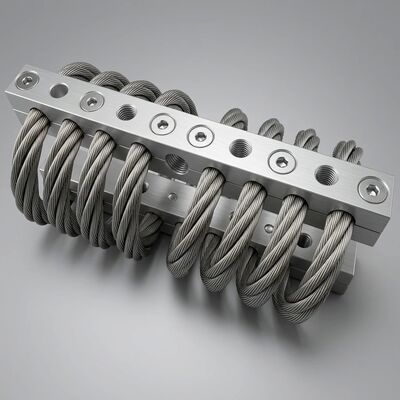

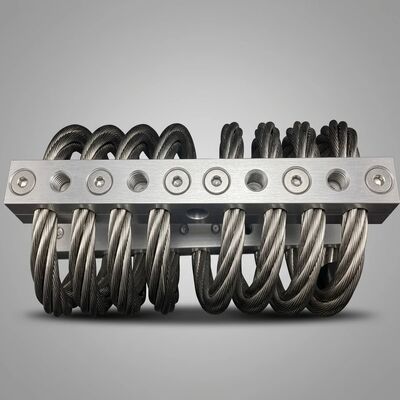

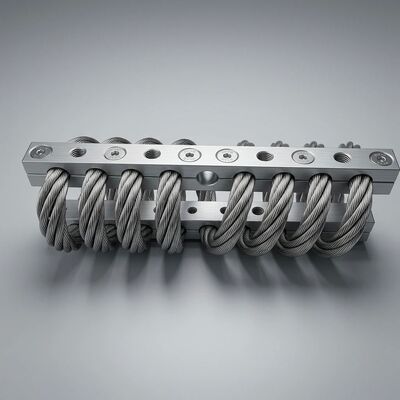

JGX-1598D-557B মাউন্ট ইন্টারফেস থেকে বিচ্ছিন্নতা ফাংশন পৃথক। তার কোর একটি৬-কয়েল হেলিক্যাল তারের দড়ি উপাদান8.0 মিমি AISI 304 স্টেইনলেস স্টিল থেকে গঠিত, উভয় প্রান্তে 6061-T6 অ্যালুমিনিয়াম clamping bars দ্বারা শেষ। clamping bars নিজেদের সর্বজনীন মাউন্ট অ্যাডাপ্টার হিসাবে কাজ করেঃপ্রতিটি বার একাধিক কোণে ওরিয়েন্টেড সুনির্দিষ্ট মেশিনযুক্ত স্লট রয়েছে, স্ট্যান্ডার্ড মেট্রিক এবং ইম্পেরিয়াল বন্ধনী গ্রহণ করে।

একটি একক আইসোলেটর প্ল্যাটফর্ম থেকে মোনটেশন ব্যবস্থা উপলব্ধঃ

• স্ট্যান্ডার্ড বার-টু-বারঃযন্ত্রপাতি পা সরাসরি উপরের clamping বার মাউন্ট; নীচের বার bolts ভিত্তি বা সমর্থন ফ্রেম।নতুন মেশিনের জন্য ডিফল্ট বিন্যাস যেখানে উভয় মাউন্ট পৃষ্ঠ সমান্তরাল এবং সমতল.
• বার-টু-প্লেট অ্যাডাপ্টার:একটি মেশিনযুক্ত বেস প্লেট নিম্ন clamping বার bolts এবং একটি stud- মাউন্ট ইন্টারফেস প্রদান করে।এটি সরঞ্জাম বেস বা ফাউন্ডেশন ড্রিলিং প্যাটার্ন পরিবর্তন ছাড়া বিদ্যমান ইলাস্টোমারিক স্টাড মাউন্ট জন্য একটি ড্রপ ইন প্রতিস্থাপন মধ্যে বিচ্ছিন্ন রূপান্তর.
• ৪৫ ডিগ্রি কুলুঙ্গি মাউন্টঃযখন প্রাথমিক উত্তেজনা অনুভূমিক কোণে আসে, ভি-সংরূপের ডিজেল ইঞ্জিনগুলির সাথে সাধারণ, কুলুঙ্গি কনভেয়র ড্রাইভগুলি,এবং কাত পাম্প প্যাকেজ √ 45 ° স্লট দৃষ্টিভঙ্গি আউটপুট প্রধান কম্পন ভেক্টর সঙ্গে বিচ্ছিন্নতা প্রধান সম্মতি অক্ষ সারিবদ্ধ. এই উল্লম্ব মাউন্ট তুলনায় বিচ্ছিন্নতা দক্ষতা সর্বোচ্চ.
• ৯০ ডিগ্রি উল্লম্ব দৃষ্টিভঙ্গিঃএমন ইনস্টলেশনের জন্য যেখানে উল্লম্ব স্থান সীমাবদ্ধ কিন্তু অনুভূমিক স্বচ্ছতা উপলব্ধ। clamping bars are mounted vertically,মাল্টি-অক্ষের সম্পূর্ণ সম্মতি বজায় রেখে মোট ইনস্টল করা উচ্চতা 150 মিমি এর নিচে রাখা.

প্রতিটি কনফিগারেশনে একই লোড রেটিং (80 কেজি স্ট্যাটিক, 120 কেজি শক প্রতি মাউন্ট) এবং একই 6-DOF বিচ্ছিন্ন বৈশিষ্ট্য বজায় রাখে।সরঞ্জাম OEMs তাদের সমগ্র পণ্য পরিসীমা জুড়ে একটি একক বিচ্ছিন্নকারী সিরিজ উপর মানসম্মত করতে পারেন, সংগ্রহের জটিলতা কমাতে, পারফরম্যান্স ডেটার একটি সেটকে যোগ্যতা অর্জন করতে এবং সাধারণ খুচরা যন্ত্রাংশের তালিকা বজায় রাখতে।

যাচাইকৃত মাল্টি-অক্ষ পারফরম্যান্স

Helical তারের দড়ি জ্যামিতি স্বতন্ত্রভাবে সব দিক সম্মতি প্রদান কিন্তু JGX-1598D-557B এর কর্মক্ষমতা হয়েছেপরিমাণগতভাবে চিহ্নিতছয়টি ডিগ্রি ফ্রিডম জুড়ে মাল্টি-অক্সিস পরীক্ষার মাধ্যমেঃ

• কম্প্রেশন (Z-অক্ষ):0-80 কেজি লোড পরিসীমা জুড়ে 4-12 মিমি স্ট্যাটিক বিচ্যুতি। বিচ্যুতি সঙ্গে nonlinearly stiffness বৃদ্ধি,বড় স্থানচ্যুতির শক ইভেন্টগুলির বিরুদ্ধে ক্রমবর্ধমান দৃ firm় সীমাবদ্ধতার সাথে ছোট-অ্যাম্প্লিচুড কম্পন বিচ্ছিন্নতার জন্য একটি নরম প্রাথমিক প্রতিক্রিয়া সরবরাহ করে.
• টেনশন (Z-অক্ষ বিপরীত):ইন্টারলকিং ক্ল্যাম্পিং বার গ্রুভ প্রোফাইল যান্ত্রিকভাবে তারের দড়ি শেষ ক্যাপচার, উত্থাপন বাহিনী অধীনে কাঠামোগত ধারাবাহিকতা বজায় রাখে।প্রচলিত ক্ল্যাম্পড-কেবল নকশা ঝুঁকিতে শৃঙ্খলা টানার অধীনে টানুন; JGX-1598D-557B এর গ্রুভ জ্যামিতি এই ব্যর্থতা মোডকে বাদ দেয়।
• কাঁচা (এক্স এবং ওয়াই অক্ষ):পার্শ্বীয় সম্মতি ঘূর্ণন ভারসাম্যহীনতা, ভুল সমন্বয় এবং ভূমিকম্পের স্থল গতি থেকে অনুভূমিক উত্তেজনা উপাদান accommodates।কয়েল কাঠামো নমনীয়ভাবে buckles এবং অবশিষ্ট অফসেট ছাড়া কেন্দ্রে ফিরে আসে.
• রোল, পিচ, ইয়াউ (এক্স, ওয়াই, জেড সম্পর্কে ঘূর্ণন):কয়েল সমাবেশ জুড়ে ডিফারেনশিয়াল ডিফ্লেকশন কৌণিক গতির ব্যবস্থা করে, টর্শনাল কম্পন সংক্রমণ থেকে অসম ভর বিতরণ বা অফ-সেন্টার মাউন্ট পয়েন্টগুলির সাথে সরঞ্জামগুলি রক্ষা করে।

সমস্ত অক্ষ জুড়ে,রেজোনেন্স এম্প্লিফিকেশন ফ্যাক্টর ৩ এর নিচে থাকেএর মানে হল যে উত্তেজনার ফ্রিকোয়েন্সি সিস্টেমের স্বাভাবিক ফ্রিকোয়েন্সির সাথে সঠিকভাবে মিললেও, বিচ্ছিন্নকারী ইনপুটটি বড় করে না।পরিবর্তনশীল গতির ঘূর্ণনশীল যন্ত্রপাতিগুলির জন্য যা প্রতিটি স্টার্ট-স্টপ চক্রের সময় রেজোনেন্সের মধ্য দিয়ে পরিস্কার করে, এই বৈশিষ্ট্য দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য অপরিহার্য।

স্ট্যান্ডার্ডাইজড আইসোলেটর প্ল্যাটফর্মের সিস্টেম-স্তরের সুবিধা

সরাসরি পারফরম্যান্স সুবিধার বাইরে, একটি সরঞ্জাম পরিবারের জুড়ে JGX-1598D-557B গ্রহণ যৌগিক অপারেশনাল সুবিধাগুলি তৈরি করেঃ

• খুচরা যন্ত্রাংশের সরলীকরণঃএক বিচ্ছিন্নকারী অংশ নম্বর পাম্প, কম্প্রেসার, জেনারেটর এবং সহায়ক সরঞ্জাম পরিবেশন করে।এবং ফিল্ড টেকনিশিয়ানদের শুধুমাত্র একটি ইনস্টলেশন পদ্ধতির সাথে পরিচিত হতে হবে.
• পূর্বাভাসযোগ্য পারফরম্যান্সঃইঞ্জিনিয়ারিং টিম JGX-1598D-557B এর লোড-ডিফ্লেকশন এবং ট্রান্সমিসিবিলিটি বৈশিষ্ট্যগুলি একবার যোগ্যতা অর্জন করে, তারপরে ভবিষ্যতের সমস্ত সরঞ্জাম ডিজাইনে বৈধকৃত ডেটা প্রয়োগ করে।প্রতিটি নতুন মেশিন একটি নতুন বিচ্ছিন্নতা যোগ্যতা প্রোগ্রাম প্রয়োজন হয় না.
• পুনর্নির্মাণ সামঞ্জস্যতাঃবার-টু-প্লেট অ্যাডাপ্টারের বিকল্পটি জেজিএক্স -1598 ডি -557 বিকে ব্যবহারের সরঞ্জামগুলিতে নতুন ভিত্তি গর্ত বা সরঞ্জামগুলির ভিত্তি সংশোধন না করেই বয়স্ক ইলাস্টোমারিক মাউন্টগুলি প্রতিস্থাপন করতে দেয়।রক্ষণাবেক্ষণ দলগুলি কাঠামোগত পরিবর্তন ছাড়াই নির্ধারিত আউটডাউনের সময় বিচ্ছিন্নতা কর্মক্ষমতা উন্নত করতে পারে.
• বিশ্বব্যাপী সরবরাহের সামঞ্জস্যঃনিয়ন্ত্রিত ধাতুবিদ্যা এবং মাত্রিক স্পেসিফিকেশন অনুযায়ী নির্মিত একটি সম্পূর্ণ ধাতব পণ্য হিসাবে,জেজিএক্স-১৫৯৮ডি-৫৫৭বি উৎপাদনের লট বা শিপিংয়ের গন্তব্য নির্বিশেষে একই রকম পারফরম্যান্স প্রদান করে।. ছাঁচনির্মাণ কাঁচামাল পণ্যগুলির সাথে অভিজ্ঞতা হিসাবে কোনও ব্যাচ-টু-ব্যাচ শোধন বৈচিত্র্য নেই।

ব্যাপক প্রযুক্তিগত তথ্য

যেখানে JGX-1598D-557B প্ল্যাটফর্ম পদ্ধতি সর্বোচ্চ মান প্রদান করে

• সামুদ্রিক ড্রাইভট্রেন সিস্টেমঃএকটি একক JGX-1598D-557B কনফিগারেশন একটি সম্পূর্ণ জাহাজের শ্রেণীর প্রধান প্রপালশন ইঞ্জিন, হ্রাস গিয়ারবক্স এবং শ্যাফ্ট বিয়ারিংগুলিকে বিচ্ছিন্ন করে।বার-টু-প্লেট অ্যাডাপ্টারগুলি হুল সংশোধন ছাড়াই শুকনো ডকের সময়কালে পুরানো মাউন্টগুলির ড্রপ-ইন প্রতিস্থাপনকে সক্ষম করে.
• বিতরণ শক্তি উত্পাদনঃডিজেল এবং প্রাকৃতিক গ্যাস জেনারেটর সেটগুলি 50 থেকে 500 কিলোওয়াট পর্যন্ত একই বিচ্ছিন্ন প্ল্যাটফর্ম ভাগ করে নেয়।45 ডিগ্রী স্লট বিকল্প V-ব্লক ইঞ্জিন যেখানে প্রাথমিক উত্তেজনা স্কিড সমতল একটি 45 ডিগ্রী কোণে হয় জন্য বিচ্ছিন্নতা অপ্টিমাইজ.
• কারখানার অটোমেশন সেলঃরোবট প্যাডেস্টাল, পিক-এন্ড-প্লেস গ্যান্ট্রি বেস এবং ভিজন সিস্টেম মাউন্টগুলি একই আইসোলেটর পারফরম্যান্স স্পেসিফিকেশন থেকে উপকৃত হয়।রক্ষণাবেক্ষণ দল এক অংশ নম্বর স্টক এবং সুবিধা প্রতিটি মেশিন জুড়ে সামঞ্জস্যপূর্ণ ইনস্টলেশন টর্ক মান প্রয়োগ.
• লোকোমোটিভ ও রোলিং স্টকঃফ্রেমের নিচে মাউন্ট করা অক্জিলিয়ারী পাওয়ার সাপ্লাই, এইচভিএসি কম্প্রেসার প্যাক এবং ট্র্যাকশন ইলেকট্রনিক্স ক্যাবিনেটগুলি বছরের পর বছর ধরে ট্র্যাক-প্ররোচিত শক লোড সহ্য করে।বার-টু-বার কনফিগারেশন সঙ্গে মাধ্যমে-বোল্ট clamping বার অবিচ্ছিন্ন কম্পন সত্ত্বেও প্রিলোড বজায় রাখে.
• বায়ু ও সৌর শক্তি ইলেকট্রনিক্সঃইনভার্টার ক্যাবিনেট এবং ট্রান্সফরমার ঘরের মধ্যে গ্যাজেলে এবং গ্রাউন্ড-মাউন্ট ইনস্টলেশনের দৈনিক তাপমাত্রা চক্রের সম্মুখীন হয় যা 60 °C এর বেশি।অল-মেটাল JGX-1598D-557B ইলাস্টোমারিক বিকল্পগুলিকে আঘাত করে তাপীয় ড্রাইভ ছাড়াই মরুভূমি মধ্যাহ্ন থেকে মধ্যরাত পর্যন্ত ধারাবাহিক শক্ততা বজায় রাখে.

এখনই আমাদের অ্যাপ্লিকেশন টিমের সাথে যোগাযোগ করুনআপনার যন্ত্রপাতি ভর, মাউন্ট পদচিহ্ন, এবং প্রাথমিক উত্তেজনা দিক সঙ্গে আমরা সর্বোত্তম JGX-1598D-557B কনফিগারেশন নির্দিষ্ট করবে,আপনার নির্দিষ্ট অপারেটিং পয়েন্টের জন্য বৈধ লোড-ডিফ্লেকশন ডেটা সরবরাহ করুন, এবং এক ব্যবসায়িক দিনের মধ্যে একটি উদ্ধৃতি প্রদান।
