JGX-0160D-3.2A তারের দড়ি কম্পন বিচ্ছিন্নকারী ব্রডব্যান্ড ফ্রিকোয়েন্সি হ্রাস বিশ্বমানের সম্মতি 3 ডি সিএডি সমর্থন

JGX-0160D-3.2A কমপ্যাক্ট ওয়্যার রোপ ভাইব্রেশন আইসোলেটর – ব্রডব্যান্ড অ্যাটেন্যুয়েশন অ্যানালাইসিস এবং ডিজিটাল ডিজাইন ইন্টিগ্রেশন

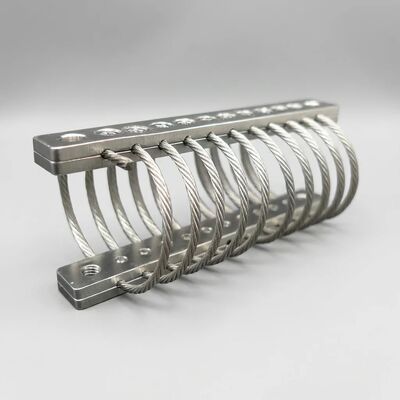

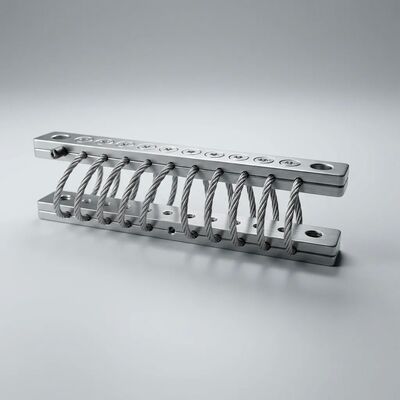

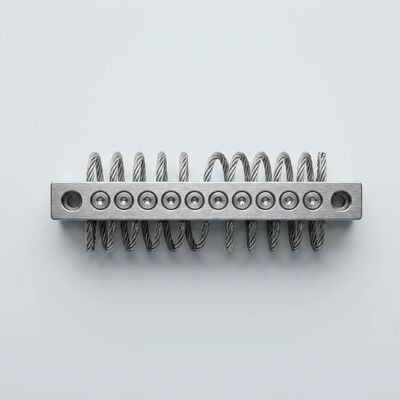

দJGX-0160D-3.2AXi'an Hoan এর JGX-0160 সিরিজের একটি নির্ভুল কমপ্যাক্ট তারের দড়ি ভাইব্রেশন আইসোলেটর, 1.6 মিমি ব্যাস স্টেইনলেস স্টীল 304 স্ট্র্যান্ডেড ক্যাবল দিয়ে তৈরি করা হয়েছে 10-লুপ কনফিগারেশনে সাজানো, অ্যালুমিনিয়াম অ্যালয় 6061-T60mping bars6-এর মধ্যে সুরক্ষিত৷ সর্বাধিক স্ট্যাটিক লোড রেটিং 3.2 কেজি এবং আনুমানিক 0.25 কেজির একটি ইউনিট ওজন সহ, এই আইসোলেটরটি লাইটওয়েট ইলেকট্রনিক অ্যাসেম্বলি, এভিওনিক্স মডিউল, অপটিক্যাল সেন্সর প্যাকেজ এবং নির্ভুল যন্ত্রের জন্য ডিজাইন করা হয়েছে যেখানে ব্রডব্যান্ড ভাইব্রেশন অ্যাটেন্যুয়েশন, প্রয়োজনীয় ডিজিটাল কম্পন, দ্রুত মানক ডিজাইনে স্বীকৃত।

ওয়্যার রোপ আইসোলেটরে ব্রডব্যান্ড ফ্রিকোয়েন্সি অ্যাটেন্যুয়েশন বোঝা

একক-ডিগ্রী-অফ-স্বাধীনতা স্প্রিং-ড্যাম্পার সিস্টেমের বিপরীতে যা শুধুমাত্র একটি নির্দিষ্ট কাটঅফ ফ্রিকোয়েন্সির উপরে কার্যকর বিচ্ছিন্নতা প্রদান করে, তারের দড়ি বিচ্ছিন্নকারীরা অর্জন করেব্রডব্যান্ড শক্তি অপচয়একটি মৌলিকভাবে ভিন্ন শারীরিক প্রক্রিয়ার মাধ্যমে: ইন্টার-স্ট্র্যান্ড কুলম্ব ঘর্ষণ ড্যাম্পিং। JGX-0160D-3.2A এর 10টি লুপের প্রতিটিতে একাধিক তারের স্ট্র্যান্ড রয়েছে যা গতিশীল লোডিংয়ের অধীনে একে অপরের বিরুদ্ধে স্লাইড করে, যান্ত্রিক কম্পন শক্তিকে শুষ্ক ঘর্ষণের মাধ্যমে নগণ্য তাপে রূপান্তর করে। এই প্রক্রিয়াটি একটি ব্যতিক্রমী বিস্তৃত ফ্রিকোয়েন্সি পরিসীমা জুড়ে কাজ করে কারণ:

• অ-রৈখিক কঠোরতা প্রোফাইল:তারের দড়ি জ্যামিতি প্রগতিশীল কঠোরতা তৈরি করে - কম-প্রশস্ততা উচ্চ-ফ্রিকোয়েন্সি বিচ্ছিন্নতার জন্য নরম প্রাথমিক প্রতিক্রিয়া, বড়-প্রশস্ততা কম-ফ্রিকোয়েন্সি ইভেন্টগুলির জন্য কঠোর আচরণে রূপান্তর। এটি রৈখিক বিচ্ছিন্নতার আদর্শ অনুরণন পরিবর্ধনের শিখরকে বাধা দেয়
• বহু-অক্ষ ঘর্ষণ সক্রিয়করণ:যেকোনো দিকের কম্পন (সংকোচন, শিয়ার, রোল বা একত্রিত) স্ট্র্যান্ড-টু-স্ট্র্যান্ড ঘর্ষণকে সক্রিয় করে, একাধিক বিচ্ছিন্ন বিচ্ছিন্ন অভিযোজনের প্রয়োজন ছাড়াই সত্যিকারের অল-অ্যাক্স ব্রডব্যান্ড ড্যাম্পিং প্রদান করে
• ফ্রিকোয়েন্সি-স্বাধীন স্যাঁতসেঁতে:কুলম্ব ঘর্ষণ স্যাঁতসেঁতে স্বাভাবিকভাবেই ফ্রিকোয়েন্সি-স্বাধীন, সান্দ্র স্যাঁতসেঁতে ভিন্ন যা কম ফ্রিকোয়েন্সিতে হ্রাস পায়। JGX-0160D-3.2A কোয়াসি-স্ট্যাটিক থেকে উচ্চ-ফ্রিকোয়েন্সি উত্তেজনা পর্যন্ত 15% স্যাঁতসেঁতে অনুপাত বজায় রাখে
• প্রশস্ততা-নির্ভর প্রতিক্রিয়া:উচ্চতর উত্তেজনা প্রশস্ততা বৃহত্তর স্ট্র্যান্ড স্থানচ্যুতি এবং ঘর্ষণ তৈরি করে, যখন এটি সবচেয়ে বেশি প্রয়োজন হয় তখন আনুপাতিকভাবে শক্তিশালী স্যাঁতসেঁতে প্রদান করে

গ্লোবাল ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ

JGX-0160D-3.2A আন্তর্জাতিকভাবে স্বীকৃত শিল্প ও নিয়ন্ত্রক মানগুলির সাথে সংযুক্ত প্রোটোকলের অধীনে তৈরি এবং পরীক্ষিত হয়, সামঞ্জস্যপূর্ণ গুণমান এবং অনুমানযোগ্য কর্মক্ষমতা নিশ্চিত করে:

• পরিবেশগত স্থায়িত্ব:সল্ট ফগ এক্সপোজার টেস্টিং (প্রতি ASTM B117), UV ওয়েদারিং অ্যাসেসমেন্ট (প্রতি ASTM G154), এবং সম্পূর্ণ −40°C থেকে +200°C অপারেটিং খাম জুড়ে তাপীয় সাইকেল চালানোর মাধ্যমে যাচাই করা হয়েছে
• শক এবং ভাইব্রেশন যোগ্যতা:নিয়ন্ত্রিত ল্যাবরেটরি অবস্থার অধীনে বিচ্ছিন্নতা কার্যকারিতা এবং কাঠামোগত অখণ্ডতা যাচাই করার জন্য প্রমিত যান্ত্রিক শক এবং ব্রডব্যান্ড ভাইব্রেশন প্রোফাইলের অধীনে পরীক্ষা করা হয়েছে
• উপাদানের সন্ধানযোগ্যতা:স্টেইনলেস স্টিল 304 এবং অ্যালুমিনিয়াম অ্যালয় 6061-T6 উপাদান ব্যাচের জন্য সম্পূর্ণ ডকুমেন্টেশন উপলব্ধ, অনুরোধের ভিত্তিতে মিল পরীক্ষার শংসাপত্র সহ
• গুণমান ব্যবস্থাপনা:নথিভুক্ত ইনকামিং পরিদর্শন, প্রক্রিয়াধীন যাচাইকরণ এবং চূড়ান্ত গ্রহণযোগ্যতা পরীক্ষার সাথে ISO 9001:2015 প্রত্যয়িত মান ব্যবস্থাপনা সিস্টেমের অধীনে উত্পাদিত

নির্বিঘ্ন ডিজাইন ইন্টিগ্রেশনের জন্য 3D CAD মডেলগুলি ডাউনলোড করার জন্য প্রস্তুত৷

Xi'an Hoan আপনার পণ্য উন্নয়ন কর্মপ্রবাহকে স্ট্রীমলাইন করার জন্য ব্যাপক ডিজিটাল ইঞ্জিনিয়ারিং সম্পদ প্রদান করে:

• মাল্টি-ফরম্যাট CAD লাইব্রেরি:3D মডেলগুলি STEP (.stp), IGES (.igs) এবং সলিডওয়ার্কস, অটোডেস্ক উদ্ভাবক, CATIA, এবং PTC Creo-এর জন্য নেটিভ ফরম্যাটে উপলব্ধ, সমস্ত প্রধান যান্ত্রিক CAD প্ল্যাটফর্মের সাথে সামঞ্জস্যপূর্ণ
• কনফিগারেশন ভেরিয়েন্ট:প্রতিটি মডেল প্যাকেজে বেস-মাউন্ট করা, সাইড-মাউন্ট করা, এবং সঠিক মাউন্টিং হোল জ্যামিতি এবং ফাস্টেনার ক্লিয়ারেন্স জোন সহ 45-ডিগ্রি কম্প্রেশন ওরিয়েন্টেশন রয়েছে
• ভর বৈশিষ্ট্য:সিস্টেম-স্তরের ভর বাজেট এবং গতিশীল বিশ্লেষণের জন্য CAD ফাইলগুলির মধ্যে সঠিক ওজন, মাধ্যাকর্ষণ কেন্দ্র এবং জড়তা ডেটার মুহূর্ত অন্তর্ভুক্ত রয়েছে
• সমাবেশ সংহতকরণ:সরলীকৃত খামের জ্যামিতি ভেরিয়েন্টগুলি বড়-সমাবেশের কার্যক্ষমতার জন্য উপলব্ধ, ডকুমেন্টেশন তৈরির জন্য বিশদ মডেলগুলির পাশাপাশি
• উপকরণের বিল:সহগামী স্পেসিফিকেশন শীট সংগ্রহ এবং গুণমান ডকুমেন্টেশনের জন্য সম্পূর্ণ উপাদান, সমাপ্তি এবং মাত্রিক ডেটা সরবরাহ করে

প্রযুক্তিগত বিশেষ উল্লেখ

মাউন্টিং বার উপাদান এবং সারফেস ফিনিশ বিকল্প

• সাদা অ্যানোডাইজিং (স্ট্যান্ডার্ড) সহ অ্যালুমিনিয়াম অ্যালয় 6061-T6:বৈদ্যুতিকভাবে অ-পরিবাহী পৃষ্ঠ চিকিত্সা যা প্রাকৃতিক ধাতব চেহারা সংরক্ষণ করার সময় কঠোরতা বৃদ্ধি করে। সাধারণ নির্ভুলতা সরঞ্জাম অ্যাপ্লিকেশনের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন
• হার্ড অ্যানোডাইজিং সহ অ্যালুমিনিয়াম অ্যালয় 6061-T6 (ঐচ্ছিক):গাঢ় চেহারা সঙ্গে গভীরভাবে শক্ত পৃষ্ঠ স্তর. যান্ত্রিক ঘর্ষণ, ঘন ঘন হ্যান্ডলিং, বা কঠোর রাসায়নিক এক্সপোজার সাপেক্ষে ইনস্টলেশনের জন্য নির্বাচিত
• স্টেইনলেস স্টীল বার (ঐচ্ছিক):সর্বাধিক জারা প্রতিরোধের, চৌম্বকীয় ব্যাপ্তিযোগ্যতা নিয়ন্ত্রণ, বা বিদ্যমান স্টেইনলেস স্টীল মাউন্টিং কাঠামোর সাথে মিলে যাওয়া অ্যাপ্লিকেশনগুলির জন্য অ্যালুমিনিয়ামের বিকল্প হিসাবে উপলব্ধ

মূল কর্মক্ষমতা বৈশিষ্ট্য

• কোন হামাগুড়ি বা বার্ধক্য:অল-ধাতু নির্মাণ ভিসকোয়েলাস্টিক শিথিলকরণ এবং অক্সিডেটিভ হার্ডেনিং দূর করে যা ইলাস্টোমেরিক আইসোলেটরকে প্লেগ করে
• উচ্চ অভ্যন্তরীণ স্যাঁতসেঁতে:আন্তঃ-স্ট্র্যান্ড ঘর্ষণ তরল ফুটো, সীল অবক্ষয়, বা তাপমাত্রা সংবেদনশীলতা ছাড়াই ধারাবাহিক শক্তি অপচয় প্রদান করে
• অত্যন্ত রুক্ষ:7*19 স্ট্র্যান্ড নির্মাণ সহ স্টেইনলেস স্টিলের তার ক্লান্তি ব্যর্থতা ছাড়াই বারবার নমনীয় লোডিং সহ্য করে
• সমস্ত-অক্ষ সুরক্ষা:একক বিচ্ছিন্নকারী একই সাথে কম্প্রেশন, শিয়ার এবং রোল ইনপুট পরিচালনা করে
• পরিবেশগতভাবে প্রতিরোধী:রাসায়নিক এজেন্ট, সমুদ্রের জল, ওজোন, অতিবেগুনী বিকিরণ, আর্দ্রতা এবং লবণের কুয়াশা দ্বারা প্রভাবিত নয়
• কমপ্যাক্ট এবং লাইটওয়েট:0.25 কেজি ইউনিট ওজন বায়ুবাহিত, বহনযোগ্য, এবং স্থান-সীমাবদ্ধ ইনস্টলেশনের জন্য আদর্শ

অ্যাপ্লিকেশন

Xi'an Hoan Microwave Co. Ltd সম্পর্কে

2005 সালে প্রতিষ্ঠিত এবং জিয়ান, চীনে সদর দফতর, জিয়ান হোয়ান কম্পন বিচ্ছিন্নতা এবং শক্তি শোষণ সমাধানগুলির একটি বিশেষ প্রস্তুতকারক। কোম্পানিটি 100 টিরও বেশি বিশেষজ্ঞের একটি ডেডিকেটেড ইঞ্জিনিয়ারিং দল সহ 500 টিরও বেশি পেশাদার নিয়োগ করে। ISO 9001:2015 সার্টিফিকেশনের অধীনে কাজ করে, Xi'an Hoan 25 টিরও বেশি দেশে গ্রাহকদেরকে একটি পণ্য পোর্টফোলিও অন্তর্ভুক্ত করে তারের দড়ি আইসোলেটর, কম্পন মাউন্ট, ঘর্ষণ ড্যাম্পার, শক শোষক এবং LC ফিল্টার সহ পরিষেবা দেয়। আমাদের সমাধানগুলি শিল্প যন্ত্রপাতি, সামুদ্রিক প্রকৌশল, বিদ্যুৎ উৎপাদন, রেলওয়ে এবং পরিবহন ব্যবস্থা, নির্ভুল যন্ত্র, এবং বাণিজ্যিক বিল্ডিং পরিষেবা জুড়ে স্থাপন করা হয়।

আজই আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুনআপনার পরবর্তী ডিজাইনে JGX-0160D-3.2A সংহত করার জন্য 3D CAD মডেল, প্রযুক্তিগত ডেটাশিট বা একটি অ্যাপ্লিকেশন-নির্দিষ্ট পরামর্শের অনুরোধ করতে।
