JGX-0160D-3.2A তারের দড়ি কম্পন বিচ্ছিন্নকরণ অপ্টিমাইজড প্রাকৃতিক ফ্রিকোয়েন্সি শূন্য আউটগ্যাসিং পরিষ্কার রুম ভ্যাকুয়াম ব্যবহারের জন্য

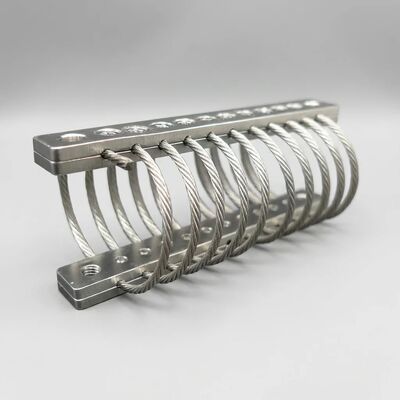

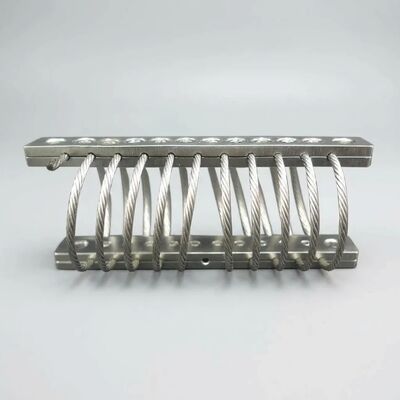

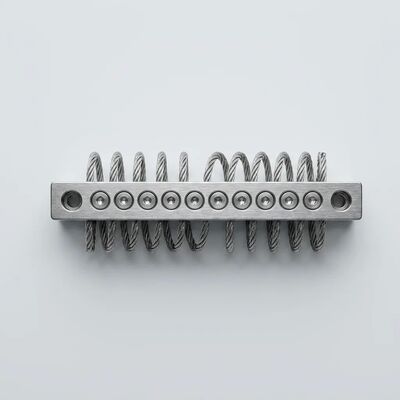

JGX-0160D-3.2A অল-মেটাল তারের দড়ি কম্পন আইসোলেটর

দ্যJGX-0160D-3.2Aএই ১০ লুপ কমপ্যাক্ট ওয়্যার রোপ আইসোলেটরটি অণুসংক্রান্ত দূষণ ছাড়া কার্যকর কম্পন বিচ্ছিন্নতা প্রদান করে।,১.৬ মিমি স্টেইনলেস স্টীল ৩০৪ ক্যাবল এবং অ্যালুমিনিয়াম খাদ ৬০৬১-টি৬ এর ক্ল্যাম্পিং বার দিয়ে নির্মিত, এটি ০.২৫ কেজি প্যাকেজে ৩.২ কেজি স্ট্যাটিক লোড রেটিং বহন করে।এর সম্পূর্ণ ধাতব নির্মাণ গ্যাস নিঃসরণ দূর করেইলাস্টোমারিক মাউন্টগুলির সাথে অন্তর্নিহিত, কণা ছড়িয়ে পড়া এবং রাসায়নিক লিকিং, এটিকে ক্লিনরুম, ভ্যাকুয়াম চেম্বার, অর্ধপরিবাহী এবং অপটিক্যাল অ্যাপ্লিকেশনগুলির জন্য পছন্দসই বিচ্ছিন্নতা সমাধান করে তোলে।সি'য়ান হোয়ান মাইক্রোওয়েভ কো দ্বারা নির্মিতআইএসও ৯০০১ঃ২০১৫ মান ব্যবস্থাপনার অধীনে।

প্রাকৃতিক ফ্রিকোয়েন্সি অপ্টিমাইজেশনের বিজ্ঞান

কার্যকর কম্পন বিচ্ছিন্নতা একটি মৌলিক সম্পর্কের উপর নির্ভর করেঃআইসোলেটরের প্রাকৃতিক ফ্রিকোয়েন্সি অপারেটিং পরিবেশে প্রভাবশালী উত্তেজনার ফ্রিকোয়েন্সির নীচে পর্যাপ্ত মার্জিন দ্বারা অবস্থিত হতে হবে যাতে পছন্দসই সংক্রমণযোগ্যতা হ্রাস অর্জন করা যায়. JGX-0160D-3.2A এর জন্য, Xi'an Hoan অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং প্রক্রিয়ার অংশ হিসাবে বিস্তারিত ফ্রিকোয়েন্সি-ডোমেন বিশ্লেষণ প্রদান করেঃ

• স্ট্যাটিক ডিফ্লেকশন বিশ্লেষণঃসমর্থিত ভর অধীনে, বিচ্ছিন্নকারী এর স্ট্যাটিক বাঁক তার উল্লম্ব প্রাকৃতিক ফ্রিকোয়েন্সি নির্ধারণ করে।সাধারণ প্রাকৃতিক ফ্রিকোয়েন্সি ১৫ থেকে ২৫ হার্জ পর্যন্ত, প্রায় 21~35 Hz এর উপরে উত্তেজনার ফ্রিকোয়েন্সির জন্য বিচ্ছিন্নতা কার্যকারিতা প্রদান করে (transmissibility < 1)
• ট্রান্সমিশিবিলিটি কার্ভ পূর্বাভাসঃইঞ্জিনিয়াররা কম্প্রেশন, সিয়ার, এবং রোল অক্ষের জন্য ফ্রিকোয়েন্সি বক্ররেখার তুলনায় সম্পূর্ণ শক্তি প্রেরণযোগ্যতা গণনা করে,সম্পূর্ণ সরঞ্জাম অপারেটিং গতি পরিসীমা জুড়ে বিচ্ছিন্নতা লক্ষ্যমাত্রা পূরণ করা হয় কিনা তা যাচাই করার অনুমতি দেয়
• মোডাল বিচ্ছেদ যাচাইকরণঃসিস্টেম বিশ্লেষণ আইসোলেটর-রেজোনেন্স অঞ্চলের মধ্যে পর্যাপ্ত ফ্রিকোয়েন্সি বিচ্ছেদ এবং সমর্থিত সরঞ্জামগুলির কাঠামোগত মোড এবং মাউন্ট ফাউন্ডেশনের রেজোনেন্স ফ্রিকোয়েন্সি উভয়ই নিশ্চিত করে,একযোগে প্রসারিত হওয়ার ঝুঁকি দূর করা
• লোড বিতরণ মডেলিংঃমাল্টি-আইসোলেটর ইনস্টলেশনের জন্য, প্রতিটি JGX-0160D-3 নিশ্চিত করে সরঞ্জামের মাধ্যাকর্ষণ কেন্দ্রের বিচ্যুতির হিসাবের জন্য পৃথক আইসোলেটর লোড গণনা করা হয়।2A তার পূর্বাভাসযোগ্য প্রাকৃতিক ফ্রিকোয়েন্সি আচরণের জন্য তার ডিজাইন লোড পরিসীমা মধ্যে কাজ করে
• ডিম্পিং অবদান:> ১৫% কুলম্ব ডিম্পিং অনুপাত স্বাভাবিক ফ্রিকোয়েন্সিতে রেজোনেন্স পরিবর্ধনকে প্রায় ৩৪* এ সীমাবদ্ধ করে, হালকাভাবে ডিম্পিং স্প্রিং আইসোলেটরগুলির জন্য ১০২০* এর তুলনায়।স্টার্ট-আপ এবং বন্ধের সময়ও শক্তিশালী সুরক্ষা প্রদান করে যা রেজোনেন্ট অঞ্চলে দিয়ে যায়

জিরো আউটগ্যাসিং: কেন অল-মেটাল নির্মাণ গুরুত্বপূর্ণ

ক্লিন রুম উত্পাদন এবং ভ্যাকুয়াম সিস্টেম অ্যাপ্লিকেশনগুলিতে, পরিবেশের মধ্যে প্রবেশ করা প্রতিটি উপাদান একটি সম্ভাব্য দূষণের উত্স হয়ে ওঠে।প্রচলিত কম্পন মাউন্ট তাদের উপাদান গঠন কারণে একটি উল্লেখযোগ্য ঝুঁকি প্রতিনিধিত্ব করে:

• ইলাস্টোমার আউটগ্যাসিং প্রক্রিয়াঃরাবার এবং পলিউরেথেন বিচ্ছিন্নকারীরা অবিচ্ছিন্নভাবে অস্থির জৈব যৌগ (ভিওসি) প্রকাশ করে যার মধ্যে অ-প্রতিক্রিয়াশীল মনোমার, প্লাস্টিকাইজার্স, অ্যান্টিঅক্সিডেন্ট এবং হার্নিং এজেন্ট রয়েছে। ভ্যাকুয়াম সিস্টেমে,এই উদ্বায়ী উপাদানগুলি বেস চাপ বাড়ায়, সংবেদনশীল পৃষ্ঠগুলিকে দূষিত করে এবং অনুঘটকগুলিকে বিষাক্ত করতে পারে বা জমাট বাঁধার রসায়ন পরিবর্তন করতে পারে
• আণবিক ফিল্ম অবক্ষয়ঃগ্যাসহীন যৌগগুলি অপটিক্যাল পৃষ্ঠের উপর ঘনীভূত হয়, আণবিক ফিল্ম গঠন করে যা সংক্রমণ হ্রাস করে, ছড়িয়ে পড়া বৃদ্ধি করে এবং লেজার সিস্টেম, ইমেজিং সেন্সর,এবং বর্ণনাকারী যন্ত্রপাতি
• পার্টিকুলেট জেনারেশনঃনমনীয় চক্রের সময় ইলাস্টোমারগুলি ক্ষয় করে, মাইক্রন এবং উপ-মাইক্রন কণা মুক্তি দেয় যা ক্লিনরুম কণা গণনার স্পেসিফিকেশন লঙ্ঘন করে এবং অর্ধপরিবাহী ওয়েফার প্রক্রিয়াকরণে ত্রুটি সৃষ্টি করতে পারে

JGX-0160D-3.2A উপাদান নির্বাচনের মাধ্যমে এই ব্যর্থতা মোডগুলি দূর করেঃ

• স্টেইনলেস স্টীল 304 তারের দড়িঃ7*19 স্ট্র্যান্ড নির্মাণ, স্বতন্ত্রভাবে জৈবিক সামগ্রী মুক্ত, ভ্যাকুয়ামের অধীনে গ্যাস ছাড়াই, অটোক্ল্যাভ সহ সমস্ত সাধারণ নির্বীজন পদ্ধতির সাথে সামঞ্জস্যপূর্ণ (স্যাচুরেটেড বাষ্প 121 °C/134 °C এ),গামা বিকিরণ, ইথিলিন অক্সাইড, এবং হাইড্রোজেন পারক্সাইড প্লাজমা
• অ্যালুমিনিয়াম খাদ 6061-T6 ক্ল্যাম্পিং বারঃস্থিতিশীল পৃষ্ঠের অক্সাইড স্তর সহ বাঁধা অ্যালুমিনিয়াম, কোনও জৈবিক লেপ বা চিকিত্সার প্রয়োজন নেই, অ্যানোডাইজিং বিকল্পগুলি (সাদা বা শক্ত) অজৈব ইলেক্ট্রোলাইটিক প্রক্রিয়া ব্যবহার করে যা শূন্য জৈবিক অবশিষ্টাংশ উত্পাদন করে
• কোন আঠালো নেই, কোন লুব্রিকেন্ট নেই:তারের দড়িটি যান্ত্রিকভাবে বারগুলির মধ্যে আবদ্ধ হয় manufacturing উত্পাদনের কোনও পর্যায়ে কোনও আঠালো এজেন্ট, থ্রেড-লকিং যৌগ বা সমাবেশ লুব্রিকেন্ট ব্যবহার করা হয় না

ক্লিন রুম এবং ভ্যাকুয়াম সামঞ্জস্যতা যাচাইকরণ

সিমলেস ইঞ্জিনিয়ারিং ইন্টিগ্রেশন সাপোর্ট

সি'য়ান হোয়ান আপনার নির্দিষ্ট অ্যাপ্লিকেশনে JGX-0160D-3.2A সর্বোত্তমভাবে সম্পাদন করে তা নিশ্চিত করার জন্য শেষ থেকে শেষ নকশা ইন্টিগ্রেশন পরিষেবা সরবরাহ করেঃ

• প্রাথমিক নকশা পর্যালোচনাঃআমাদের প্রকৌশলীরা আপনার সরঞ্জাম স্পেসিফিকেশন, কম্পন পরিবেশ চরিত্রগতকরণ তথ্য এবং নিরোধক কর্মক্ষমতা লক্ষ্যমাত্রা পর্যালোচনা অনুকূল নিরোধক কনফিগারেশন এবং পরিমাণ সুপারিশ
• সিএডি মডেল অ্যাক্সেসঃহস্তক্ষেপ পরীক্ষা এবং সমাবেশ ডকুমেন্টেশনের জন্য সঠিক জ্যামিতি সহ STEP, IGES এবং প্রধান নেটিভ সিএডি ফর্ম্যাটে (সলিডওয়ার্কস, ইনভেন্টর, CATIA, ক্রিও) সরবরাহ করা বিস্তারিত 3 ডি মডেল
• কনফিগারেশন লাইব্রেরি মাউন্ট করুনঃবেস-মাউন্ট, সাইড-মাউন্ট এবং 45 ডিগ্রি সংকোচনের দিকনির্দেশের জন্য মডেল উপলব্ধ; অ-মানক মাউন্ট ইন্টারফেসের জন্য কাস্টম বার জ্যামিতি বিকাশ করা যেতে পারে
• পারফরম্যান্স ডকুমেন্টেশনঃপ্রতিটি অ্যাপ্লিকেশন একটি প্রযুক্তিগত প্রতিবেদন পায় যার মধ্যে পূর্বাভাসিত ট্রান্সমিসিবিলিটি কার্ভ, প্রাকৃতিক ফ্রিকোয়েন্সি বিশ্লেষণ, স্ট্যাটিক লোড যাচাইকরণ এবং ইনস্টলেশনের প্রস্তাবিত টর্ক মান রয়েছে
• প্রোটোটাইপ এবং টেস্ট সাপোর্টঃসিরিজ উৎপাদন বাধ্যবাধকতার আগে ফিট-চেক এবং ইন-সাইট পারফরম্যান্স ভ্যালিডেশনের জন্য কনফিগার করা প্রোটোটাইপ ইউনিট

টেকনিক্যাল স্পেসিফিকেশন

মূল বৈশিষ্ট্য

• ১০০% ধাতব নির্মাণঃশূন্য জৈব পদার্থ, শূন্য গ্যাস নিঃসরণ, শূন্য কণা উত্পাদন
• কোন জঘন্যতা বা বয়স্কতা নেই:যান্ত্রিক বৈশিষ্ট্যগুলি পুরো সরঞ্জামের জীবনকালের জন্য স্থিতিশীল
• ফ্রিকোয়েন্সি-নিরপেক্ষ ডিম্পিংঃ>১৫% ডিম্পিং সাব-হার্টজ থেকে কিলোহার্টজ ব্যাপ্তি থেকে বজায় রাখা
• সমস্ত অক্ষের বিচ্ছিন্নতাঃএকটি একক কম্প্যাক্ট ইউনিট থেকে একযোগে কম্প্রেশন, কাটিয়া এবং রোল কার্যকর
• পরিবেশগত অনাক্রম্যতা:রাসায়নিক, সমুদ্রের জল, ওজোন, ইউভি, আর্দ্রতা, লবণ স্প্রে দ্বারা প্রভাবিত নয়
• জীবাণুমুক্তঃঅটোক্লেভ, গামা, ইটিও এবং এইচ 2 ও 2 প্লাজমা স্টেরিলাইজেশনের সাথে সামঞ্জস্যপূর্ণ
• ইউএইচভি সামঞ্জস্যপূর্ণঃভার্চুয়াল ফুটো বা দূষণের ঝুঁকি ছাড়াই অতি উচ্চ ভ্যাকুয়াম পরিবেশে উপযুক্ত
• রক্ষণাবেক্ষণ মুক্তঃকোন পরিদর্শন, তৈলাক্তকরণ, সমন্বয় বা নির্ধারিত প্রতিস্থাপন প্রয়োজন হয় না

সেক্টর অনুযায়ী অ্যাপ্লিকেশন উদাহরণ

সি'য়ান হোয়ান মাইক্রোওয়েভ কো লিমিটেড সম্পর্কে।

২০০৫ সালে চীনের সিয়ান শহরে প্রতিষ্ঠিত, সিয়ান হোয়ান ৫০০ এরও বেশি কর্মচারী এবং ১০০+ জন প্রকৌশল বিভাগের সাথে কম্পন বিচ্ছিন্ন পণ্যগুলির শীর্ষস্থানীয় প্রস্তুতকারক হয়ে উঠেছে। আইএসও ৯০০১ঃ২০১৫ সালে সার্টিফাইড প্রতিষ্ঠানটি তারের দড়ি বিচ্ছিন্নকারী উত্পাদন করে, কম্পন মাউন্ট, ঘর্ষণ ড্যাম্পার, শক শোষক এবং এলসি ফিল্টারগুলি অর্ধপরিবাহী উত্পাদন, যথার্থ অপটিক্স, শিল্প স্বয়ংক্রিয়তা, সামুদ্রিক প্রকৌশল সহ শিল্পগুলিতে পরিবেশন করে,বিদ্যুৎ উৎপাদন২৫ টিরও বেশি দেশের গ্রাহকদের সাথে, সি'য়ান হোয়ান কাস্টমাইজড বিচ্ছিন্নতা সমাধান সরবরাহের জন্য অ্যাপ্লিকেশন-নির্দিষ্ট ইঞ্জিনিয়ারিং সহায়তার সাথে উত্পাদন স্কেলকে একত্রিত করে।

আজই আমাদের অ্যাপ্লিকেশন টিমের সাথে যোগাযোগ করুনআপনার ক্লিনরুম, ভ্যাকুয়াম, অথবা যথার্থ যন্ত্রপাতি আইসোলেশনের প্রয়োজনীয়তা নিয়ে আলোচনা করতে অথবা JGX-0160D-3 এর জন্য 3D CAD মডেল এবং একটি প্রাকৃতিক ফ্রিকোয়েন্সি বিশ্লেষণের অনুরোধ করতে।আপনার নির্দিষ্ট আবেদনে 2A.
