JGX-0240D-6.3A তারের দড়ি কম্পন বিচ্ছিন্নকারী উচ্চ ক্লান্তি জীবন ডুয়াল-মোড অপারেশন ট্রানজিট সুরক্ষা নন-লিনিয়ার ড্যাম্পিং

JGX-0240D-6.3A ওয়্যার রোপ ভাইব্রেশন আইসোলেটর - ধাতব ক্লান্তি বিজ্ঞান অবিচ্ছিন্ন-ডিউটি ​​আইসোলেশনে প্রয়োগ করা হয়েছে

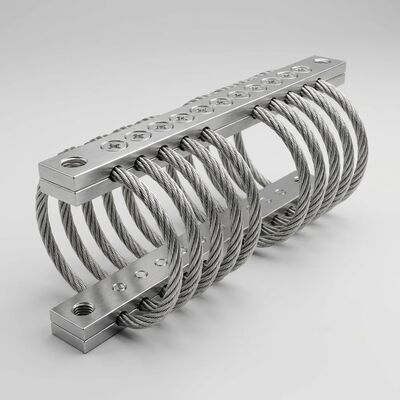

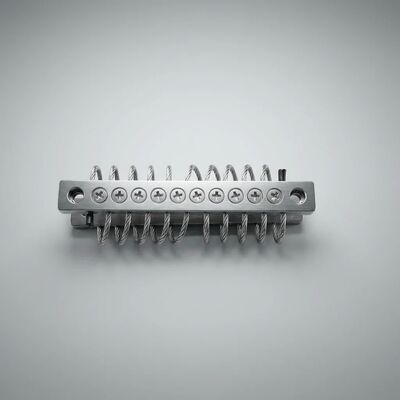

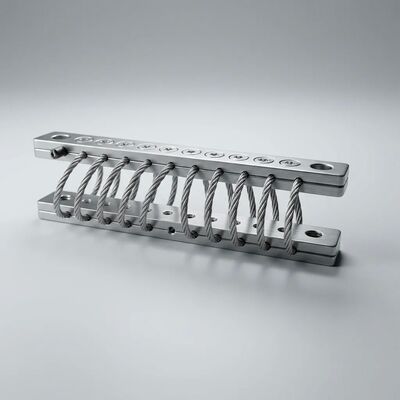

দJGX-0240D-6.3AJGX-0240 সিরিজে Xi'an Hoan এর মিড-রেঞ্জ ওয়্যার রোপ ভাইব্রেশন আইসোলেটর প্রতিনিধিত্ব করে, একটি পরিমার্জিত 10-লুপ জ্যামিতিতে সাজানো 2.4 মিমি ব্যাস স্টেইনলেস স্টীল 304 কেবল নিযুক্ত করে এবং প্রতি ইউনিটে 6.3 কেজি স্ট্যাটিক লোডের জন্য রেট করা হয়েছে। একটি কমপ্যাক্ট 0.45 কেজি স্ব-ওজন সহ, এই আইসোলেটরটি শিল্প সরঞ্জাম সুরক্ষায় তিনটি গুরুত্বপূর্ণ প্রয়োজনীয়তা মোকাবেলা করার জন্য প্রথম নীতিগুলি থেকে ইঞ্জিনিয়ার করা হয়েছে:ধাতুবিদ্যা-গ্যারান্টিড উচ্চ ক্লান্তি জীবন24/7 একটানা-ডিউটি ​​যন্ত্রপাতির জন্য,সমন্বিত ডুয়াল-মোড সুরক্ষাযা পৃথক অপারেশনাল এবং ট্রানজিট আইসোলেশন সিস্টেমের প্রয়োজনীয়তা দূর করে, এবংনন-লিনিয়ার প্রগতিশীল স্যাঁতসেঁতেযা সহজাতভাবে বহিরাগত স্নুবার বা ভ্রমণ স্টপ ছাড়াই ওভারলোড ইভেন্টের সময় যান্ত্রিক নিচ থেকে বাধা দেয়। ISO 9001:2015 সার্টিফাইড ম্যানুফ্যাকচারিং ব্যাচ-টু-ব্যাচ ধারাবাহিকতা নিশ্চিত করে।

অসীম ক্লান্তি জীবনের ধাতুবিদ্যা

যান্ত্রিক উপাদানগুলিতে ক্লান্তি ব্যর্থতা ভাল বৈশিষ্ট্যযুক্ত নীতিগুলি অনুসরণ করে: চক্রীয় চাপের প্রশস্ততা, গড় চাপের স্তর, উপাদান সহ্য করার সীমা এবং চাপের ঘনত্বের কারণগুলি সম্মিলিতভাবে নির্ধারণ করে যে একটি উপাদান শেষ পর্যন্ত ব্যর্থ হবে বা অনির্দিষ্টকালের জন্য বেঁচে থাকবে কিনা। JGX-0240D-6.3A এর তারের দড়ি ডিজাইন কার্যকরভাবে সীমাহীন পরিষেবা জীবনের জন্য এই নীতিগুলিকে কাজে লাগায়:

• ধৈর্য সীমার নিচে:Austenitic স্টেইনলেস স্টীল একটি সত্যিকারের ক্লান্তি সহ্য করার সীমা প্রদর্শন করে - একটি চাপের প্রশস্ততা যার নিচে চক্রের সংখ্যা নির্বিশেষে ক্লান্তি ব্যর্থতা ঘটবে না। 7*19 স্ট্র্যান্ড নির্মাণে 133টি পৃথক তারের প্রতিটি রেট করা লোড অবস্থার অধীনে এই থ্রেশহোল্ডের নীচে একটি চাপ স্তরে কাজ করে, যার অর্থ উপাদানটি কখনই সসীম-জীবন ক্লান্তি শাসনে প্রবেশ করে না। এটি ইলাস্টোমেরিক মাউন্টগুলির থেকে মৌলিকভাবে আলাদা যেখানে পলিমার চেইন ছিদ্র প্রতিটি চক্রের সাথে জমা হয়, যা চূড়ান্ত ব্যর্থতার গ্যারান্টি দেয়
• বিতরণকৃত স্ট্রেন আর্কিটেকচার:যখন আইসোলেটরটি বিচ্যুত হয়, তখন নমন বক্রতা সমস্ত 10টি তারের দড়ি লুপ জুড়ে বিতরণ করা হয়। প্রতিটি লুপের মধ্যে, 7*19 স্ট্র্যান্ড জ্যামিতি আরও 7টি বাইরের স্ট্র্যান্ড জুড়ে বাঁকানো বিতরণ করে, প্রতিটিতে 19টি পৃথক তার রয়েছে। এই মাল্টি-লেভেল লোড শেয়ারিং চাপের ঘনত্বকে দূর করে যা সহজ বসন্ত বা ইলাস্টোমার ডিজাইনে ক্লান্তি ফাটল শুরু করে।
• ফ্রেটিং-ওয়্যার রেজিস্ট্যান্স:আন্তঃ-স্ট্র্যান্ড ঘর্ষণ যা স্যাঁতসেঁতে প্রদান করে তা একটি সম্ভাব্য বিরক্তিকর উদ্বেগও উপস্থাপন করে। যাইহোক, স্টেইনলেস স্টিলের তারের পৃষ্ঠগুলি বারবার মাইক্রো-স্লিপ অবস্থার অধীনে একটি স্থিতিশীল, স্ব-সীমাবদ্ধ অক্সাইড গ্লেজ তৈরি করে। এই ট্রাইবোলজিক্যাল স্তরটি কার্যকরী স্যাঁতসেঁতে করার জন্য প্রয়োজনীয় ঘর্ষণ সহগ বজায় রাখার সময় অন্তর্নিহিত ধাতুকে রক্ষা করে, দুর্বলভাবে মিলিত স্লাইডিং জোড়ায় প্রগতিশীল উপাদানের ক্ষতি ছাড়াই
• পরিবেশগত ত্বরণ নেই:বেশিরভাগ ইঞ্জিনিয়ারিং অ্যালয়গুলিতে ক্লান্তি ফাটল বৃদ্ধি ক্ষয়কারী পরিবেশ (জারা ক্লান্তি) দ্বারা ত্বরান্বিত হয়। JGX-0240D-6.3A এর স্টেইনলেস স্টীল 304 নির্মাণ সামুদ্রিক বায়ুমণ্ডল এবং হালকা রাসায়নিক এক্সপোজার সহ সমস্ত স্বাভাবিক শিল্প পরিবেশে এই ত্বরণ প্রক্রিয়া থেকে প্রতিরোধী। ল্যাবরেটরির বাতাসে পরিমাপ করা ক্লান্তি কর্মক্ষমতা বিচ্ছিন্নকারীর জীবনকাল জুড়ে ইনস্টল করা কর্মক্ষমতার প্রতিনিধি

ডুয়াল-মোড সুরক্ষা: ট্রানজিট-বনাম-অপারেশন সমঝোতা দূর করা

প্রথাগত সরঞ্জাম বিচ্ছিন্নকরণ কৌশলগুলি প্রায়শই একটি অপারেশনাল দ্বন্দ্ব তৈরি করে: নরম মাউন্টগুলি অপারেশন চলাকালীন কম্পন বিচ্ছিন্নতাকে অনুকূল করে তবে পরিবহনের সময় অত্যধিক চলাচলের অনুমতি দেয়, যখন কঠোর মাউন্টগুলি ট্রানজিট শক থেকে রক্ষা করে তবে পরিষেবাতে দুর্বল কম্পন ক্ষয় প্রদান করে। JGX-0240D-6.3A এর অন্তর্নিহিত যান্ত্রিক বৈশিষ্ট্যের মাধ্যমে এটি সমাধান করে:

• অপারেশনাল মোড:স্বাভাবিক কম্পন প্রশস্ততার (±2-5 মিমি) অধীনে, তারের দড়ি লুপগুলি একটি কম-কঠিনতা শাসনে কাজ করে যেখানে আন্তঃ-স্ট্র্যান্ড ঘর্ষণ সামঞ্জস্যপূর্ণ >15% স্যাঁতসেঁতে প্রদান করে। আইসোলেটরের প্রাকৃতিক ফ্রিকোয়েন্সি 12-20 Hz (লোড-নির্ভর) সাধারণ যন্ত্রপাতি উত্তেজনা ফ্রিকোয়েন্সির নীচে অবস্থান করে, ক্রমাগত অপারেশন চলাকালীন কার্যকর বিচ্ছিন্নতার জন্য ট্রান্সমিসিবিলিটি <1 প্রদান করে
• ট্রানজিট মোড (স্বয়ংক্রিয়):পরিবহন শক (±8-15 মিমি) এর বৃহত্তর স্থানচ্যুতির শিকার হলে, তারের দড়ি জ্যামিতি তার প্রগতিশীল দৃঢ়তা অঞ্চলে রূপান্তরিত হয়। কার্যকর বসন্তের হার অ-রৈখিকভাবে বৃদ্ধি পায়, মোট স্থানচ্যুতিকে সীমিত করে একই সাথে কুলম্ব ড্যাম্পিং ফোর্স বাড়ায় - বড় আন্দোলনগুলি আনুপাতিকভাবে আরও ঘর্ষণ তৈরি করে। আইসোলেটরটি হ্যান্ডলিং ড্রপ, গাড়ির প্রভাব এবং রেল শক শোষণ করে বটম আউট না করে এবং কোনও ম্যানুয়াল কনফিগারেশন পরিবর্তনের প্রয়োজন ছাড়াই
• বিরামহীন স্থানান্তর:মোডগুলির মধ্যে কোন বিচ্ছিন্ন সুইচিং পয়েন্ট নেই। কঠোরতা এবং স্যাঁতসেঁতে বৈশিষ্ট্যগুলি স্থানচ্যুতি প্রশস্ততার সাথে ক্রমাগত পরিবর্তিত হয়, সমস্ত অপারেটিং এবং ট্রানজিট অবস্থার মধ্যে মসৃণ, অনুমানযোগ্য আচরণ নিশ্চিত করে। যন্ত্রপাতি ডিজাইনারদের আলাদা অপারেশনাল এবং ট্রানজিট আইসোলেশন সিস্টেম নির্দিষ্ট করতে হবে না, যান্ত্রিক নকশা এবং ইনস্টলেশন/কমিশনিং ওয়ার্কফ্লো উভয়কেই সরল করে
• ইনস্টলেশন সরলীকরণ:কারণ JGX-0240D-6.3A উভয় মোডেই সর্বদা সক্রিয় থাকে, পরিবহনের পরে অপসারণ করার জন্য কোনও লক-ডাউন বোল্ট নেই, বাতিল করার জন্য কোনও ট্রানজিট বন্ধনী নেই এবং ভুলে যাওয়া শিপিং বাধাগুলি থেকে সরঞ্জামের ক্ষতি হওয়ার কোনও ঝুঁকি নেই৷ কারখানায় ইনস্টল করা আইসোলেটরগুলি শিপিং, হ্যান্ডলিং, ইনস্টলেশন, কমিশনিং এবং পুরো অপারেশনাল জীবনের মাধ্যমে সরঞ্জামগুলিকে রক্ষা করে।

নন-লিনিয়ার ড্যাম্পিং মেকানিক্স: বিল্ট-ইন বটমিং-আউট প্রতিরোধ

রৈখিক কম্পন বিচ্ছিন্নকারীর একটি সুপরিচিত দুর্বলতা রয়েছে: যখন উত্তেজনা ডিজাইনের প্রশস্ততা অতিক্রম করে, তখন বিচ্ছিন্নকারী তার যান্ত্রিক সীমার দিকে সরে যায় এবং ট্র্যাভেল স্টপকে প্রভাবিত করে, একটি শক পালস সরাসরি সুরক্ষিত সরঞ্জামগুলিতে প্রেরণ করে। JGX-0240D-6.3A জ্যামিতি-চালিত অ-রৈখিকতার মাধ্যমে এই ব্যর্থতা মোডটি দূর করে:

• প্রগতিশীল জ্যামিতিক শক্ত করা:তারের দড়ি লুপগুলি তাদের সর্বাধিক স্থানচ্যুতির দিকে বিচ্যুত হওয়ার সাথে সাথে তারের জ্যামিতি এমনভাবে পরিবর্তিত হয় যা কার্যকর দৃঢ়তা বাড়ায়। লুপগুলি আঁটসাঁট হয়ে যায়, বাঁকের ব্যাসার্ধ হ্রাস পায় এবং আটকে থাকা তারের মাধ্যমে লোডের পথ আরও সরাসরি হয়ে যায়। এই জ্যামিতিক প্রভাবটি একটি মসৃণভাবে ক্রমবর্ধমান বল-স্থানচ্যুতি বক্ররেখা তৈরি করে যা একটি কঠিন যান্ত্রিক সীমার কাছে আসে কিন্তু পৌঁছায় না
• প্রশস্ততা-আনুপাতিক শক্তির অপচয়:কুলম্ব ঘর্ষণ বল স্লাইডিং পৃষ্ঠের মধ্যে স্বাভাবিক বলের সমানুপাতিক। তারের দড়ির টান যখন বিচ্যুতির সাথে বৃদ্ধি পায়, আন্তঃ-স্ট্র্যান্ড যোগাযোগের চাপ বৃদ্ধি পায়, ঘর্ষণ শক্তি বাড়ায় এবং সেই কারণে প্রতি চক্রে শক্তি অপচয় হয়। চরম শক পরিস্থিতিতে, তাত্ক্ষণিক স্যাঁতসেঁতে অনুপাত 25% ছাড়িয়ে যেতে পারে, সাধারণ কম্পন প্রশস্ততার অধীনে নামমাত্র>15% এর তুলনায়
• স্ব-কেন্দ্রিক ইলাস্টিক পুনরুদ্ধার:যেকোনো বিচ্যুতি ঘটনার পর, তারের দড়ির ইলাস্টিক স্ট্রেন এনার্জি আইসোলেটরকে তার নিরপেক্ষ অবস্থানে অবিকল ফিরিয়ে আনে। কোন স্থায়ী সেট নেই, কোন র‍্যাচেটিং ড্রিফ্ট নেই, এবং শক ইভেন্টের পরে ম্যানুয়াল পুনরায় কেন্দ্রীভূত করার জন্য কোন প্রয়োজন নেই। এই আত্মকেন্দ্রিক আচরণ তারের ধাতব স্প্রিং বৈশিষ্ট্যের অন্তর্নিহিত

JGX-0240D-6.3A প্রযুক্তিগত স্পেসিফিকেশন

ক্ল্যাম্পিং বারগুলির জন্য সারফেস ট্রিটমেন্টের বিকল্প

• সাদা অ্যানোডাইজিং (স্ট্যান্ডার্ড):ইলেক্ট্রোলাইটিক অ্যালুমিনিয়াম অক্সাইড স্তর, 5-15 μm পুরুত্ব, বৈদ্যুতিকভাবে অ-পরিবাহী, প্রাকৃতিক ধাতব চেহারা। অন্দর শিল্প এবং সাধারণ সরঞ্জাম অ্যাপ্লিকেশনের জন্য উপযুক্ত
• হার্ড অ্যানোডাইজিং (ঐচ্ছিক):গভীর অক্সাইড স্তর, 25-50 μm পুরুত্ব, উল্লেখযোগ্যভাবে পৃষ্ঠের কঠোরতা বৃদ্ধি (400-500 HV)। ঘষিয়া তুলিয়া ফেলিতে সক্ষম পরিবেশ, বহিরঙ্গন ইনস্টলেশন, বা মাউন্টিং ইন্টারফেসে উন্নত যান্ত্রিক স্থায়িত্ব প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য নির্বাচিত
• স্টেইনলেস স্টীল ক্ল্যাম্পিং বার (ঐচ্ছিক):সামুদ্রিক স্প্ল্যাশ জোন, রাসায়নিক উদ্ভিদ বায়ুমণ্ডল বা খাদ্য-গ্রেড ওয়াশডাউন পরিবেশের জন্য সম্পূর্ণ স্টেইনলেস নির্মাণ। ASTM A967 প্রতি প্যাসিভেটেড

কর্মক্ষমতা বৈশিষ্ট্য সারাংশ

• ধাতবভাবে সীমাহীন ক্লান্তি জীবন - রেট করা অবস্থার অধীনে উপাদান সহনশীলতা সীমার নিচে কাজ করে
• ডুয়াল-মোড সুরক্ষা সর্বদা সক্রিয় - কোনও মোড স্যুইচিং নেই, কোনও লক-ডাউন হার্ডওয়্যার নেই, কোনও ট্রানজিট-নির্দিষ্ট পদ্ধতি নেই
• নন-লিনিয়ার প্রগতিশীল স্যাঁতসেঁতে - বাহ্যিক স্নুবার বা ভ্রমণ স্টপ ছাড়াই অন্তর্নির্মিত ওভারলোড সুরক্ষা
• জিরো ক্রীপ এবং শূন্য বার্ধক্য - কোন ভিসকোয়েলাস্টিক শিথিলতা নেই, অক্সিডেটিভ শক্ত হওয়া নেই, অনির্দিষ্টকালের জন্য স্থিতিশীল বৈশিষ্ট্য
• অল-অ্যাক্স আইসোলেশন - একক কমপ্যাক্ট ইউনিট একই সাথে কম্প্রেশন, শিয়ার এবং রোল ইনপুট পরিচালনা করে
• পরিবেশগতভাবে প্রতিরোধী নির্মাণ - রাসায়নিক, সমুদ্রের জল, ওজোন, ইউভি, আর্দ্রতা, লবণ স্প্রে দ্বারা প্রভাবিত নয়
• প্রশস্ত তাপমাত্রার ক্ষমতা - −40 ° C থেকে +200 ° C পর্যন্ত সম্পূর্ণ কার্যক্ষমতা ছাড়াই
• রক্ষণাবেক্ষণ-মুক্ত অপারেশন - কোনও পরিদর্শন সময়সূচী নেই, কোনও তৈলাক্তকরণ নেই, কোনও অংশ প্রতিস্থাপন নেই

শিল্প অ্যাপ্লিকেশন উদাহরণ

Xi'an Hoan Microwave Co. Ltd সম্পর্কে

জিয়ান, চীনে সদর দফতর এবং 2005 সাল থেকে অপারেটিং, জিয়ান হোয়ান কম্পন বিচ্ছিন্নতা এবং শক্তি শোষণ পণ্যগুলির একটি বিশেষ প্রস্তুতকারক হিসাবে নিজেকে প্রতিষ্ঠিত করেছে। কোম্পানির ISO 9001:2015 প্রত্যয়িত সুবিধা 500 টিরও বেশি কর্মী নিয়োগ করে, যার মধ্যে 100 টিরও বেশি বিশেষজ্ঞের একটি প্রকৌশল বিভাগ সহ কম্পন বিশ্লেষণ, উপকরণ প্রকৌশল এবং পণ্য বিকাশের উপর দৃষ্টি নিবদ্ধ করে। Xi'an Hoan-এর পণ্য পরিসরে তারের দড়ি আইসোলেটর, কম্পন মাউন্ট, ঘর্ষণ ড্যাম্পার, শক শোষক এবং LC ফিল্টার রয়েছে, যা বিশ্বের 25 টিরও বেশি দেশে ফ্যাক্টরি অটোমেশন, মেরিন ইঞ্জিনিয়ারিং, বিদ্যুৎ উৎপাদন, রেলওয়ে সিস্টেম, বিল্ডিং পরিষেবা এবং নির্ভুল উপকরণ জুড়ে গ্রাহকদের সেবা করে।

আজই আমাদের প্রকৌশল বিভাগে যোগাযোগ করুনআপনার ক্রমাগত-ডিউটি ​​ভাইব্রেশন আইসোলেশন অ্যাপ্লিকেশন নিয়ে আলোচনা করতে, ক্লান্তি কর্মক্ষমতা ডকুমেন্টেশনের অনুরোধ করুন, অথবা আপনার নির্দিষ্ট অপারেটিং অবস্থার অধীনে JGX-0240D-6.3A এর প্রোটোটাইপ মূল্যায়নের ব্যবস্থা করুন।
