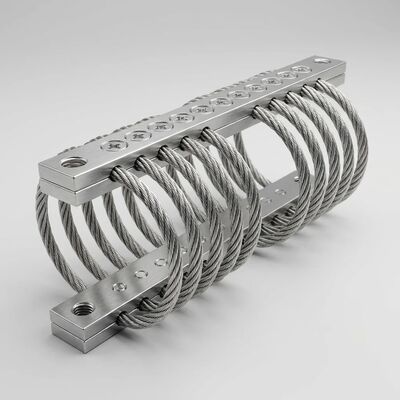

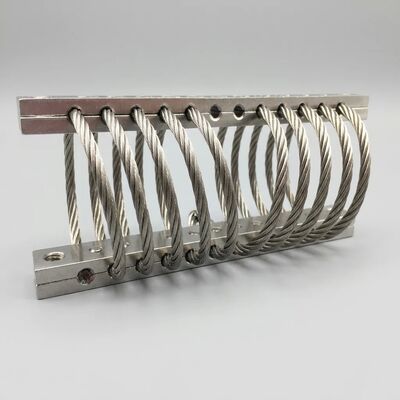

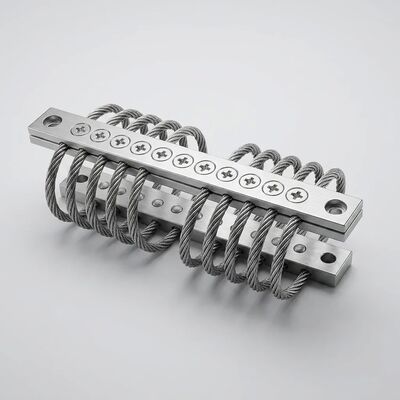

JGX-0320D-17A তারের দড়ি কম্পন বিচ্ছিন্নকারী উচ্চ লোড-টু-ওয়েট অনুপাত কমপ্যাক্ট ডিজাইন ওমনিডাইরেকশনাল মাউন্ট

JGX-0320D-17A তারের দড়ি ভাইব্রেশন আইসোলেটর — কমপ্যাক্ট হাই-পারফরমেন্স ড্যাম্পিং সলিউশন

দJGX-0320D-17Aএকটি নির্ভুল-কনফিগার করা তারের দড়ি কম্পন বিচ্ছিন্নকারী বিশেষভাবে স্থান-সীমাবদ্ধ ইনস্টলেশনের জন্য প্রকৌশলী যা আপোষহীন শক ক্ষয়করণের দাবি করে। একটি 6-লুপ চারপাশে নির্মিতস্টেইনলেস স্টীল 3043.2 মিমি তারের ব্যাস সহ তারের কোর, এই বিচ্ছিন্নকারী একটি বিতরণ করেমাউন্ট প্রতি 0.5-15 কেজি লোড ক্ষমতান্যূনতম খামের ভলিউম দখল করার সময় — একক ভর প্রতি স্যাঁতসেঁতে দক্ষতা সর্বাধিক করার জন্য কয়েল উইন্ডিং জ্যামিতি এবং ক্ল্যাম্প স্পেসিং অপ্টিমাইজ করার একটি সরাসরি ফলাফল।

কমপ্যাক্ট স্থানগুলির জন্য উচ্চ লোড-টু-ওজন অনুপাত

প্রচলিত ইলাস্টোমেরিক মাউন্ট এবং কয়েল-স্প্রিং আইসোলেটর লোড রেটিং এবং শারীরিক আকারের মধ্যে লেনদেন বন্ধ করে: তারা যত বেশি ওজন সমর্থন করে, তত বড় হয়। JGX-0320D-17A এই সীমাবদ্ধতা ভঙ্গ করে। এর তারের দড়ি স্থাপত্য একটি অর্জন করেস্যাঁতসেঁতে অনুপাত ≥15%তিনটি অনুবাদমূলক অক্ষ জুড়ে একই সাথে, a সহপ্রাকৃতিক ফ্রিকোয়েন্সি পরিসীমা 8-15 Hz, সবই একটি উপাদানের মধ্যে যার ওজন 200 গ্রামের কম। এই পারফরম্যান্সের ঘনত্ব অ্যাভিওনিক্স বে, ইউএভি জিম্বাল অ্যাসেম্বলি, নির্ভুল মেডিকেল ডিভাইস, এবং কমপ্যাক্ট ইন্ডাস্ট্রিয়াল কন্ট্রোলার - যেখানে প্রতিটি মিলিমিটার ছাড়পত্র এবং প্রতিটি গ্রাম পেলোড গুরুত্বপূর্ণ তা-এ ফুল-স্পেকট্রাম কম্পন সুরক্ষাকে একীভূত করা সম্ভব করে তোলে।

ধ্বংসাত্মক পরীক্ষায় প্রমাণিত

JGX-0320D-17A-এর প্রতিটি প্রোডাকশন ব্যাচের মাধ্যমে যাচাই করা হয়ত্বরান্বিত ধ্বংসাত্মক পরীক্ষার প্রোটোকলযা বিচ্ছিন্নকারীদের তাদের চূড়ান্ত যান্ত্রিক সীমাতে ঠেলে দেয়। পরীক্ষার মধ্যে রয়েছে:

• চূড়ান্ত প্রসার্য লোড থেকে ব্যর্থতাতারের দড়ি কোরে, রেট করা ক্ষমতার বাইরে নিরাপত্তা মার্জিন নিশ্চিত করে
• চক্রীয় ক্লান্তি পরীক্ষাসর্বাধিক রেট করা স্থানচ্যুতিতে 10⁶ লোড রিভার্সাল অতিক্রম করে, স্যাঁতসেঁতে গুণাঙ্কের অবক্ষয় সমগ্র চক্র জীবন জুড়ে <5% এ পরিমাপ করা হয়
• শক পালস survivabilityহাফ-সাইন এবং স্যুটুথ ইনপুট ওয়েভফর্মের অধীনে, বারবার হাই-জি ইভেন্টের পরেও পিক ট্রান্সমিটেড এক্সিলারেশন ডিজাইন থ্রেশহোল্ডের নীচে থাকে তা যাচাই করে
• লবণ স্প্রে জারা প্রতিরোধেরISO 9227 নিউট্রাল সল্ট স্প্রে (NSS) টেস্টিং অনুযায়ী, ইলেক্ট্রোপলিশড স্টেইনলেস স্টিল 304 ফিনিস 96+ ঘন্টা এক্সপোজারের পরে কাঠামোগত অখণ্ডতা বজায় রাখে

তৃতীয় পক্ষের পরীক্ষার রিপোর্ট অনুরোধের ভিত্তিতে পাওয়া যায়, চূড়ান্ত গ্রহণযোগ্যতা পরীক্ষার মাধ্যমে কাঁচামালের তাপ সংখ্যা থেকে সম্পূর্ণ ট্রেসেবিলিটি প্রদান করে।

সর্বমুখী ও ওরিয়েন্টেশন-স্বাধীন মাউন্টিং

প্রতিসম 6-লুপ হেলিকাল তারের দড়ি জ্যামিতি সহজাতসর্বমুখী. অক্ষীয় ড্যাম্পারগুলির বিপরীতে যেগুলি শুধুমাত্র একটি অক্ষকে রক্ষা করে, JGX-0320D-17A ইনপুট দিক নির্বিশেষে সমানভাবে কম্পন শক্তিকে কমিয়ে দেয় — উল্লম্ব, পার্শ্বীয়, অনুদৈর্ঘ্য, বা যে কোনও সংমিশ্রণ। মাউন্ট flanges গ্রহণM6 মাধ্যমে-বোল্টএবং বিচ্ছিন্নকারীর গতিশীল প্রতিক্রিয়া বক্ররেখা পরিবর্তন না করে যেকোনো কোণে (0°, 45°, 90°, উল্টানো) ইনস্টল করা যেতে পারে। এই অভিযোজন স্বাধীনতা অক্জিলিয়ারী অ্যালাইনমেন্ট টুলিংয়ের প্রয়োজনীয়তা দূর করে, ইনস্টলেশনের শ্রম হ্রাস করে এবং ক্ষেত্র-নিয়োজিত সরঞ্জামগুলিতে সামঞ্জস্যপূর্ণ সুরক্ষা নিশ্চিত করে যেখানে সুনির্দিষ্ট মাউন্টিং ওরিয়েন্টেশন নিশ্চিত করা যায় না।

এক নজরে প্রযুক্তিগত বিশেষ উল্লেখ

সাধারণ অ্যাপ্লিকেশন

• অ্যারোস্পেস অ্যাভিওনিক্স ঘের এবং ফ্লাইট ডেটা রেকর্ডার
• ইউএভি ক্যামেরা জিম্বল এবং পেলোড স্ট্যাবিলাইজেশন প্ল্যাটফর্ম
• মেডিকেল ডায়গনিস্টিক এবং ইমেজিং সরঞ্জাম পরিবহন ক্ষেত্রে
• ইন্ডাস্ট্রিয়াল সিএনসি কন্ট্রোলার এবং নির্ভুল মেট্রোলজি যন্ত্র
• সামুদ্রিক ইলেকট্রনিক্স এবং শিপবোর্ড নেভিগেশন প্রদর্শন
• রেলওয়ে সিগন্যালিং এবং ট্র্যাকসাইড যোগাযোগ ক্যাবিনেট

কেন WNRLN থেকে উৎস?

WNRLN এর অধীনে কাজ করেISO 9001:2015সম্পূর্ণ উপাদান লট traceability সঙ্গে প্রত্যয়িত মান ব্যবস্থাপনা. প্রতিটি JGX-0320D-17A একটি ব্যাচ পরীক্ষার শংসাপত্র সহ মূল গতিশীল কর্মক্ষমতা মেট্রিক্স সংক্ষিপ্ত করে। আমাদের ইঞ্জিনিয়ারিং টিম প্রশংসাসূচক অ্যাপ্লিকেশন পর্যালোচনা প্রদান করে — আপনার সরঞ্জামের ভর, খামের সীমাবদ্ধতা এবং কম্পন পরিবেশ প্রোফাইল আমাদের পাঠান এবং আমরা কোনও চার্জ ছাড়াই সর্বোত্তম আইসোলেটর কনফিগারেশনের সুপারিশ করব।আজ আমাদের সাথে যোগাযোগ করুনএকটি নমুনা অনুরোধ করতে বা আপনার নির্দিষ্ট বিচ্ছিন্নতার প্রয়োজনীয়তা নিয়ে আলোচনা করতে।
