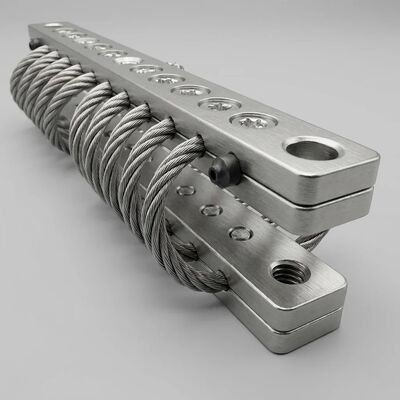

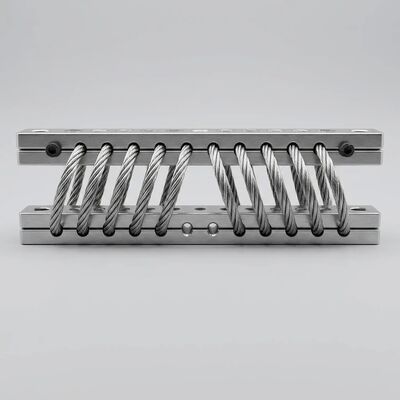

JGX-0480D-61A স্টেইনলেস স্টিল ওয়্যার রোপ ভাইব্রেশন আইসোলেটর ইন্টার-স্ট্র্যান্ড মাইক্রো-ফ্রিকশন ড্যাম্পিং এর জন্য সিসমিক প্রোটেকশন

Name: JGX-0480D-61A স্টেইনলেস স্টিল ওয়্যার রোপ ভাইব্রেশন আইসোলেটর ইন্টার-স্ট্র্যান্ড মাইক্রো-ফ্রিকশন ড্যাম্পিং এর জন্য সিসমিক প্রোটেকশন
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480D-61A
Availability: InStock

ব্র্যান্ডের নাম:	Hoan
মডেল নম্বর:	JGX-0480D-61A
MOQ:	10 টুকরা
পেমেন্ট শর্তাবলী:	এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

শানসি, চীন

সাক্ষ্যদান:

ISO 9001:2015, CE, RoHS

মডেল:

JGX-0480D-61A

উপাদান:

স্টেইনলেস স্টিল 304/316

তারের দড়ি ব্যাস:

4.8 মিমি

স্ট্র্যান্ডের সংখ্যা:

7x19 গঠন

লোড রেঞ্জ:

মাউন্ট প্রতি 0.45 - 61 কেজি

প্রাকৃতিক ফ্রিকোয়েন্সি:

5-8 Hz

অপারেটিং তাপমাত্রা:

-40 ° C থেকে +150 ° C

স্যাঁতসেঁতে টাইপ:

ইন্টার-স্ট্র্যান্ড মাইক্রো-ঘর্ষণ

ওয়াশডাউন রেটিং:

উচ্চ-চাপ / কস্টিক নিরাপদ

সিসমিক সার্টিফিকেশন:

IBC/ASCE 7 কমপ্লায়েন্ট

মাউন্ট টাইপ:

মাল্টি-পয়েন্ট অ্যারে সামঞ্জস্যপূর্ণ

আবেদন:

এইচভিএসি, জেনারেটর, পাম্প, সিসমিক ব্রেসিং

বিশেষভাবে তুলে ধরা:

ইন্টার-স্ট্র্যান্ড মাইক্রো-ফ্রিকশন ড্যাম্পিং টেকনোলজি

হাই-প্রেশার ওয়াশডাউন কস্টিক সেফ আইসোলেটর

সার্টিফাইড সিসমিক ভূমিকম্প সুরক্ষা মাউন্ট

পণ্যের বর্ণনা

JGX-0480D-61A — যথার্থ তারের দড়ি ভাইব্রেশন আইসোলেটর

ইন্টার-স্ট্র্যান্ড মাইক্রো-ফ্রিকশন ড্যাম্পিং প্রযুক্তির সাথে প্রকৌশলী, JGX-0480D-61A চাহিদাপূর্ণ পরিবেশে চালিত শিল্প সরঞ্জামগুলির জন্য রক্ষণাবেক্ষণ-মুক্ত কম্পন ক্ষয় প্রদান করে। সমস্ত-স্টেইনলেস-স্টীল নির্মাণ সম্পূর্ণ পরিষেবা জীবন জুড়ে জারা অনাক্রম্যতা নিশ্চিত করে।

কিভাবে ইন্টার-স্ট্র্যান্ড মাইক্রো-ফ্রিকশন ড্যাম্পিং কাজ করে

JGX-0480D-61A এর মূল অংশে উচ্চ-টেনসিল স্টেইনলেস স্টীল তারের একাধিক স্ট্র্যান্ড থেকে তৈরি একটি হেলিকাল তারের দড়ি উপাদান রয়েছে। যখন মাউন্টের মধ্য দিয়ে যান্ত্রিক কম্পন সঞ্চারিত হয়, তখন পৃথক স্ট্র্যান্ডগুলি মাইক্রোস্কোপিক স্তরে একে অপরের বিরুদ্ধে স্লাইড করে। এইকুলম্ব (শুষ্ক ঘর্ষণ) স্যাঁতসেঁতেমেকানিজম গতিশক্তিকে নিম্ন-গ্রেডের তাপ শক্তিতে রূপান্তরিত করে — জলবাহী তরল, ইলাস্টোমেরিক যৌগ বা সক্রিয় নিয়ন্ত্রণ ব্যবস্থার প্রয়োজন ছাড়াই।

তিনটি কারণ স্যাঁতসেঁতে কর্মক্ষমতা সংজ্ঞায়িত করে:

স্ট্র্যান্ড কাউন্ট এবং লেয়ার জ্যামিতি:7*19 তারের দড়ি নির্মাণ প্রতি ইউনিট দৈর্ঘ্যে আন্তঃ-স্ট্র্যান্ড যোগাযোগ বিন্দুকে সর্বাধিক করে তোলে, হাজার হাজার মাইক্রো-ঘর্ষণ ইন্টারফেস তৈরি করে যা বিভিন্ন কম্পন প্রশস্ততায় সক্রিয় হয়।
তারের সারফেস ফিনিশ:একটি নিয়ন্ত্রিত প্যাসিভেশন ট্রিটমেন্ট টানা স্টেইনলেস স্টীল তারের প্রাকৃতিক মাইক্রো-রুক্ষতা সংরক্ষণ করে, যা অপারেটিং তাপমাত্রা পরিসীমা জুড়ে সামঞ্জস্যপূর্ণ কুলম্ব ঘর্ষণ সহগগুলির জন্য অপরিহার্য।
হেলিকাল প্রিলোড:ক্ল্যাম্পিং বার জ্যামিতি দড়ি হেলিক্সে একটি ক্রমাঙ্কিত প্রাক-সংকোচন প্রয়োগ করে, বেসলাইন স্থির দৃঢ়তা সেট করে এবং স্যাঁতসেঁতে থ্রেশহোল্ড কম উত্তেজনা স্তরে জড়িত থাকে তা নিশ্চিত করে।

সান্দ্র ড্যাম্পারগুলির বিপরীতে যেগুলি তরল ফুটো এবং তাপমাত্রা-নির্ভর সান্দ্রতা পরিবর্তনে ভোগে, JGX-0480D-61A-তে সমস্ত-ধাতু ড্যাম্পিং সিস্টেম থেকে স্থিতিশীল থাকে-70°C থেকে +260°Cএবং এর ডিজাইন জীবনের উপর শূন্য রক্ষণাবেক্ষণের প্রয়োজন।

উপাদান নির্বাচন এবং জারা সুরক্ষা

JGX-0480D-61A থেকে তৈরি করা হয়AISI 304 স্টেইনলেস স্টীলমান হিসাবে, সঙ্গেAISI 316Lক্লোরাইড সমৃদ্ধ এবং সামুদ্রিক বায়ুমণ্ডল ইনস্টলেশনের জন্য উপলব্ধ। প্রতিটি ধাতব উপাদান — তারের দড়ি, ক্ল্যাম্পিং বার, মাউন্টিং বন্ধনী এবং ফাস্টেনার — গ্যালভানিক জারা ঝুঁকি দূর করতে একই উপাদান গ্রেড ভাগ করে।

কম্পোনেন্ট	স্ট্যান্ডার্ড গ্রেড	ঐচ্ছিক গ্রেড	সারফেস ফিনিশ
তারের দড়ি হেলিক্স	এআইএসআই 304	AISI 316L	প্যাসিভেটেড এবং ইলেক্ট্রোপলিশড
ক্ল্যাম্পিং বার	এআইএসআই 304	AISI 316L	নিষ্ক্রিয়
মাউন্টিং বেস	AISI 304	AISI 316L	নিষ্ক্রিয়
ফাস্টেনার	A2-70 SS	A4-80 SS	নিষ্ক্রিয়

এই উপাদান কৌশল JGX-0480D-61A সহ্য করতে সক্ষম করেউচ্চ-চাপ ওয়াশডাউন প্রোটোকলখাদ্য প্রক্রিয়াকরণ, ফার্মাসিউটিক্যাল এবং সেমিকন্ডাক্টর ফ্যাব্রিকেশন ক্লিনরুমে সাধারণ। সাধারণ কস্টিক ক্লিনিং এজেন্ট (5% পর্যন্ত সোডিয়াম হাইড্রোক্সাইড দ্রবণ, কোয়াটারনারি অ্যামোনিয়াম জীবাণুনাশক) এবং অক্সিডাইজিং স্যানিটাইজার (পেরাসেটিক অ্যাসিড, হাইড্রোজেন পারক্সাইড বাষ্প) এর সংস্পর্শ কাঠামোগত অখণ্ডতা বা স্যাঁতসেঁতে কর্মক্ষমতার সাথে আপস করে না।

যোগ্যতা পরীক্ষা এবং সার্টিফিকেশন ফ্রেমওয়ার্ক

প্রতিটি JGX-0480D-61A উত্পাদন ব্যাচ একটি বহু-পয়েন্ট যাচাইকরণ প্রোটোকলের মধ্য দিয়ে যায়:

স্ট্যাটিক লোড-ডিফ্লেকশন কার্ভ:কম্প্রেশন, শিয়ার, এবং 45° যুগল মোডে 0 থেকে 150% রেটেড লোড পর্যন্ত বল-বনাম-স্থানচ্যুতি প্লট। মাস্টার রেফারেন্স কার্ভের বিরুদ্ধে কঠোরতা রৈখিকতা পরীক্ষা করা হয়েছে।
ডায়নামিক ট্রান্সমিসিবিলিটি সুইপ:সাইন-সুইপ উত্তেজনা 0.5g ইনপুটে 3 Hz থেকে 200 Hz পর্যন্ত। ট্রান্সমিসিবিলিটি পিক এবং আইসোলেশন দক্ষতা 10 কী ফ্রিকোয়েন্সি পয়েন্টে রেকর্ড করা হয়েছে।
স্যাঁতসেঁতে বৈশিষ্ট্য:সমতুল্য সান্দ্র স্যাঁতসেঁতে অনুপাত (লক্ষ্য: 0.10-0.20) গণনা করতে প্রতিটি অনুরণন শিখরে অর্ধ-পাওয়ার ব্যান্ডউইথ পদ্ধতি প্রয়োগ করা হয়।
লবণ স্প্রে এক্সপোজার:ASTM B117 নিউট্রাল সল্ট স্প্রে AISI 304-এ 500 ঘণ্টা, AISI 316L-এ 1000+ ঘণ্টা — কোনো লাল মরিচা নেই, 0.05 মিমি-এর নিচে গভীরতা।
চক্রীয় সহনশীলতা:10⁶ চক্র ±100% রেটেড ডিফ্লেকশনে 5 Hz এ। দৃঢ়তা প্রবাহ প্রাথমিক মানের ±10% এর মধ্যে থাকতে হবে; কোন তারের ফ্র্যাকচার বা স্ট্র্যান্ড বিচ্ছেদ অনুমোদিত।

সার্টিফিকেশন:ISO 9001:2015 মান ব্যবস্থাপনা সিস্টেম। CE মার্কিং (EU Machinery Directive 2006/42/EC) এবং RoHS (2011/65/EU) এর জন্য পণ্য সম্মতি সংক্রান্ত ডকুমেন্টেশন উপলব্ধ। IBC 2024 এবং ASCE 7-22 অনুযায়ী সিসমিক যোগ্যতা পরীক্ষা প্রকল্পের অনুরোধে উপলব্ধ।

প্রযুক্তিগত ডেটাশিট

প্যারামিটার	স্পেসিফিকেশন
মডেল	JGX-0480D-61A
তারের দড়ি ব্যাস	4.8 মিমি
স্ট্র্যান্ড নির্মাণ	7 * 19 (7 স্ট্র্যান্ড, 19টি তার)
উপাদান (মান)	AISI 304 স্টেইনলেস স্টিল
উপাদান (ঐচ্ছিক)	AISI 316L স্টেইনলেস স্টিল
রেটেড স্ট্যাটিক লোড (কম্প্রেশন)	0.45 - 61 কেজি প্রতি মাউন্ট
রেটেড স্ট্যাটিক লোড (45° মাউন্ট)	মাউন্ট প্রতি 0.30 - 45 কেজি
রেটেড স্ট্যাটিক লোড (পার্শ্বিক)	মাউন্ট প্রতি 0.20 - 30 কেজি
প্রাকৃতিক ফ্রিকোয়েন্সি (রেট লোডে)	6 - 8 Hz
সমতুল্য স্যাঁতসেঁতে অনুপাত	0.10 - 0.20
অনুরণন এ গতিশীল পরিবর্ধন	≤ 4.0
অপারেটিং তাপমাত্রা পরিসীমা	-70°C থেকে +260°C
বিচ্ছিন্নতা দক্ষতা (20 Hz এ)	≥ 90% কম্পন ক্ষয়
মাউন্ট ওজন (প্রায়)	0.35 - 0.50 কেজি
মাউন্টিং বোল্টের আকার	M6 বা M8 (অ্যাপ্লিকেশন-নির্দিষ্ট)
ডিজাইন জীবন	20+ বছর (সঠিকভাবে লোড করা, ইনডোর/আউটডোর)

উত্পাদন নির্ভুলতা এবং গুণমান নিয়ন্ত্রণ

প্রতিটি JGX-0480D-61A আইসোলেটর সিএনসি-নিয়ন্ত্রিত তারের দড়ি তৈরির স্টেশনগুলিতে তৈরি করা হয় যা ±0.3 মিমি সহনশীলতার মধ্যে হেলিক্স পিচ এবং ব্যাস বজায় রাখে। ক্ল্যাম্পিং বার গ্রুভ প্রোফাইলগুলি দড়ি হেলিক্স জ্যামিতির সাথে মেলে মেশিন করা হয়, সমগ্র ক্ল্যাম্পিং দৈর্ঘ্য বরাবর অভিন্ন যোগাযোগের চাপ নিশ্চিত করে — এটি ধারাবাহিক স্যাঁতসেঁতে পারফরম্যান্স ইউনিট থেকে ইউনিটের জন্য গুরুত্বপূর্ণ।

প্রক্রিয়াধীন পরিদর্শন চেকপয়েন্টগুলির মধ্যে রয়েছে:

ইনকামিং তারের প্রসার্য যাচাইকরণ (টার্গেট: ≥ 1,570 MPa UTS প্রতি ASTM A313)
ফর্মিং স্টেশনে হেলিক্স জ্যামিতি লেজার পরিমাপ
ক্যালিব্রেটেড টর্ক রেঞ্চের সাথে ক্ল্যাম্পিং টর্ক যাচাইকরণ (±5% নির্ভুলতা)
পৃষ্ঠের ত্রুটি, তারের কিঙ্কস বা স্ট্র্যান্ড খুলে ফেলার জন্য 100% চাক্ষুষ পরিদর্শন
লট-লেভেল স্ট্যাটিক স্টিফনেস স্যাম্পলিং (AQL 1.0, ISO 2859-1 অনুযায়ী স্বাভাবিক পরিদর্শন স্তর II)

নীচের লাইন

JGX-0480D-61A প্রকৌশলীদের জন্য একটি বিভাগ-নেতৃস্থানীয় তারের দড়ি বিচ্ছিন্নকারী প্রতিনিধিত্ব করে যাদের প্রয়োজননথিভুক্ত কর্মক্ষমতা তথ্য,উপাদান ট্রেসেবিলিটি, এবংদীর্ঘমেয়াদী নির্ভরযোগ্যতাকম্পন-সংবেদনশীল ইনস্টলেশনে। এর ইন্টার-স্ট্র্যান্ড মাইক্রো-ফ্রিশন ড্যাম্পিং মেকানিজম ইলাস্টোমেরিক বিকল্পগুলির তুলনায় একটি মৌলিক সুবিধা প্রদান করে: শূন্য ক্রীপ, শূন্য আউটগ্যাসিং, এবং শূন্য রক্ষণাবেক্ষণের দশক ধরে ক্রমাগত অপারেশন।

আপনার আবেদনের জন্য একটি ডেটাশিট, 3D CAD মডেল বা কাস্টম লোড-ডিফ্লেকশন কার্ভের অনুরোধ করুন।
