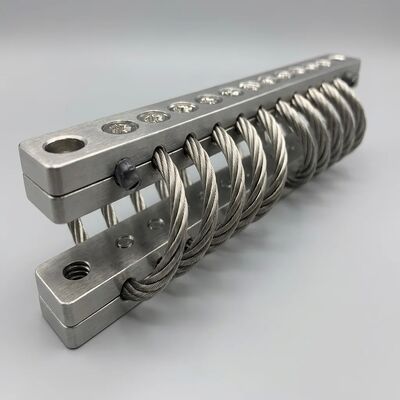

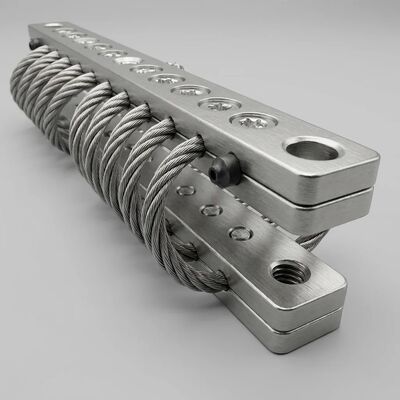

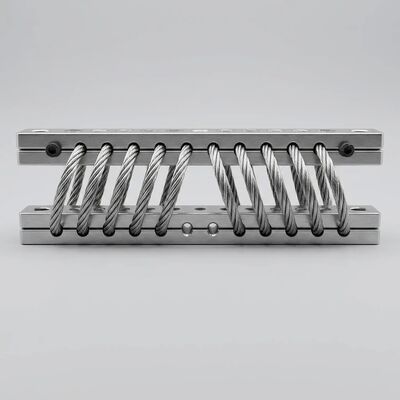

স্কেলযোগ্য মাল্টি-পয়েন্ট অ্যারে মাউন্টিংয়ের জন্য JGX-0480D-61A অ্যাডাপটিভ ডায়নামিক রেসপন্স ওয়্যার রোপ ভাইব্রেশন আইসোলেটর

স্কেলযোগ্য মাল্টি-পয়েন্ট অ্যারে কনফিগারেশন গাইড

বড় সরঞ্জাম প্যাকেজগুলি হ'ল এইচভিএসি চিলার, শিল্প বায়ু হ্যান্ডলার, ট্রান্সফরমার ক্যাবিনেট, পাম্প স্লাইডস খুব কমই একটি একক বিচ্ছিন্নতার উপর বসে থাকে।মাল্টি-পয়েন্ট অ্যারে প্রয়োগ, যেখানে 4 থেকে 24+ ইউনিট একসাথে কাজ করে মাল্টি-অক্ষ কম্পন পরিচালনা এবং সরঞ্জাম সারিবদ্ধতা বজায় রাখার জন্য।

অ্যারে লেআউট নীতি

লোড বিতরণ গণনা

একটিএন- মোট ভর একক অ্যারে সমর্থন সরঞ্জামএমমাধ্যাকর্ষণ কেন্দ্রের বিচ্যুতির সাথেই, প্রতিটি মাউন্ট উপর লোডiঅবস্থানে (সান, ই) হলঃ

Fi = (M * g / N) + (M * g * ex * yi / Σyj2) + (M * g * eγ * xi / Σxj2)

অ্যারে প্রতিটি মাউন্ট মধ্যে কাজ করা উচিততার নামমাত্র স্ট্যাটিক লোডের 30% এবং 80%সিলের দড়িটি গতিশীল ভ্রমণের জন্য হেডরুম রেখে মাইক্রো-ফ্রিকশন অ্যাক্সেসের জন্য পর্যাপ্ত প্রি-লোড বজায় রাখে তা নিশ্চিত করার জন্য।প্রি-লোডড মাউন্টগুলি যা কম লোড (নামমাত্র 20% এর নিচে) কম অ্যাম্প্লিচুডে হ্রাসযুক্ত ডিম্পিং কার্যকারিতা প্রদর্শন করতে পারে.

মাউন্টিং ওরিয়েন্টেশন কৌশল

JGX-0480D-61A ইউনিট তিনটি প্রাথমিক দিকনির্দেশে ইনস্টল করা যেতে পারে, পৃথকভাবে অ্যারে অবস্থান প্রতি নির্বাচনযোগ্যঃ

• উল্লম্ব সংকোচন (0°):সর্বাধিক লোড ক্ষমতা, প্রাথমিক অক্ষ বিচ্ছিন্নতা। বেস-মাউন্ট সরঞ্জাম জন্য ডিফল্ট।
• ৪৫° ঢালঃউল্লম্ব এবং এক অনুভূমিক দিকের সমান অনমনীয়তা। উল্লম্ব এবং পার্শ্বীয় কম্পন উভয়ই উত্পাদনকারী সরঞ্জামগুলির জন্য আদর্শ (পরস্পর সংক্ষেপক, পঞ্চ প্রেস) ।
• পাশের কাটিয়া (৯০°):ডোমিন্যান্ট অনুভূমিক বিচ্ছিন্নতা. উল্লম্ব বিচ্ছিন্নতা ক্ষতিগ্রস্ত না করে স্কিম কোণে স্থিতিস্থাপক মাউন্ট হিসাবে ব্যবহৃত।
