JGX-0958D-108A তারের দড়ি কম্পন বিচ্ছিন্নকারীঃ বৈধ সিমুলেশন মডেল সহ ইঞ্জিনিয়ারিং-গ্রেড কম্পন নিয়ন্ত্রণ

একটি তারের দড়ি কম্পন বিচ্ছিন্নকারী কি এবং এটি কিভাবে কাজ করে?

একটি তারের দড়ি কম্পন বিচ্ছিন্নকারী একটি প্যাসিভ যান্ত্রিক ডিভাইস যা কম্পন শক্তি হ্রাস করেকুলনব ঘর্ষণ ডিম্পিংস্টিলের তারের পৃথক স্ট্র্যান্ডগুলির মধ্যে শুকনো ঘর্ষণ তৈরি হয় যখন দড়ি কয়েল লোডের অধীনে নমন করে। ইলাস্টোমারিক (গাম) মাউন্টগুলির বিপরীতে যা উপাদান ম্যাট্রিক্সের মধ্যে কম্পন শক্তিকে তাপে রূপান্তর করে,JGX-0958D-108A তার 133 টি পৃথক তারের মধ্যে মাইক্রোস্কোপিক ইন্টারফেস এ শক্তি ছড়িয়ে দেয় (প্রতিটি তারের 7 টি স্ট্র্যান্ড * 19 টি তারের), একটি রক্ষণাবেক্ষণ মুক্ত,কণা মুক্ত ডিম্পিং প্রক্রিয়া যা বয়স বা তাপমাত্রা চক্রের সাথে অবনমিত হয় না.

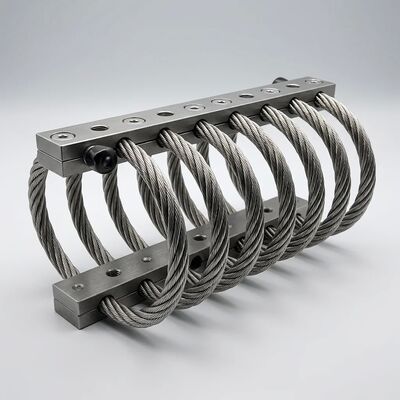

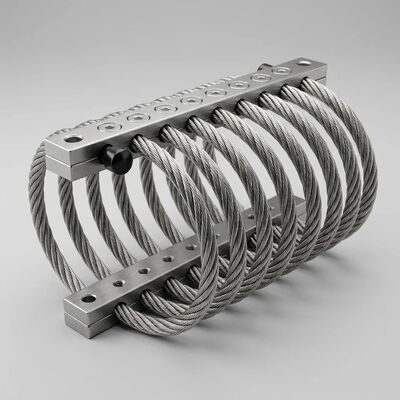

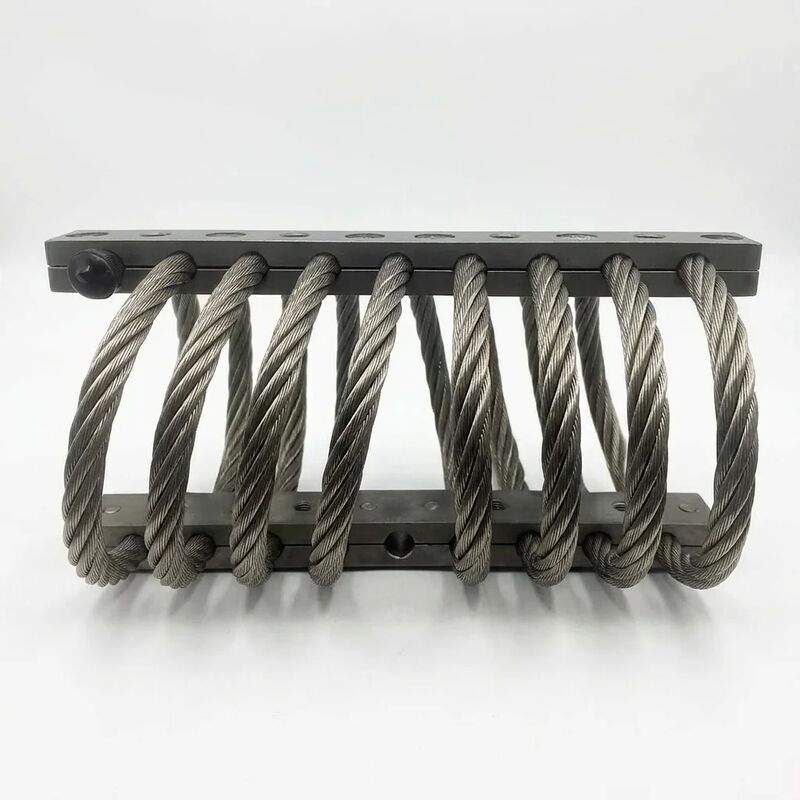

JGX-0958D-108A এর তিনটি উপাদান রয়েছেঃ একটি 7 * 19 স্টেইনলেস স্টীল 304 তারের দড়ি (6.4 মিমি নামমাত্র ব্যাসার্ধ, 8 সক্রিয় loops),শক্ত অ্যানোডাইজড পৃষ্ঠের সমাপ্তি সহ 6061-টি 6 অ্যালুমিনিয়াম খাদের উপরের এবং নীচের ক্ল্যাম্পিং ব্লক, এবং চারটি এম 10 স্টেইনলেস স্টিলের বন্ধন বোল্ট। যখন একটি কম্পন উত্স এবং সুরক্ষিত কাঠামোর মধ্যে মাউন্ট করা হয়, তারের দড়ি কয়েল ইনপুট উত্তেজনার প্রতিক্রিয়া হিসাবে flexes,নিয়ন্ত্রিত ইন্টার-স্ট্র্যান্ড ঘর্ষণ উৎপন্ন করে যা একক কম্প্যাক্ট এলিমেন্টে শক্ততা (লোড সাপোর্ট) এবং ডিম্পিং (শক্তি অপচয়) উভয়ই প্রদান করে গতিশক্তিকে তুচ্ছ তাপে রূপান্তর করে.

প্রাক-প্রমাণিত FEA মডেলঃ আপনার ডিজাইন চক্র 2 ¢ 3 সপ্তাহ দ্বারা সংক্ষিপ্ত

কম্পন বিচ্ছিন্নকারী নির্বাচন করার ক্ষেত্রে একটি স্থায়ী চ্যালেঞ্জ হল ক্যাটালগ তথ্য এবং বাস্তব বিশ্বের ইনস্টল কর্মক্ষমতা মধ্যে ফাঁক।স্ট্যাটিক লোড রেটিং আপনি বলুন কি আইসোলেটর ওজন সমর্থন করতে পারেন; তারা আপনাকে বলে না কিভাবে এটি আপনার নির্দিষ্ট উত্তেজনা ফ্রিকোয়েন্সি, মাউন্ট ওরিয়েন্টেশন, এবং সংযুক্তি অনমনীয়তা গতিশীল আচরণ করবে। ঐতিহ্যগতভাবে এই ফাঁক বন্ধ নমুনা অর্ডার প্রয়োজন,বিল্ডিং পরীক্ষার জিনিসপত্র, শেকার টেবিলের চরিত্রগতকরণ চালানো, এবং একটি প্রক্রিয়া পুনরাবৃত্তি করা যা সাধারণত ডিজাইন চক্র প্রতি 2 ¢ 3 সপ্তাহ খরচ করে।

JGX-0958D-108A এর সাথে এটি সমাধান করেপ্রাক-বৈধকৃত FEA সিমুলেশন মডেলইঞ্জিনিয়ারিং কোয়ালিটার হিসাবে অন্তর্ভুক্ত করা হয়েছে। প্রতিটি মডেল একটি 6-DOF ইলেক্ট্রোডাইনামিক শেকার টেবিল থেকে শারীরিক পরীক্ষার তথ্যের সাথে সম্পর্কিত হয়েছে,এই মূল আউটপুটগুলির জন্য ± 5% এর মধ্যে সিমুলেশন-থেকে-মাপের নির্ভুলতা অর্জন করা:

• স্ট্যাটিক লোড-ডিফ্লেকশন কার্ভকম্প্রেশন, টেনশন, এবং কাটিয়া লোডিং দিক
• গতিশীল শক্ততা (K*) এবং ক্ষতির ফ্যাক্টর (η)উত্তেজনার ব্যাপ্তির ফাংশন হিসেবে (শীর্ষ থেকে শীর্ষ পর্যন্ত 0.1 মিমি থেকে 2.0 মিমি)
• প্রেরণযোগ্যতা (টি)নামমাত্র লোডের সময় 5 Hz থেকে 500 Hz ফ্রিকোয়েন্সি রেঞ্জ জুড়ে
• হাইস্টেরেসিস লুপের আকৃতি এবং এলাকা👉প্রতি চক্রের শক্তি অপচয়ের সাথে সরাসরি সম্পর্কিত
• রেজোনেন্স এম্প্লিফিকেশন ফ্যাক্টর (Q)প্রথম তিনটি মোডাল ফ্রিকোয়েন্সির জন্য

এই মডেলগুলি Ansys Mechanical, Abaqus, এবং COMSOL Multiphysics এর সাথে সামঞ্জস্যপূর্ণ ফরম্যাটে সরবরাহ করা হয়,আপনার স্ট্রাকচারাল ডাইনামিক্স টিমকে JGX-0958D-108A সরাসরি একটি সিস্টেম-স্তরের মডেলের মধ্যে ড্রপ করতে এবং হার্ডওয়্যার সংগ্রহের প্রতিশ্রুতি দেওয়ার আগে বিচ্ছিন্নতা কর্মক্ষমতা মূল্যায়ন করতে দেয়.

রিভার্স ইঞ্জিনিয়ারিং সার্ভিসঃ একটি পদ্ধতিগত 4-ফেজ পদ্ধতি

যখন উৎপাদন যন্ত্রপাতি কম্পন বিচ্ছিন্নকারী যন্ত্রের উপর নির্ভর করে যা এখন আর তৈরি হয় না কারণ মূল সরবরাহকারী পণ্য লাইন বন্ধ করে দিয়েছে, তাদের টুলিং পরিবর্তন করেছে,অথবা ব্যবসা বন্ধ হয়ে গেছে, যন্ত্রপাতি মালিক একটি অপ্রীতিকর পছন্দ সেট মুখোমুখি: বয়স্ক মাউন্ট থেকে হ্রাসিত বিচ্ছিন্নতা কর্মক্ষমতা গ্রহণ, একটি ব্যয়বহুল কাস্টম পুনরায় নকশা অর্ডার, বা পুরো মেশিন প্রতিস্থাপন।JGX-0958D-108A প্ল্যাটফর্মটি তার ইন্টিগ্রেটেড রিভার্স ইঞ্জিনিয়ারিং সার্ভিসের মাধ্যমে একটি চতুর্থ বিকল্প সরবরাহ করে.

ধাপ ১ঃ মেট্রোলজি এবং ডকুমেন্টেশন (৩৫ কার্যদিবস)

• ±0.05 মিমি নির্ভুলতার সাথে বাহ্যিক আবরণ জ্যামিতি ক্যাপচার করার জন্য বিদ্যমান বিচ্ছিন্নকারী 3 ডি লেজার স্ক্যান
• মাউন্ট ইন্টারফেস পরিমাপঃ বোল্ট হোল ব্যাসার্ধ, কেন্দ্র থেকে কেন্দ্রের দূরত্ব, থ্রেড স্পেসিফিকেশন, এবং counterbore গভীরতা
• তারের দড়ি খাদ গ্রেড এবং clamping ব্লক গঠন নির্ধারণের জন্য এক্সআরএফ (এক্স-রে ফ্লুরোসেন্স) বিশ্লেষণের মাধ্যমে উপাদান সনাক্তকরণ
• ইনস্টলেশনের দৃষ্টিভঙ্গি, সংলগ্ন ক্লিয়ার জোন এবং প্রতিস্থাপনের নকশাকে অবহিত করে এমন কোনও দৃশ্যমান পোশাক বা জারা প্যাটার্নের ফটোগ্রাফিক নথি

ধাপ ২ঃ পারফরম্যান্স চরিত্রায়ন (৫-৭ কার্যদিবস)

• ক্লাস ০.৫ লোড সেল নির্ভুলতার সাথে একটি ইউনিভার্সাল টেস্টিং মেশিনে তিনটি লোডিং অক্ষে স্ট্যাটিক লোড-ডিফ্লেকশন পরীক্ষা
• একটি ইলেক্ট্রোডাইনামিক শেকারে গতিশীল চরিত্রগতকরণঃ 5 Hz থেকে 500 Hz পর্যন্ত swept-sin ইনপুট, ট্রান্সমিসিবিলিটি এবং ফেজ কোণ পরিমাপ
• শক রেসপন্স টেস্টিংঃ আইসোলেটরের শক অ্যাটেনুয়েশন আচরণ ক্যাপচার করার জন্য 15 জি, 30 জি এবং 50 জি এ অর্ধ-সাইনস ইমপ্লাস ইনপুট
• প্রতি চক্রের শক্তি অপসারণের পরিমাণ নির্ধারণের জন্য 0.5 মিমি, 1.0 মিমি এবং 2.0 মিমি স্থানচ্যুতি প্রস্থে হাইস্টেরেসিস লুপ এক্সট্রাকশন

ধাপ ৩ঃ এফইএ সম্পর্ক এবং অপ্টিমাইজেশান (৫৭ কার্যদিবস)

• উচ্চ-বিশ্বস্ততা FEA মডেল তৈরি করুন যা ± 5% এর মধ্যে দ্বিতীয় ধাপের পরিমাপের সাথে মেলে
• তারের দড়ি ব্যাসার্ধের (৪.৮-৯.৫ মিমি পরিসীমা), কয়েল সংখ্যা (৬-১২ টি লুপ) এবং একই আবরণে সমতুল্য বা উন্নত পারফরম্যান্স অর্জনের জন্য ক্ল্যাম্পিং জ্যামিতির পরামিতিগত অপ্টিমাইজেশন
• বৃষ্টির প্রবাহের চক্র গণনা এবং মাইনারের নিয়ম ব্যবহার করে ক্লান্তি জীবন পূর্বাভাস, ন্যূনতম 10 লক্ষ্য করে⁷নামমাত্র লোডে চক্র সহনশীলতা

ধাপ ৪ঃ যোগ্যতা অর্জন এবং বিতরণ (১০-১৫ কার্যদিবস)

• অপ্টিমাইজড স্পেসিফিকেশন অনুযায়ী কনফিগার করা 5 টি প্রোটোটাইপ JGX-0958D-108A ইউনিট তৈরি
• একই কম্পক সেটআপের উপর মূল বিচ্ছিন্নকরণের বিরুদ্ধে ব্যাক-টু-ব্যাক ডাইনামিক টেস্টিং
• সমস্ত পরিমাপ পরামিতিগুলির মধ্যে মূল এবং প্রতিস্থাপন কর্মক্ষমতা তুলনা করে একটি যোগ্যতা পরীক্ষা প্রতিবেদন সরবরাহ
• সম্পূর্ণ উপাদান ট্রেসেবিলিটি ডকুমেন্টেশন সহ সার্টিফাইড প্রতিস্থাপন আইসোলেটরগুলির চূড়ান্ত উত্পাদন চালান এবং শিপিং

কণা মুক্ত ডাম্পিংঃ কেন ক্লিনরুম সামঞ্জস্যতা নির্বাচন সমীকরণ পরিবর্তন করে

আইএসও ১৪৬৪৪-১ ক্লিনরুম শ্রেণীবিভাগে বায়ুবাহিত কণা ঘনত্বের কঠোর সীমা নির্ধারণ করা হয়েছে। A single elastomeric vibration mount in a Class 5 (ISO 5 / FED STD 209E Class 100) semiconductor fab can shed enough microscopic rubber particles over its 3–5 year service life to trigger particle count excursions during routine environmental monitoringতারের দড়ি বিচ্ছিন্নকারী উপাদান স্তরে এই ব্যর্থতা মোড নির্মূল।

JGX-0958D-108A এর ডিম্পিং প্রক্রিয়াটি খাঁটি যান্ত্রিকঃ 7 * 19 দড়ি নির্মাণের মধ্যে 133 টি পৃথক স্টেইনলেস স্টিলের তারগুলি নমনের সময় একে অপরের বিরুদ্ধে স্লাইড করে,তারা ক্ষয় ছাড়া নিয়ন্ত্রিত ঘর্ষণ উৎপন্নকোন ইলাস্টোমারিক উপাদান, কোন আঠালো বন্ধন, কোন লেপ যা delaminate করতে পারে,এবং কোনো জৈব পদার্থ নেই যা ভ্যাকুয়াম পরিবেশে গ্যাস ছাড়তে পারে. 6061-টি 6 অ্যালুমিনিয়াম ক্ল্যাম্পিং ব্লকের শক্ত অ্যানোডাইজড পৃষ্ঠ অ্যালুমিনিয়াম অক্সাইড ধুলো তৈরি না করে পরিধান প্রতিরোধের সরবরাহ করে। এটি JGX-0958D-108A কে উপযুক্ত করে তোলেঃ

• সেমিকন্ডাক্টর উৎপাদন:ওয়েফার স্টেপার, সিএমপি (রাসায়নিক যান্ত্রিক সমতলীকরণ) সরঞ্জাম, আইওন ইমপ্লান্টার এবং লিথোগ্রাফি ট্র্যাক সিস্টেম যেখানে 0.1 মাইক্রোমিটারের অধীনে কণা দূষণের ফলে ডাই ফলন হ্রাস হতে পারে
• ফার্মাসিউটিক্যাল উৎপাদন:এসেপটিক ফিলিং আইসোলেটর, লায়োফিলাইজার ট্রে স্ট্যাক, ট্যাবলেট প্রেসের কম্পন বিচ্ছিন্নতা এবং পুনরাবৃত্তি ওয়াশিং চক্রের সংস্পর্শে থাকা ক্লিন-ইন-প্লেস (সিআইপি) সিস্টেম মাউন্ট
• অপটিক্স এবং ফোটনিক্স:লেজার ইন্টারফেরোমিটার টেবিল, অপটিক্যাল লেপ চেম্বার, ফাইবার অপটিক্যাল ড্রয়িং টাওয়ার,এবং টেলিস্কোপ মাউন্ট বিচ্ছিন্নতা যেখানে অপটিক্যাল পৃষ্ঠের উপর কণা নিষ্পত্তি সংক্রমণ হ্রাস এবং stray আলো বৃদ্ধি
• ইলেকট্রন মাইক্রোস্কোপঃএসইএম এবং টিইএম কলাম বিচ্ছিন্নতা যেখানে কম্পন-প্ররোচিত চিত্রের অস্পষ্টতা এবং কণা-প্ররোচিত কলাম দূষণ উভয়ই রেজোলিউশন হ্রাস করে
• যথার্থ পরিমাপঃসমন্বয় পরিমাপ মেশিন (সিএমএম) গ্রানাইট বেস বিচ্ছিন্নতা, গোলাকারতা পরীক্ষক, পৃষ্ঠ প্রোফাইলোমিটার এবং গেজ ব্লক ক্যালিব্রেশন স্টেশন

JGX-0958D-108A সম্পূর্ণ প্রযুক্তিগত বিবরণী

JGX-0958D-108A কিভাবে ইলাস্টোমারিক আইসোলেটরগুলির সাথে তুলনা করে?

প্রায়শই জিজ্ঞাসিত প্রশ্ন

মডেল নম্বর JGX-0958D-108A মানে কি?প্রিফিক্স "জেজিএক্স" নির্মাতার" তারের দড়ি বিচ্ছিন্নকারী পণ্য পরিবারকে চিহ্নিত করে। "0958" এই এনভেলপ ক্লাসের আকার এবং কনফিগারেশন কোড।′′D" ডাবল-ক্ল্যাম্প মাউন্ট কনফিগারেশন চিহ্নিত করে (দুটি অ্যালুমিনিয়াম ব্লক যা তারের দড়ি কয়েলকে ধরে রাখে).108" হল কিলোগ্রামের নামমাত্র সংকোচনের বোঝা। A" উপসর্গটি SS304 তারের দড়ি এবং 6061-T6 অ্যালুমিনিয়াম ব্লকগুলির সাথে স্ট্যান্ডার্ড কনফিগারেশন নির্দেশ করে।

আমি আমার বিদ্যমান সিমুলেশন সফটওয়্যারের সাথে FEA মডেল ব্যবহার করতে পারি?প্রাক-প্রমাণিত FEA মডেলগুলি একটি নিরপেক্ষ ফাইল ফর্ম্যাটে সরবরাহ করা হয় যা Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+), এবং Nastran (বুল্ক ডেটা ডেকের মাধ্যমে) এ আমদানি করা যায়।যদি আপনার দল অন্য সমাধান ব্যবহার করে, ফরম্যাট রূপান্তর সমর্থন জন্য আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং গ্রুপ যোগাযোগ করুন.

বিপরীত প্রকৌশল প্রকল্প শুরু করার জন্য ন্যূনতম তথ্য কি?আমাদের বিদ্যমান আইসোলেটরের এনভেলভের মাত্রা দরকার (প্রাথমিক মূল্যায়নের জন্য স্কেল রেফারেন্স সহ একটি ছবি প্রায়শই যথেষ্ট), সমর্থিত ভরটির অনুমান,এবং মেশিনের প্রভাবশালী কম্পন ফ্রিকোয়েন্সি বা অপারেটিং গতিএই তিনটি ইনপুট থেকে, আমাদের অ্যাপ্লিকেশন টিম প্রকল্পের সুযোগ এবং 2 ব্যবসায়িক দিনের মধ্যে একটি দৃঢ় উদ্ধৃতি প্রদান করতে পারেন।

কঠিন অ্যানোডাইজড পৃষ্ঠ কি সময়ের সাথে সাথে পরা যায়?টাইপ III হার্ড অ্যানোডাইজ স্তরটি 25 ¢ 50 μm পুরু এবং 350 ¢ 400 HV এর ভিকার্স কঠোরতা। সাধারণ শিল্প ব্যবহারে, the clamping block surface that contacts the wire rope experiences negligible wear because the rope-to-block interface is static (no sliding motion)—all damping motion occurs within the wire rope coil itself.
