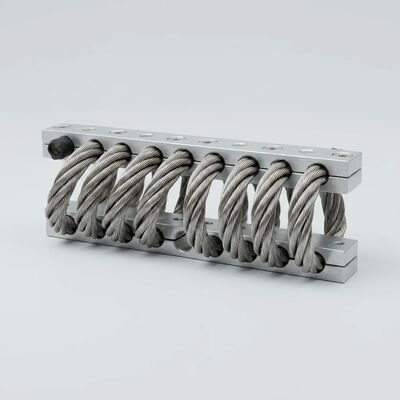

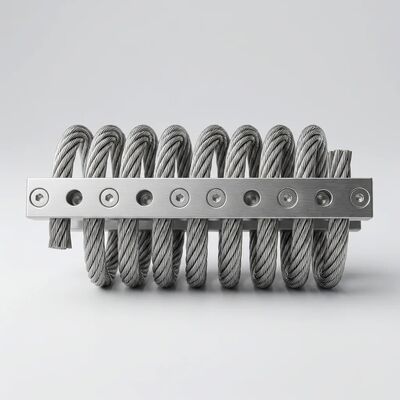

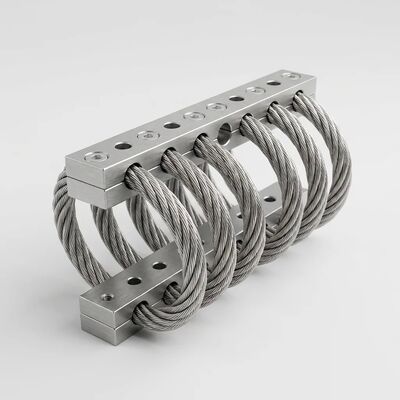

JGX-1278D-292B 3D মাল্টি-ডাইরেকশনাল ওয়্যার রোপ আইসোলেটর 292N লোড 89mm উচ্চতা জন্য যথার্থ সরঞ্জাম শক ডিম্পিং

Name: JGX-1278D-292B 3D মাল্টি-ডাইরেকশনাল ওয়্যার রোপ আইসোলেটর 292N লোড 89mm উচ্চতা জন্য যথার্থ সরঞ্জাম শক ডিম্পিং
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-1278D-292B
Availability: InStock

ব্র্যান্ডের নাম:	Hoan
মডেল নম্বর:	JGX-1278D-292B
MOQ:	10 টুকরা
পেমেন্ট শর্তাবলী:	এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

শানসি, চীন

সাক্ষ্যদান:

ISO 9001:2015

মডেল:

JGX-1278D-292B

তারের ব্যাস:

12.7 মিমি

লুপের সংখ্যা:

সর্বোচ্চ স্ট্যাটিক লোড (উল্লম্ব):

292n

সর্বোচ্চ বিকৃতি (উল্লম্ব):

43.2 মিমি

কম্পন দৃঢ়তা (উল্লম্ব):

613 KN/m

শক কঠোরতা (উল্লম্ব):

278 KN/m

সামগ্রিক উচ্চতা (H):

89 মিমি ± 3.30 মিমি

সামগ্রিক প্রস্থ (W):

105 মিমি

একক ওজন:

2.00 কেজি

মাউন্টিং গর্ত:

φ9.0 মিমি থ্রু হোল

থ্রেড আকার:

M8 × 1.25

কাউন্টারসিঙ্ক কোণ:

90°

মাউন্ট অপশন:

A, B, C, D, E, S

তারের উপাদান:

স্টেইনলেস স্টীল 304

বার ধরে রাখার উপাদান:

স্টেইনলেস স্টিল 304 বা অ্যালুমিনিয়াম খাদ

সারফেস ট্রিটমেন্ট (অ্যালুমিনিয়াম):

হোয়াইট অ্যানোডাইজিং / হার্ড অ্যানোডাইজিং

তাপমাত্রা পরিসীমা:

-180°C থেকে +300°C

আবেদন:

ইন্ডাস্ট্রিয়াল অটোমেশন, ডেটা সেন্টার, এইচভিএসি সিস্টেম, যথার্থ যন্ত্র

বিশেষভাবে তুলে ধরা:

3D মাল্টি-ডাইরেকশনাল ওয়্যার রোপ আইসোলেটর

এক্সট্রিম এনভায়রনমেন্ট শক অ্যাবজর্বার

স্টেইনলেস স্টিল কেবল আইসোলেটর 292N

পণ্যের বর্ণনা

JGX-1278D-292B মাল্টি-ডাইরেকশনাল ওয়্যার রোপ ভিব্রেশন আইসোলেটর

দ্যJGX-1278D-292Bএকটি অল-মেটাল তারের দড়ি কম্পন বিচ্ছিন্নকারী জন্য বিশেষভাবে নির্মিতত্রিমাত্রিক (3D) মাল্টি-ডাইরেকশনাল শক এবং কম্পন ক্ষয়শিল্প পরিবেশে যেখানে প্রচলিত এক-অক্ষের মাউন্টগুলি তাদের পারফরম্যান্সের সীমাতে পৌঁছেছে।292N সর্বোচ্চ উল্লম্ব স্ট্যাটিক লোড, একটি ইনস্টল উচ্চতা 89mm এবং একটি প্রস্থ 105mm সঙ্গে, এই বিচ্ছিন্নকারী একটি 8-লুপ, 12.7 মিমি ব্যাসার্ধের স্টেইনলেস স্টিলের 304 স্ট্র্যান্ডযুক্ত তারের কোলম্ব (অন্তঃ-স্ট্র্যান্ড ঘর্ষণ) ডিম্পিংয়ের মাধ্যমে ওমনি-ডাইরেকশনাল শক্তি ছড়িয়ে দেওয়ার জন্য. সমস্ত ধাতু স্থাপত্য creep, বয়স বা রক্ষণাবেক্ষণ ছাড়া অনির্দিষ্ট সেবা জীবন নিশ্চিত করে, এটি স্পষ্টতা যন্ত্রপাতি, ডেটা সেন্টার অবকাঠামো,টেলিযোগাযোগ ইনস্টলেশন, এবং স্বয়ংক্রিয় উৎপাদন ব্যবস্থা।

কেন 3 ডি মাল্টি-ডাইরেকশনাল আইসোলেশন বিষয়

বাস্তব জগতে যান্ত্রিক কম্পন খুব কমই এক দিক থেকে আসে। নীচের মেঝেতে একটি পাম্প ভবন কাঠামোর মাধ্যমে উল্লম্ব গর্জন প্রেরণ করে। একটি নিকটবর্তী কনভেয়র পার্শ্বীয় ঝাঁকুনি তৈরি করে।পাইপওয়ার্কের তাপীয় সম্প্রসারণ কোণীয় স্থানচ্যুতিকে বাধ্য করে. একটি পাসিং ফোরক্লিফ্ট একটি ধারালো, মাল্টি-ভেক্টর প্রভাব প্রদান করে। এই ব্যাঘাতের প্রতিটি উত্স একটি ভিন্ন স্থানীয় অক্ষ বরাবর কাজ করে এবং একটি একক অক্ষের বিচ্ছিন্নকারী কেবল তাদের মধ্যে একটি কার্যকরভাবে মোকাবেলা করতে পারে।

JGX-1278D-292B এর মাধ্যমে এই মৌলিক সীমাবদ্ধতা সমাধান করেঅষ্টম আকৃতির হেলিক্যাল ক্যাবল জ্যামিতিস্ট্রেনড কনস্ট্রাকশনটি পৃথক স্টেইনলেস স্টীল তারের মধ্যে হাজার হাজার মাইক্রোস্কোপিক যোগাযোগ পয়েন্ট তৈরি করে। যখন কম্পন শক্তি যে কোন দিক থেকে বিচ্ছিন্নকারী প্রবেশ করে,এই যোগাযোগ ইন্টারফেস আপেক্ষিক মাইক্রো স্থানচ্যুতির সম্মুখীন, সলিড ফ্রিকশনের মাধ্যমে গতিশক্তিকে অপ্রয়োজনীয় তাপে রূপান্তর করে।কুলম্ব বা হিস্টেরিক ডাম্পিং. ভিস্কোস ডিম্পিংয়ের বিপরীতে (যা গতি এবং তরল বৈশিষ্ট্যগুলির উপর নির্ভর করে), কুলম্ব ডিম্পিং স্থানচ্যুতি-নির্ভরশীল এবং ছয়টি স্বাধীনতা ডিগ্রি জুড়ে কার্যকরভাবে কাজ করেঃ তিনটি ট্রান্সলেশনাল (এক্স),Y, Z) এবং তিন ঘূর্ণন (পিচ, রোল, yaw) ।

JGX-১২৭৮D-২৯২বি ∙ সম্পূর্ণ মাল্টি-অক্সিস লোড রেটিং

নিম্নলিখিত টেবিলে তিনটি প্রাথমিক লোডিং ওরিয়েন্টেশনের জন্য সম্পূর্ণরূপে বৈশিষ্ট্যযুক্ত লোড-ডিফ্লেকশন এবং শক্ততার তথ্য রয়েছে।এই মানগুলি মিল-এসটিডি-৮১০ সমতুল্য পদ্ধতি অনুসারে টাইপ II পরীক্ষার থেকে উদ্ভূত, বাণিজ্যিক-শিল্প প্রয়োগের জন্য অনুকূলিতঃ

টেবিল ১ঃ লোড-ডিফ্লেক্সন এবং স্টিফনেস ডেটা JGX-1278D-292B
লোডিং দিক	সর্বাধিক স্ট্যাটিক লোড	সর্বাধিক বিকৃতি	কম্পন শক্ততা	শক স্টিফনেস
উল্লম্ব ∙ কম্প্রেশন	২৯২ এন	43.২ মিমি	৬১৩ কেএন/মি	২৭৮ কেএন/মি
৪৫° কোণ ∙ সংমিশ্রণ ও কাটার সমন্বয়	208.8 এন	61.0 মিমি	৩৪৯ কেএন/মি	১৩৮ কেএন/মি
পার্শ্বীয় √ কাঁচা / রোল	158.9 এন	45.২ মিমি	173 KN/m	173 KN/m

মূল তথ্যের ব্যাখ্যাঃউল্লম্ব দিকের কম্পন-শক শক্ততার অনুপাত হল 613 ÷ 278 =2.২০*এই অ-রৈখিক বৈশিষ্ট্যটি তারের দড়ি বিচ্ছিন্নকারীগুলির সংজ্ঞায়িত সুবিধাঃ তারের সমাবেশটি প্রায় 2.উচ্চ-শক্তি শক ইভেন্টের তুলনায় রুটিন নিম্ন-অ্যাম্প্লিচুড কম্পনের সময় 2 গুণ বেশি শক্তব্যবহারিকভাবে, আইসোলেটরটি যন্ত্রপাতিগুলির স্বাভাবিক ক্রিয়াকলাপের জন্য দৃ firm়, স্থিতিশীল সমর্থন সরবরাহ করে এবং একই সাথে একটি ধাক্কা বা ওভারলোডের সময় সম্মতিযুক্ত, শক্তি শোষণকারী আচরণ সরবরাহ করে।কোন বাহ্যিক নিয়ন্ত্রণ ব্যবস্থা নেইএই দ্বৈত-মোড প্রতিক্রিয়া অর্জনের জন্য, ভালভ বা সমন্বয় প্রয়োজন।

উপাদান বিজ্ঞানঃ অল-মেটাল নির্মাণ বনাম পলিমার অবক্ষয়

JGX-1278D-292B এর মধ্যে রয়েছেশূন্য ইলাস্টোমার, শূন্য আঠালো, শূন্য হাইড্রোলিক তরল এবং শূন্য আবদ্ধ জয়েন্ট7*19 স্ট্রংযুক্ত 304 স্টেইনলেস স্টিলের তার থেকে শুরু করে 6061-T6 অ্যালুমিনিয়াম বা 304 স্টেইনলেস স্টিলের সুনির্দিষ্ট মেশিনযুক্ত রিটেনশন বার পর্যন্ত প্রতিটি উপাদান ধাতব।এই উপকরণ কৌশল কেবল স্থায়িত্ব সম্পর্কে নয়; ইলাস্টোমারিক আইসোলেটরের ব্যবহারের সময়সীমা সীমাবদ্ধ করে এমন প্রতিটি বিঘ্নের পথ দূর করে দেয়:

টেবিল ২ঃ অবক্ষয় প্রক্রিয়া তুলনা
ব্যর্থতার প্রক্রিয়া	ইলাস্টোমারিক (গাম) মাউন্ট	JGX-1278D-292B (সমস্ত ধাতু)
ওজোন আক্রমণ	বাইরের এক্সপোজারের 18-36 মাসের মধ্যে পৃষ্ঠের ফাটল শুরু হয়; ফাটল 5 বছরের মধ্যে কার্যকরী ব্যর্থতা পর্যন্ত ছড়িয়ে পড়ে	কোন প্রভাব নেই অজৈব স্টেইনলেস স্টীল ওজোনের জন্য রাসায়নিকভাবে নিষ্ক্রিয়
অতিবেগুনী (ইউভি) বিকিরণ	পলিমার চেইন বিভাজন ক্রমবর্ধমান পৃষ্ঠের কঠোরতা সৃষ্টি করে; সরাসরি সূর্যালোকের 3 বছরের পরে 25-40% কঠোরতা বৃদ্ধি পায়	কোন প্রভাব নেই ইউভি ফোটন শক্তি দ্বারা ধাতব বন্ধন প্রভাবিত হয় না
তাপীয় চক্র (-40°C থেকে +80°C)	রাবার-ধাতব বন্ড লাইনে পার্থক্য তাপ প্রসারণ আন্তঃপৃষ্ঠের চাপ সৃষ্টি করে; শেষ পর্যন্ত বন্ড বিচ্ছেদ	পৃথক করার জন্য কোনও সংযুক্ত ইন্টারফেস নেই; 304 এসএস সিটিইঃ 17.2 μm/m·°C; 6061-টি 6 সিটিইঃ 23.6 μm/m·°C ️ উভয় রৈখিক এবং প্রতিবারযোগ্য
ক্রপ / কম্প্রেশন সেট	১৫-২৫% স্থায়ী উচ্চতা হ্রাস ২ বছর পরে 23°C এ স্ট্যাটিক লোডের অধীনে; উচ্চ তাপমাত্রায় ত্বরণ	শূন্য পরিমাপযোগ্য ক্রপ √ স্টেইনলেস স্টীল নামমাত্র লোড তার yieldpoint নিচে কাজ করে
তেল ও হাইড্রোকার্বন যোগাযোগ	ভলিউম ফোলা 20-60% (ইলাস্টোমার প্রকারের উপর নির্ভর করে); লোড বহন ক্ষমতা এবং মাত্রিক স্থিতিশীলতার ক্ষতি	কোনও শোষণ নেই 304 এসএস সমস্ত হাইড্রোকার্বন, দ্রাবক এবং শিল্প তরলগুলির জন্য প্রতিরোধী
চক্রীয় লোডের অধীনে ক্লান্তি	হিস্টেরিক গরম করার ফলে অভ্যন্তরীণ তাপমাত্রা বৃদ্ধি পায়; ক্রমবর্ধমান নরম হওয়া; শেষ পর্যন্ত বিপর্যয়কর ছিদ্র	ঘর্ষণ ডাম্পিং স্ব-সীমিত শক্তির অপচয় অপ্রয়োজনীয় বাল্ক তাপমাত্রা বৃদ্ধি উৎপন্ন করে; ডিজাইন লোড এ কোন ক্লান্তি সীমা উদ্বেগ
লবণ স্প্রে ক্ষয়	ইস্পাত-গাম বন্ড প্রান্তে গ্যালভানিক ক্ষয়; মরিচা জ্যাকিং বন্ড ইন্টারফেস delaminates	304 এসএস প্যাসিভ ক্রোমিয়াম অক্সাইড স্তর স্ব-নির্ধারণ ক্ষয় প্রতিরোধের সরবরাহ করে; গ্যালভানিক সেল তৈরির জন্য কোনও ভিন্ন ধাতব বন্ড নেই

শারীরিক মাত্রা এবং যান্ত্রিক ইন্টারফেস

টেবিল ৩ঃ মাত্রা ও ইন্টারফেসের বৈশিষ্ট্যাবলী
প্যারামিটার	স্পেসিফিকেশন	নোট
মডেল	JGX-1278D-292B	JGX = ক্যাবল আইসোলেটর; 1278 = 12.7 মিমি ক্যাবল, 8 টি লুপ; D = স্ট্যান্ডার্ড বার; 292 = নামমাত্র লোড (N); B = বার টাইপ কোড
সামগ্রিক উচ্চতা (এইচ)	89 মিমি ±3.30 মিমি	নিম্ন স্তরের নীচে থেকে উপরের স্তরের উপরে পরিমাপ করা হয়েছে, লোড করা হয়নি
সামগ্রিক প্রস্থ (W)	১০৫ মিমি	বার দৈর্ঘ্য (শেষ থেকে শেষ)
একক ওজন	2.00 কেজি	অ্যালুমিনিয়াম রিটেনশন বার সহ; স্টেইনলেস স্টীল বার বিকল্পের জন্য ~ 35% যোগ করুন
ক্যাবল স্পেসিফিকেশন	12.7 মিমি ব্যাসার্ধ, 7 * 19 স্ট্র্যান্ড নির্মাণ	ক্যাবল প্রতি ৭ টি স্ট্র্যান্ড; স্ট্র্যান্ড প্রতি ১৯ টি তার; টাইপ ৩০৪ স্টেইনলেস স্টিল
লুপের সংখ্যা	8	চিত্র-৮ উপরের এবং নীচের রিটেনশন বারগুলির মধ্যে হেলিক্যাল রাইন্ডিং
মাউন্ট হোল	φ9.0mm (+0.13 / -0.38) গর্ত মাধ্যমে	M8 বোল্টের জন্য খালি ফিট; 90 ° সহ কোণে কাউন্টারসঙ্ক
থ্রেড	M8 * 1.25 মেট্রিক রুক্ষ	রিটেনিং বার ট্যাপ করা; ছিদ্র বার বিকল্প এছাড়াও উপলব্ধ (বিকল্প সি, ডি কনফিগারেশন)
মাউন্ট কনফিগারেশন	এ, বি, সি, ডি, ই, এস	৬টি স্ট্যান্ডার্ড কনফিগারেশনঃ গহ্বরযুক্ত/গর্তযুক্ত, উপরের/নিচের বারের সমন্বয়

অ্যাপ্লিকেশন ডোমেইন ️ শিল্প-নির্দিষ্ট বিচ্ছিন্নতা সমাধান

টেবিল ৪ঃ সেক্টর-নির্দিষ্ট অ্যাপ্লিকেশন ম্যাপিং
শিল্প	সরঞ্জাম সুরক্ষিত	প্রাথমিক বিচ্ছিন্নতা প্রয়োজনীয়তা	JGX-1278D-292B সুবিধা
ডাটা সেন্টার	সার্ভার র্যাক, স্টোরেজ অ্যারে, ইউপিএস মডিউল, সিআরএসি ইউনিট	ভূমিকম্প প্রতিরোধ + ফ্যান-মোটর কম্পন নিরবচ্ছিন্ন বিচ্ছিন্নতা	অল-মেটাল = বায়ু প্রবাহের পথে শূন্য আউটগ্যাসিং; অগ্নি-নিরাপদ; মাল্টি-স্তরের সিসমিক ড্রাইভের জন্য 3 ডি বিচ্ছিন্নতা
টেলিযোগাযোগ	4G/5G বেজব্যান্ড ইউনিট, মাইক্রোওয়েভ ব্যাকহোল রেডিও, ফাইবার বিতরণ ফ্রেম	বাইরের সব আবহাওয়ার স্থায়িত্ব + টাওয়ারের ঝাঁকুনি থেকে নিম্ন-ফ্রিকোয়েন্সি কাঠামোগত কম্পন	কোনও প্রতিরক্ষামূলক ঘরের প্রয়োজন নেই; 20+ বছরের ক্ষেত্রের জীবনকাল সাইটের রক্ষণাবেক্ষণ পরিদর্শন ছাড়াই
সেমিকন্ডাক্টর উৎপাদন	লিথোগ্রাফি স্টেপার, ওয়েফার প্রোব, মেট্রোলজি যন্ত্রপাতি, কম্পন বিচ্ছিন্ন অপটিক্যাল টেবিল	ক্লাস ১-১০০ ক্লিন রুমে সাব-মাইক্রন কম্পন নিয়ন্ত্রণ	কোনও কণা ছড়িয়ে পড়ে না; নির্বীজনযোগ্য; ভ্যাকুয়াম পরিবেশে ডিম্পিং বজায় রাখে (কোনও বহির্গ্যাস)
শিল্প অটোমেশন	সিএনসি মেশিন কন্ট্রোলার, রোবোটিক প্যাডেস্টাল, লেজার কাটার ফ্রেম, স্বয়ংক্রিয় পরিদর্শন সেল	মাইক্রন-স্তরের পজিশনিং পুনরাবৃত্তিযোগ্যতা বজায় রাখার জন্য মাল্টি-অক্ষ স্থিতিশীলতা	একযোগে সংকোচন + কাটিয়া + রোল বিচ্ছিন্নতা; সময়ের সাথে কোনও ড্রাইভ নেই
তেল ও গ্যাস ∙ প্রক্রিয়াকরণ	গ্যাস টারবাইন কন্ট্রোল হাউজ, কম্প্রেসার স্টেশন এসসিএডিএ ক্যাবিনেট, ট্রান্সফার মিটারিং প্যানেল	মেশিনের ক্রমাগত কম্পন + মাঝে মাঝে চাপের প্রবাহ	হাইড্রোকার্বন-ইমিউন; বিপজ্জনক এলাকায় সামঞ্জস্যপূর্ণ (সমস্ত ধাতু = স্ট্যাটিক চার্জ জমে না)
বিদ্যুৎ উৎপাদন	জেনারেটর সেট কন্ট্রোল ক্যাবিনেট, উত্তেজনার প্যানেল, টারবাইন তদারকি যন্ত্রপাতি	টারবাইন হাউজিংয়ের উচ্চ তাপমাত্রার নিকটবর্তীতা + ক্রমাগত ঘোরানো মেশিনের কম্পন	+৩০০ ডিগ্রি সেলসিয়াসে স্থিতিশীল; তেল/জ্বালানী স্প্রে প্রতিরোধী; অ-জ্বলন্ত
সামুদ্রিক ∙ বাণিজ্যিক জাহাজ	ব্রিজ ন্যাভিগেশন কনসোল, ডাইনামিক পজিশনিং সিস্টেম, স্যাটেলাইট যোগাযোগ টার্মিনাল	মিশ্র ইঞ্জিন কম্পন + সমুদ্র-অবস্থার কারণে জাহাজের গতি + লবণ বায়ুমণ্ডল	লবণ কুয়াশা প্রতিরোধী 304 এসএস; একাধিক অক্ষ একযোগে পিচ + রোল + কম্পন পরিচালনা করে; সেতু ইনস্টলেশনের জন্য কম্প্যাক্ট
রেলওয়ে অবকাঠামো	ট্র্যাক সাইড সিগন্যালিং সরঞ্জাম, অক্ষ কাউন্টার ক্যাবিনেট, প্ল্যাটফর্ম যাত্রী তথ্য সিস্টেম, টানেল যোগাযোগ নোড	ট্রেনের পাশ দিয়ে যাওয়ার কারণে মাটির কম্পন + সব আবহাওয়ার বাইরে এক্সপোজার	শূন্য রক্ষণাবেক্ষণ দূরবর্তী প্রয়োগ; 20 Hz এর নিচে কার্যকর নিম্ন ফ্রিকোয়েন্সি বিচ্ছিন্নতা
চিকিৎসা ও জীবন বিজ্ঞান	এমআরআই কোল্ড-হেড চিলার, সিটি গ্যান্ট্রি সমর্থন সিস্টেম, ল্যাবরেটরি সেন্ট্রিফুগ বেঞ্চ, ক্লিনরুম রোবোটিক ওয়ার্কসেল	কঠোর দূষণ নিয়ন্ত্রণের সাথে জীবাণুমুক্ত / নিয়ন্ত্রিত পরিবেশে কম্পন বিচ্ছিন্নতা	অটোক্লেভযোগ্য, EtO এবং গামা স্টেরিলাইজযোগ্য; কোন আউটগ্যাসিং নেই; কোনও ইলাস্টোমার কণা ছড়িয়ে নেই

রিটেনিং বার কনফিগারেশন অপশন

টেবিল ৫ঃ বার উপাদান এবং পৃষ্ঠ শেষ নির্বাচন গাইড
বিকল্প	উপাদান	সারফেস ট্রিটমেন্ট	প্রস্তাবিত পরিবেশ
এ	অ্যালুমিনিয়াম খাদ 6061-T6	হোয়াইট অ্যানোডাইজিং (10-15 μm)	ইনডোর ইন্ডাস্ট্রিয়াল; ডেটা সেন্টার; জলবায়ু নিয়ন্ত্রিত অভ্যন্তর; চেহারা সংবেদনশীল ইনস্টলেশন
বি	অ্যালুমিনিয়াম খাদ 6061-T6	হার্ড অ্যানোডাইজিং (25-50 μm, 350-500 HV)	বহিরঙ্গন; ক্ষয়কারী/ধূসর পরিবেশে; উচ্চ কম্পনযুক্ত স্থান যেখানে বিরক্তিকর পরিধান উদ্বেগজনক
সি	স্টেইনলেস স্টীল 304	নেই (প্যাসিভ অক্সাইড স্তর)	অফশোর; উপকূলীয় (<5 কিমি); রাসায়নিক উদ্ভিদ; খাদ্য ও ওষুধ; যে কোন ইনস্টলেশন যা ওজন তুলনায় জারা প্রতিরোধের অগ্রাধিকার দেয়

জেজিএক্স-১২৭৮ সিরিজ লোড নির্বাচনের জন্য সম্পূর্ণ মডেল পরিসীমা

টেবিল ৬ঃ সম্পূর্ণ JGX-1278 প্রোডাক্ট ফ্যামিলি (সমস্ত মডেল ১২.৭ মিমি ক্যাবল * ৮ লুপ * ৭*১৯ স্ট্র্যান্ড শেয়ার করে)
মডেল	উল্লম্ব লোড (এন)	H (মিমি)	ওয়াট (মিমি)	ওজন (কেজি)	সবচেয়ে ভালো
JGX-1278D-370B	370	76	92	1.81	সবচেয়ে ভারী কম্প্যাক্ট সরঞ্জাম
JGX-1278D-310B	310	83	102	1.91	ভারী শিল্প যন্ত্রপাতি
★ JGX-1278D-292B	292	89	105	2.00	যথার্থ যন্ত্রপাতি, তথ্য কেন্দ্র
JGX-1278D-235B	235	95	121	2.22	মাঝারি ওজনের পাম্প ও কম্প্রেসার
JGX-1278D-199B	199	108	133	2.40	সাধারণ শিল্প সরঞ্জাম
JGX-1278D-176B	176	124	144	2.70	হালকা যন্ত্রপাতি, বায়ুচলাচল যন্ত্রপাতি
JGX-1278D-154B	154	137	156	2.90	ইলেকট্রনিক বক্স, ছোট প্যানেল
JGX-1278D-122B	122	155	180	3.09	সংবেদনশীল হালকা ওজনের যন্ত্রপাতি

নির্বাচনের নিয়ম:আপনার বিচ্ছিন্নতা আকার যাতে সমর্থিত সরঞ্জাম প্রতি মাউন্ট পয়েন্ট স্ট্যাটিক ওজন মধ্যে পড়ে40% এবং 70%৪০% এর নিচে কাজ করার ফলে ক্যাবল স্ট্র্যান্ডের যথেষ্ট পরিমাণে সংযুক্তি হয় না (নিম্ন-ডাম্পিং, কম শক্তি অপচয়) ।70% এর উপরে কাজ করা তার লোড-ডিফ্লেকশন বক্ররেখার কঠোর অঞ্চলে বিচ্ছিন্নকারীকে ঠেলে দেয়JGX-1278D-292B এর জন্য, এটি প্রতি-আইসোলেটর 117-204 N (প্রায় 12-21 কেজি সমর্থিত ভর) এর লক্ষ্য লোডের সাথে মিলে যায়।অসাম্য লোড বিতরণ বিশ্লেষণ সহ মাল্টি পয়েন্ট মাউন্ট গণনা জন্য আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং টিম সাথে যোগাযোগ করুন.

মূল পারফরম্যান্স বৈশিষ্ট্য

শূন্য ক্রমবর্ধমান এবং কোন বয়সঃ304 স্টেইনলেস স্টীল তার ইলাস্টিক অঞ্চলে নামমাত্র লোড কাজ করে. কোন স্থায়ী বিকৃতি, কোন সংকোচন সেট, কোন ধীরে ধীরে stiffening বা সময়ের সাথে সাথে নরম।
অ-রৈখিক শক্ততা বক্ররেখাঃসূক্ষ্ম কম্পন বিচ্ছিন্নতার জন্য নরম প্রাথমিক প্রতিক্রিয়া; বিকৃতি বাড়ার সাথে সাথে ধীরে ধীরে কঠোরতা প্রদান করে যান্ত্রিক হার্ড-স্টপ ছাড়াই অন্তর্নিহিত ওভারলোড সুরক্ষা প্রদান করে।
উচ্চ হিস্টেরিক ডিম্পিংঃতারের স্ট্র্যান্ডগুলির মধ্যে কুলমব ঘর্ষণ 10-25% সমালোচনামূলক ডিম্পিং অনুপাত সরবরাহ করে। কোনও বাহ্যিক ড্যাশপট, সুরযুক্ত ভর ডিম্পার বা সক্রিয় নিয়ন্ত্রণ সিস্টেমের প্রয়োজন নেই।
বিস্তৃত তাপমাত্রা পরিসীমাঃ-১৮০ ডিগ্রি সেলসিয়াস (ক্রিওজেনিক) থেকে +৩০০ ডিগ্রি সেলসিয়াস (উচ্চতর) পর্যন্ত ধ্রুবক যান্ত্রিক বৈশিষ্ট্য। কম তাপমাত্রায় ভঙ্গুরতা নেই; উচ্চ তাপমাত্রায় নরম হওয়া বা সরে যাওয়া নেই।
রাসায়নিক প্রতিরোধ ক্ষমতাঃটাইপ 304 এসএস হাইড্রোকার্বন, ক্লোরিনযুক্ত দ্রাবক, হাইড্রোলিক তরল, তৈলাক্তকরণ তেল, পাতলা অ্যাসিড এবং ক্ষার, সমুদ্রের জল, ওজোন এবং ইউভি বিকিরণের জন্য নিষ্ক্রিয়।
ধীরে ধীরে পরিধানের ইঙ্গিতঃরাবার মাউন্টগুলির বিপরীতে যা বিপর্যয়করভাবে ছিঁড়ে যেতে পারে, তারের দড়ি বিচ্ছিন্নকারীগুলি কোনও কার্যকরী ব্যর্থতার আগে দীর্ঘ সময়ের জন্য দৃশ্যমান স্ট্র্যান্ড পরিধান (ব্যক্তিগত তারের ভাঙ্গন) প্রদর্শন করে।ক্যালেন্ডার ভিত্তিক পরিবর্তে, প্রতিস্থাপনের সিদ্ধান্ত।

ইনস্টলেশন নির্দেশিকা

মাউন্ট পৃষ্ঠ প্রস্তুতিঃবার ফুটপ্রিন্ট জুড়ে ০.৫ মিমি মধ্যে সমতা নিশ্চিত করুন। প্রয়োজন অনুযায়ী স্টেইনলেস স্টিলের শ্যাম প্লেট ব্যবহার করুন। লোডের অধীনে সরে যেতে পারে এমন প্লাস্টিকের শ্যাম ব্যবহার করবেন না।
ব্রেকিং স্পেসিফিকেশনঃM8 * 1.25 বোল্ট, ন্যূনতম গ্রেড 8.8. বোল্ট হেডের অধীনে ফ্ল্যাট ওয়াশার এবং নট অধীনে স্প্রিং লক ওয়াশার অন্তর্ভুক্ত করুন। ক্ষয়কারী পরিবেশে স্টেইনলেস স্টীল বার ইনস্টলেশনের জন্য,A4-80 (টাইপ ৩১৬) ফিক্সিংয়ের নির্দিষ্টকরণ যা বার উপাদানটির জারা প্রতিরোধের সাথে মেলে.
টার্নিং টর্চঃঅ্যালুমিনিয়াম বার কনফিগারেশনের জন্য 18-22 N · m; স্টেইনলেস স্টীল বার কনফিগারেশনের জন্য 25-30 N · m। সর্বদা একটি ক্যালিব্রেটেড টর্ক উইঞ্চ ব্যবহার করুন।
সারিবদ্ধতা যাচাইকরণঃচূড়ান্ত টর্ক পরে ± 2 ° এর মধ্যে উপরের এবং নীচের মাউন্টিং প্লেনগুলির মধ্যে সমান্তরালতা নিশ্চিত করুন। এই সহনশীলতার বাইরে ভুল সমন্বয় অসম স্ট্র্যান্ড লোডিং এবং ডিম্পিং কর্মক্ষমতা হ্রাস করে।
ক্লিয়ারেন্স এনভেলপঃক্যাবল সমন্বয়ের চারপাশে সর্বনিম্ন 15 মিমি অবরুদ্ধ মুক্ত স্থান নিশ্চিত করুন যাতে সংলগ্ন কাঠামোর সাথে যোগাযোগ না করে সর্বাধিক বিকৃতি সামঞ্জস্য করা যায়।
পরিমাণ নির্ধারণঃসামগ্রিক সরঞ্জাম ওজন (এন) ÷ প্রতি আইসোলেটর লক্ষ্য লোড (এন) = আইসোলেটরগুলির সর্বনিম্ন সংখ্যা। সমতুল্য ওজন বন্টনের জন্য নিকটতম যুগ্ম সংখ্যায় ঘূর্ণন করুন। উদাহরণঃএকটি 600 N সরঞ্জাম প্যাকেজ ÷ 150 N প্রতি বিচ্ছিন্নকারী = 4 বিচ্ছিন্নকারী সর্বনিম্ন. সমতুল্য বিপরীত কোণে জোড়া ইনস্টল করুন.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্নঃ কম্প্রেসার কম্প্রেশন বিচ্ছিন্নতার জন্য JGX-1278D-292B রাবার মাউন্টের সাথে তুলনা করে?: রাবার মাউন্টের বিপরীতে যা কম্প্রেসার অ্যাপ্লিকেশনের জন্য সাধারণ তাপ চক্রের অধীনে ধীরে ধীরে শক্ত হয়,সম্পূর্ণ ধাতু JGX-1278D-292B তার পুরো সেবা জীবন জুড়ে ধ্রুবক অনমনীয়তা বজায় রাখে. অ-রৈখিক শক্ততার বৈশিষ্ট্যটি কম্প্রেসার স্টার্ট-আপ টর্ক শকও পরিচালনা করে, যা অবনতি ছাড়াই রাবার মাউন্টগুলি স্থানচ্যুত বা ছিঁড়ে ফেলতে পারে।কোন নির্ধারিত রক্ষণাবেক্ষণের ব্যবধান নেই: একবার ইনস্টল করুন এবং আইসোলেটরটি সাধারণত সংক্ষেপকটিকে রক্ষা করে।
প্রশ্ন: এই তারের দড়ি বিচ্ছিন্নকারীটির প্রত্যাশিত সেবা জীবন কত?: সাধারণ শিল্প পরিবেশে (অন্দর, মাঝারি জলবায়ু, নকশা পরিসীমা মধ্যে নামমাত্র লোড), JGX-1278D-292B এর 25 বছরেরও বেশি পরিষেবা জীবন রয়েছে।স্টেইনলেস স্টীল তারের নামমাত্র স্ট্যাটিক লোড তার ক্লান্তি সীমা নিচে কাজ করে, এবং ঘর্ষণ-ডাম্পিং প্রক্রিয়াটি অর্থপূর্ণ অভ্যন্তরীণ তাপ উত্পাদন করে না। প্রাথমিক জীবনসীমা সীমাবদ্ধকারী ফ্যাক্টর, যদি থাকে তবে অত্যন্ত উচ্চ চক্রের কারণে তারের স্ট্র্যান্ডের সমষ্টিগত পরিধান।উচ্চ-অ্যাম্প্লিটুড কম্পন, যা কার্যকরী পারফরম্যান্স হ্রাস পাওয়ার অনেক আগে থেকে দৃশ্যমান হয়ে ওঠে।
প্রশ্নঃ আবহাওয়া সুরক্ষা ছাড়াই এই বিচ্ছিন্নকারীটি বহিরঙ্গন অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে?: হ্যাঁ, ইলাস্টোমেরিক মাউন্টের বিপরীতে যা UV এবং ওজোনের অবক্ষয় রোধ করতে সুরক্ষা কভার বা আশ্রয় প্রয়োজন, সমস্ত ধাতু JGX-1278D-292B আবহাওয়া প্রতিরোধের প্রয়োজন হয় না।উপকূলীয় বা সামুদ্রিক বাইরের ইনস্টলেশনের জন্য, আমরা স্টেইনলেস স্টীল বার বিকল্পটি সুপারিশ করি (কনফিগ সি) লবণ স্প্রে পরিবেশে ভিন্ন ধাতুগুলির মধ্যে কোনও গ্যালভানিক ক্ষয় সম্ভাবনা দূর করতে।
প্রশ্ন: আমার সরঞ্জামগুলির জন্য সঠিক সংখ্যক আইসোলেটর কিভাবে নির্ধারণ করব?: আপনার সরঞ্জামগুলির মোট ওজন (নিউটন) প্রতি আইসোলেটর লোডের লক্ষ্য দ্বারা ভাগ করুন (আমরা JGX-1278D-292B এর জন্য নামমাত্র সর্বোচ্চের 40-70% প্রস্তাব করিঃ 117-204 N) ।ভারসাম্যহীন মাধ্যাকর্ষণ কেন্দ্রের সাথে সরঞ্জামগুলির জন্য, আমাদের ইঞ্জিনিয়ারদের একটি ওজন বন্টন ডায়াগ্রাম প্রদান এবং আমরা বিনামূল্যে প্রতিটি সমর্থন পয়েন্ট জন্য প্রয়োজনীয় পরিমাণ এবং স্থান গণনা করবে।
প্রশ্নঃ কোনও তৈলাক্তকরণ বা রক্ষণাবেক্ষণ প্রয়োজন?: না. JGX-1278D-292B একটি সম্পূর্ণ প্যাসিভ, তৈলাক্তকরণ মুক্ত ডিভাইস। ডিম্পিং প্রক্রিয়াটি স্টেইনলেস স্টিলের তারের স্ট্র্যান্ডগুলির মধ্যে শুকনো কঠিন ঘর্ষণের উপর নির্ভর করে।কোন সিলড লুব্রিকেন্ট গহ্বর নেইরুটিন সরঞ্জাম স্ট্যান্ড-ডাউন চলাকালীন বার্ষিক চাক্ষুষ পরিদর্শন অব্যাহত পরিষেবাযোগ্যতা নিশ্চিত করার জন্য যথেষ্ট।

গুণমান নিশ্চিতকরণ ও উৎপাদন

প্রতিটি JGX-1278D-292B একটিআইএসও ৯০০১ঃ2015সার্টিফাইড কোয়ালিটি ম্যানেজমেন্ট সিস্টেম।

কাঁচামালের ট্রেসেবিলিটিঃএএসটিএম এ৩১৩/এ৩১৩এম অনুযায়ী ৩০৪ এসএস তার এবং এএসটিএম বি২১/বি২১এম অনুযায়ী ৬০৬১-টি৬ অ্যালুমিনিয়াম বারের জন্য সম্পূর্ণ মিলিং টেস্ট সার্টিফিকেশন
ক্যাবল রাইন্ডিং:রিয়েল টাইম টেনশন মনিটরিং সহ সিএনসি নিয়ন্ত্রিত হেলিক্যাল রাইন্ডিং (নামমাত্রের ± 5%)
ক্রাইমিং প্রক্রিয়াঃশক্তি স্থানচ্যুতি পর্যবেক্ষণের সাথে হাইড্রোলিক ক্রাম্প; উৎপাদন লটের জন্য রেকর্ড করা এবং প্রবণতাযুক্ত এসপিসি ডেটা
মাত্রা যাচাইকরণঃসিএমএম রিটেনিং বার সমালোচনামূলক মাত্রা পরিদর্শন √ গর্ত অবস্থান, countersink গভীরতা এবং কোণ, থ্রেড ফর্ম এবং বর্গ
পারফরম্যান্স ভ্যালিডেশনঃলট গ্রহণের স্ট্যাটিক লোড-ডিফ্লেকশন টেস্টিং প্রতি AQL 1।0, সাধারণ পরিদর্শন স্তর II
পৃষ্ঠের সমাপ্তিঃঅ্যালুমিনিয়াম বার কনফিগারেশনের জন্য আইএসও ২৩৬০ (ইডিসির বর্তমান পদ্ধতি) অনুযায়ী পরিমাপ করা অ্যানোডাইজিং বেধ

সি'য়ান হোয়ান মাইক্রোওয়েভ কোং লিমিটেড সম্পর্কে

২০০৫ সালে প্রতিষ্ঠিত এবং চীনের শানসিতে সদর দফতর রয়েছে, সি'য়ান হোয়ান হ'ল কম্পন বিচ্ছিন্নতা, শক শোষণ,এবং বিশ্বব্যাপী বাণিজ্যিক এবং শিল্প বাজারের জন্য শক্তি অপচয় সমাধানআমাদের কর্মীশক্তি 500+ কর্মী সহ 100 টিরও বেশি প্রকৌশল এবং গুণমান নিশ্চিতকরণ পেশাদার অন্তর্ভুক্ত। আমাদের 35+ দেশ রপ্তানি পদচিহ্ন শিল্প যন্ত্রপাতি OEMs জুড়ে,ইঞ্জিনিয়ারিং এবং ক্রয় ঠিকাদার, নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণ দল, এবং সরঞ্জাম retrofit বিশেষজ্ঞদের।

আমাদের পণ্যের পোর্টফোলিওতে তারের দড়ি বিচ্ছিন্নকারী (জেজিএক্স, জিআর, জিআরওয়াই সিরিজ), রাবার-ধাতব যৌগিক মাউন্ট, কয়েল স্প্রিং বিচ্ছিন্নকারী, ঘর্ষণ ডিমপার্স,এবং অ্যাপ্লিকেশন-নির্দিষ্ট কাস্টমাইজড বিচ্ছিন্নতা সমাবেশআমরা উন্নত ডিম্পিং উপকরণ, অ-রৈখিক কাঠামোগত গতিবিদ্যা এবং ফিনিট-এলিমেন্ট ভিত্তিক আইসোলেটর পারফরম্যান্স অপ্টিমাইজেশনের জন্য একটি সক্রিয় গবেষণা ও উন্নয়ন কর্মসূচি বজায় রাখি।

একটি দরপত্রের অনুরোধ বা একটি প্রযুক্তিগত পরামর্শের সময়সূচীঃআপনার সরঞ্জামগুলির স্পেসিফিকেশন প্রদান করুনঃ সমর্থনযোগ্য ওজন, মাউন্টিং পদচিহ্নের মাত্রা, অপারেটিং পরিবেশের অবস্থা,এবং কম্পন বিচ্ছিন্নতা কর্মক্ষমতা লক্ষ্যমাত্রা এবং আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং টিম এক কার্যদিবসের মধ্যে একটি কাস্টমাইজড JGX-1278 সিরিজ সুপারিশ সঙ্গে সাড়া হবেসমস্ত উদ্ধৃতি অনুরোধের সাথে লোড-বন্টন যাচাইকরণ অন্তর্ভুক্ত রয়েছে।
