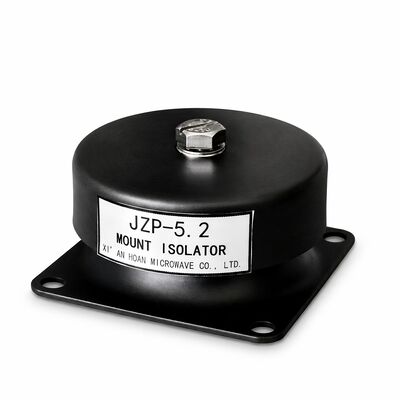

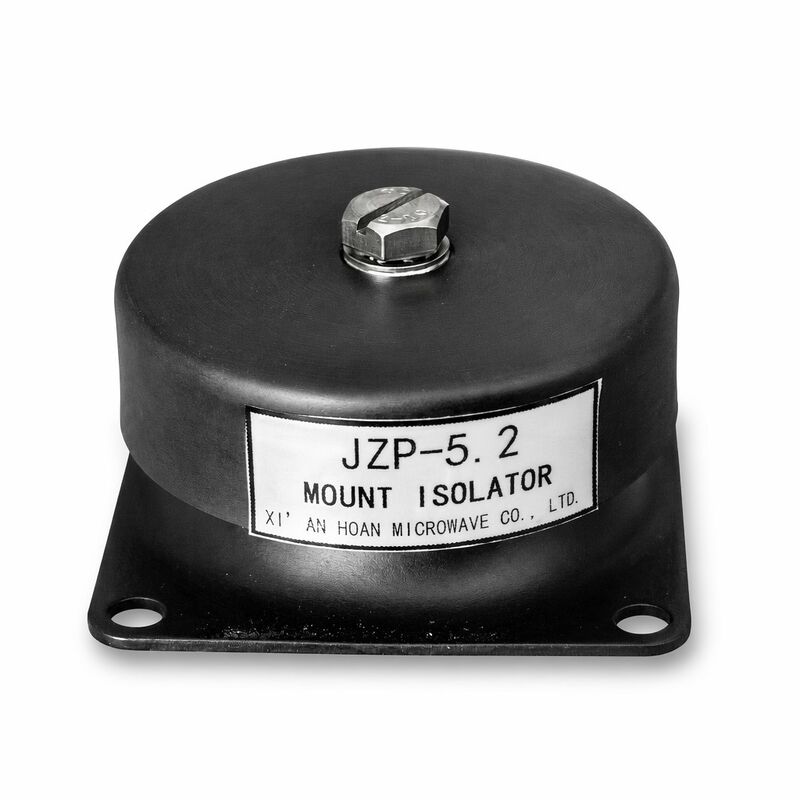

JZP-5.2 জারা প্রতিরোধী চ্যামফার্ড স্টাড রাবার ভাইব্রেশন আইসোলেটর মাউন্ট শক শোষক মাউন্ট যথার্থ থ্রেডিংয়ের জন্য

যখন রাবার বিদ্যুতের চেয়ে দীর্ঘস্থায়ী হয় ∙ ভুলে যাওয়া ব্যর্থতা মোড

যে কোন রক্ষণাবেক্ষণ প্রকৌশলীকে জিজ্ঞাসা করুন যিনি ছাদের উপর HVAC ইউনিট বা উপকূলীয় পাম্প স্টেশনগুলির একটি বহর পরিচালনা করেনঃকম্পন বিচ্ছিন্নতা মাউন্টপ্রায় কখনো প্রথম ব্যর্থ হয় না. প্রথম ব্যর্থ হয় স্টাড. এটি rusts. বাদাম আক্রমণ করে. সরানোর সময় থ্রেড galls.এবং যা ২০ মিনিটের সরঞ্জাম বিনিময় হওয়া উচিৎ ছিল, সেটা ৩ ঘণ্টার কাজে পরিণত হয়েছে।, তেল ছিদ্র, একটি টর্চ, এবং সবচেয়ে খারাপ ক্ষেত্রে, ভাঙা স্টাড বের করে আনতে এবং মাউন্ট হোলটি পুনরায় ট্যাপ করতে। জেজেডপি-৫।2মাউন্ট আইসোলেটরএটি এমনভাবে ডিজাইন করা হয়েছে যাতে দ্রুততম অবক্ষয়কারী উপাদান ∙ ধাতব হার্ডওয়্যার ∙ এটি সমর্থন করে এমন রাবারের মতো দীর্ঘস্থায়ী হয়।

জিন-নি অ্যালোয় ইলেক্ট্রোপ্লেটিং স্ট্যান্ডার্ড জিংকের তুলনায় 5x জারা সুবিধা

স্ট্যান্ডার্ড জিংক ইলেক্ট্রোপ্লেটিং (এএসটিএম বি 633, টাইপ II বা III, Fe / Zn 5-8 μm) কয়েক দশক ধরে শিল্পের রাবার মাউন্টগুলির জন্য ডিফল্ট ফাস্টেনার লেপ। এটি অভ্যন্তরীণভাবে যথেষ্ট ভাল কাজ করে।বাইরে বা ক্ষয়কারী বায়ুমণ্ডলে, এটা স্পষ্টভাবে অপর্যাপ্ত. JZP-52রাবার কম্পন বিচ্ছিন্নকারীসঞ্চয়স্থানে ১২-১৫ শতাংশ ওজন নিকেল ধারণকারী একটি ক্ষারীয় জিংক-নিকেল (Zn-Ni) খাদ প্লাটিং সিস্টেমের মাধ্যমে পণ্য জিংক প্রতিস্থাপন করা হয়,একটি ত্রিভাল্যান্ট ক্রোমিয়াম প্যাসিভেশন উপরের লেপ এবং একটি পাতলা ফিল্ম ইন্টিগ্রেটেড তৈলাক্তকরণ সিলিং সহপারফরম্যান্সের পার্থক্য ক্রমবর্ধমান নয়, বরং এটি শর্তসাপেক্ষঃ

শেষ ব্যবহারকারীর জন্য, এর ব্যবহারিক অর্থ সহজঃ একটি ছাদের উপর ঘনীভবন ইউনিট সমুদ্র থেকে 500 মিটার দূরে একটি উপ-উষ্ণমন্ডলীয় জলবায়ুতে,স্ট্যান্ডার্ড জিংক-প্লেটেড স্টাডগুলি 8-12 মাসের মধ্যে দৃশ্যমান লাল মরিচা দেখায়JZP-5.2 Zn-Ni studs একই অবস্থার অধীনে 4+ বছর ধরে জারা মুক্ত থাকে ‡ গাম উপাদানটির প্রত্যাশিত পরিষেবা ব্যবধানের সাথে মিল বা অতিক্রম করে।

চ্যামফারেড স্টাড লিড-ইন জ্যামিতি ∙ কেন ৩০ ডিগ্রি গুরুত্বপূর্ণ

গ্রিডযুক্ত ফাস্টেনারগুলি কেবল তখনই স্ব-কেন্দ্রিক হয় যখন তারা সোজা শুরু করে।একটি বর্গক্ষেত্র কাটা স্টাড শেষ শূন্য গাইডেন্স প্রদান করে √ বাদামের প্রথম অভ্যন্তরীণ থ্রেড একক বিন্দুতে স্টাডের প্রথম বাহ্যিক থ্রেডের সাথে যোগাযোগ করে, এবং যদি কোণীয় সারিবদ্ধতা একটি M10 রুক্ষ থ্রেডের জন্য প্রায় 1.5 ডিগ্রিরও বেশি দূরে থাকে তবে বাদামটি স্ব-সংশোধন করার পরিবর্তে ক্রস-থ্রেড করবে। ক্ষেত্রের অবস্থার মধ্যে আপনার মাথার উপরে কাজ করা,কমপ্রেসার হাউজিংয়ের আশেপাশে হাতা পরে, খারাপ আলোতে একটি বর্গাকার স্টাড একটি ক্রস-থ্রেডিং ঘটনা ঘটতে অপেক্ষা করছে।

জেজেডপি-৫।2কম্পন বিচ্ছিন্নতা মাউন্টস্টাড টিপটি 30 ° ± 2 ° চ্যামফার (60 ° ± 4 ° অন্তর্ভুক্ত কোণ) সহ স্টাড টিপ থেকে 2.5 মিমি প্রসারিত একটি সুনির্দিষ্ট গ্রাউন্ডেড। এটি একটি শঙ্কুযুক্ত লিড-ইন পৃষ্ঠ তৈরি করে যা একই সাথে দুটি ফাংশন সম্পাদন করেঃএটি প্রাথমিক থ্রেড যোগাযোগ এলাকা হ্রাস করে (প্রথম সংযোগের জন্য প্রয়োজনীয় টর্ক হ্রাস করে), এবং এটি একটি শারীরিক সেন্টারিং র্যাম্প সরবরাহ করে যা বাদাম অক্ষকে স্টাড অক্ষের সাথে সারিবদ্ধ করে। স্কয়ার-কাট বনাম 30 ডিগ্রি চ্যামফারেড এম 10 স্টাডগুলির তুলনা করে নিয়ন্ত্রিত ইনস্টলেশন পরীক্ষায়,চ্যামফারেড ডিজাইন ক্রস-থ্রেডিং ইভেন্টগুলি প্রায় 8% থেকে 0 এর নিচে হ্রাস করেছে৫০০টি ব্লাইন্ড ইনস্টলেশনের মধ্যে ০.৫% এমন টেকনিশিয়ানদের দ্বারা যাঁরা পরীক্ষার বিষয়ে অবগত ছিলেন না।

থ্রেড স্পেসিফিকেশনের বিবরণঃ

৪৫# কার্বন স্টিল কেন শুরু থেকেই স্টেইনলেস নয়?

একটি সাধারণ প্রশ্নঃ যদি জারা উদ্বেগ হয়, কেন 304 বা 316 স্টেইনলেস স্টীল থেকে studs তৈরি না? উত্তর তিনটি প্রকৌশল সমঝোতা জড়িত। প্রথমত,স্টেইনলেস স্টীল তাপ চিকিত্সা মাঝারি কার্বন ইস্পাত (45 # ইস্পাত normalization পরে 355 MPa yields পৌঁছায়) তুলনায় কম ফলন শক্তি আছে; 304 স্টেইনলেস সাধারণত 205 এমপিএ হয়) । একটি এম 10 স্টাডের জন্য যা সরঞ্জামগুলির ভুল সমন্বয় থেকে বাঁকানো মুহুর্তগুলি দেখতে পারে, উচ্চতর আউটপুট শক্তি একটি অর্থপূর্ণ সুরক্ষা মার্জিন সরবরাহ করে। দ্বিতীয়ত,স্টেইনলেস স্টীল studs কার্বন ইস্পাত সরঞ্জাম ফ্রেম সঙ্গে একটি galvanic দম্পতি তৈরি তারা বোল্ট করা হয়, যা প্রায়শই স্টাড ক্ষয় করার চেয়ে খারাপ (একটি স্টাড প্রতিস্থাপনযোগ্য; একটি ক্ষয়কারী ফ্রেম নয়) । তৃতীয়, এবং সবচেয়ে সমালোচনামূলক, the vulcanization bonding process between rubber and stainless steel is significantly more difficult than bonding to carbon steel due to the chromium oxide passivation layer on stainless — bond strengths are typically 30-40% lowerরবার-ধাতু ইন্টারফেসে একটি নতুন ব্যর্থতা মোড চালু করে।

জেজেডপি-৫।2শক শোষক মাউন্টএটি স্তর স্তরে (স্টেইনলেস) পরিবর্তে লেপ স্তরে (Zn-Ni) ক্ষয় সমস্যা সমাধান করে,45 # কার্বন ইস্পাতের যান্ত্রিক এবং আঠালো সুবিধাগুলি সংরক্ষণ করে বায়ুমণ্ডলীয় এক্সপোজারে 304 স্টেইনলেস স্টিলের সাথে তুলনীয় ক্ষয় প্রতিরোধের সরবরাহ করে.

JZP-5.2 সম্পূর্ণ যান্ত্রিক তথ্য

ক্ষয়-সমালোচনামূলক অ্যাপ্লিকেশন প্রোফাইল

• অফশোর প্ল্যাটফর্ম লিভিং কোয়ার্টার HVAC:লবণ ভরা সামুদ্রিক বায়ুমণ্ডল, ২৪/৭। স্ট্যান্ডার্ড মাউন্ট প্রতি ১২ মাসের প্রতিরোধমূলক রক্ষণাবেক্ষণ চক্রের মধ্যে স্টাড প্রতিস্থাপন প্রয়োজন। JZP-৫।উত্তর সাগরের প্ল্যাটফর্ম পরীক্ষায় ২টি মাউন্ট ৩ বছরের বেশি সময় ধরে স্টড অখণ্ডতা প্রদর্শন করেছেএইচভিএসির ডাউনটাইম ৬০ শতাংশ কমিয়ে আনে।
• রাসায়নিক কারখানার ধোঁয়া উত্তোলন ভ্যানঃবায়ুমণ্ডলে নিম্ন ঘনত্বের হাইড্রোক্লোরিক এবং সালফুরিক অ্যাসিড বাষ্প কয়েক সপ্তাহের মধ্যে জিংক প্ল্যাটিং আক্রমণ করে। Zn-Ni খাদের নিকেল সামগ্রী একটি গ্যালভানিক বাধা প্রদান করে যা খাঁটি জিংক সরবরাহ করতে পারে না।একটি লুইসিয়ানা ক্লোর-আলকালি উদ্ভিদ কেস স্টাডিতে মাউন্ট প্রতিস্থাপন চক্রগুলি 6 মাস থেকে 24+ মাস পর্যন্ত বাড়ানো হয়েছে.
• বর্জ্য জল উত্তোলন স্টেশন পাম্পঃভিজা কূপের উপরে H2S গ্যাস 95%+ আপেক্ষিক আর্দ্রতার সাথে একত্রিত হয়ে একটি গুরুতর ক্ষয়কারী মাইক্রোক্লাইমেট তৈরি করে।রাবার কম্পন বিচ্ছিন্নকারীস্টাড হার্ডওয়্যার প্রায়শই প্রথম উপাদান যা ব্যর্থ হয় pump পাম্পের যান্ত্রিক সিল, ইম্পেলার এবং এমনকি castালাই লোহার ভলুটের আগে। জেজেডপি -৫।2 জিন-নি প্লাটিং নির্দিষ্ট করা হয় যখন পাম্প OEMs জারাতি প্রত্যাখ্যান ক্ষয় সম্পর্কিত মাউন্ট ব্যর্থতা.
• খাদ্য ও পানীয়ের জন্য সিআইপি (পরিচ্ছন্নতা) স্কিডঃপ্রতিদিন গরম পানি এবং ৮০-৮৫ সেলসিয়াসে ক্যাস্টিক/এসিড পরিষ্কারের চক্রগুলি পাম্প এবং মোটর মাউন্টগুলির চারপাশে একটি ভিজা, রাসায়নিকভাবে আক্রমণাত্মক পরিবেশ তৈরি করে। জেজেডপি-৫ এর ত্রিভ্যালেন্ট ক্রোমিয়াম প্যাসিভেশন স্তর।2 studs ক্ষারীয় detergents যে প্রচলিত জিংক ক্রোম্যাট রূপান্তর লেপ strip প্রতিরোধ.

ক্ষেত্র পরিষেবা প্রশ্নোত্তর

প্রশ্নঃ আমি কীভাবে প্রাপ্ত অংশগুলিতে Zn-Ni প্লাটিং বেধটি যাচাই করব?
উত্তরঃ ASTM B568 অনুযায়ী একটি ক্যালিব্রেটেড এক্স-রে ফ্লুরোসেন্স (এক্সআরএফ) গেজ ব্যবহার করুন। পরিমাপটি স্টাডের মসৃণ unthreaded শাখার অংশে নেওয়া উচিত। গ্রহণযোগ্য পরিসীমা 8-12 μm।৮ মাইক্রন মিটারের নিচে মানগুলি প্লাটিং প্রক্রিয়ার বিচ্যুতি নির্দেশ করে; 12 μm এর উপরে মানগুলি থ্রেড ফিটকে প্রভাবিত করতে পারে। 500 ইউনিটের বেশি অর্ডারগুলির সাথে একটি হ্যান্ডহেল্ড এক্সআরএফ রিপোর্ট অন্তর্ভুক্ত রয়েছে।

প্রশ্নঃ যদি আমি মাঠে স্টাড দৈর্ঘ্য কাটা বা পরিবর্তন করতে হবে?
উত্তরঃ স্টাড কাটলে কাটা পৃষ্ঠ থেকে Zn-Ni প্লাটিং সরিয়ে ফেলা হয় এবং খালি 45 # ইস্পাত প্রকাশ করা হয়। এই পৃষ্ঠটি বহিরঙ্গন অবস্থার মধ্যে কয়েক দিনের মধ্যে লাল মরিচা বিকাশ করবে।যদি ক্ষেত্র পরিবর্তন অনিবার্য হয়, কাটার 1 ঘন্টার মধ্যে কাটা পৃষ্ঠের উপর একটি জিংক সমৃদ্ধ ঠান্ডা galvanizing যৌগ (ASTM A780 প্রতি শুকনো ফিল্ম মধ্যে ন্যূনতম 93% জিংক) প্রয়োগ করুন। নোট করুন যে stud পরিবর্তন ক্ষয় গ্যারান্টি বাতিল।

প্রশ্নঃ প্রথম ইনস্টলেশন এবং পুনরায় ইনস্টলেশনের মধ্যে টর্ক পার্থক্য আছে কি?
উত্তরঃ হ্যাঁ। ইন্টিগ্রেটেড লুব্রিকেন্ট টপ কোট প্রথম ইনস্টলেশনে সবচেয়ে কার্যকর। পুনরায় ইনস্টলেশনের জন্য (একই বাদাম, একই স্টাড, পূর্বে টর্কযুক্ত),পলিশড থ্রেডের কম ঘর্ষণ সহগকে বিবেচনা করার জন্য টর্ককে ২৭-৩২ এন.এম.যদি পূর্বে ইনস্টল করা স্টাডের উপর নতুন বাদাম ব্যবহার করা হয়, তাহলে 30-35 N · m স্ট্যান্ডার্ড স্পেসিফিকেশনে ফিরে যান।

প্রশ্নঃ জেজেডপি-৫.২ মাউন্টগুলি কীভাবে ওরিয়েন্টেড করা উচিত? স্টাড আপ, স্টাড ডাউন বা অনুভূমিক?
উঃ জেজেডপি-৫।2শক শোষক মাউন্টসমর্থিত সরঞ্জাম এবং ভিত্তির মধ্যে রাবার উপাদান দিয়ে অক্ষীয় (সংক্ষেপণ) লোডিংয়ের জন্য ডিজাইন করা হয়েছে।পছন্দসই ওরিয়েন্টেশন হয় সরঞ্জাম ওজন অক্ষীয়ভাবে মাউন্ট কম্প্রেস সঙ্গে. অনুভূমিক (শিয়ার) ওরিয়েন্টেশন অক্ষীয় নামমাত্রের 40% পর্যন্ত লোডের জন্য গ্রহণযোগ্য (32 কেজি প্রতি মাউন্ট সর্বোচ্চ) । টেনশনে ইনস্টল করবেন নাযদি টেনশন প্রয়োগ অনিবার্য হয়, ক্যাপচার স্টাইল হাউজিং জন্য যোগাযোগ প্রকৌশল.
