JZP-10.5 রাবার শক শোষণকারী মাউন্ট 3D বহুমুখী লোড শোষণ অ্যান্টিস্ট্যাটিক ESD নিরাপদ কম্পন বিচ্ছিন্নকারী

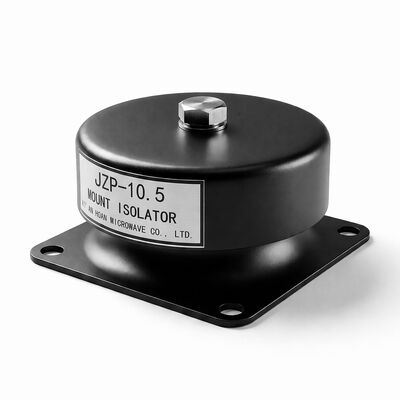

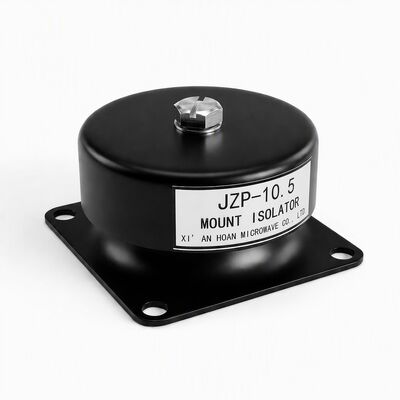

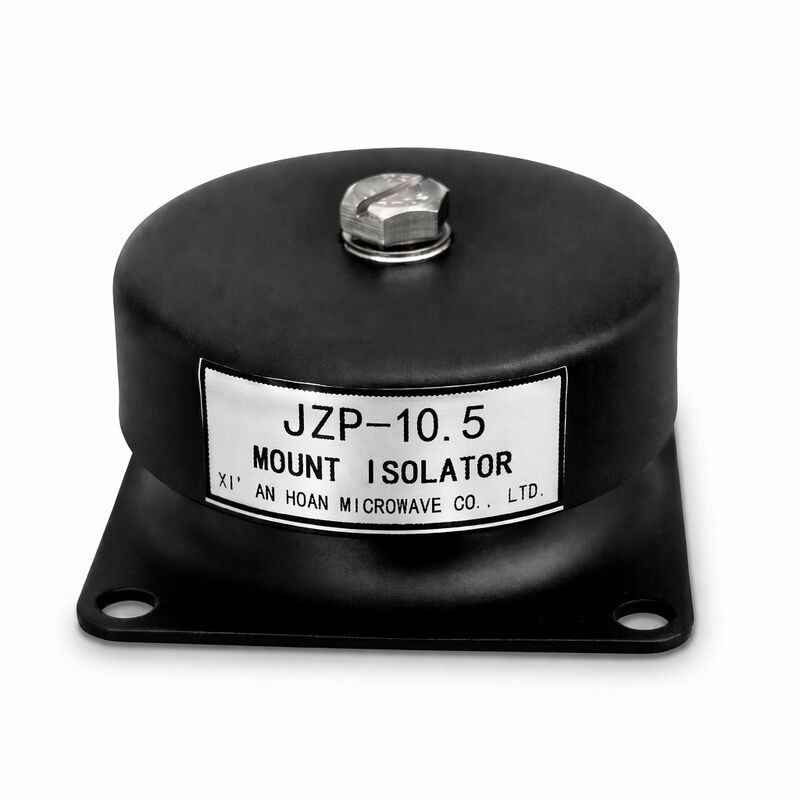

JZP-10.5 Multidirectional ESD-Safe Vibration Isolator (ইএসডি-নিরাপদ কম্পন বিচ্ছিন্নকারী)

দ্যজেজেডপি-১০।5এটি সুনির্দিষ্ট উত্পাদন এবং ইলেকট্রনিক্স পরিবেশে একটি নির্দিষ্ট চ্যালেঞ্জের সমাধান করেঃকম্পন বিচ্ছিন্নতা যে কোন দিক থেকে কাজ করেযখনসুরক্ষিতভাবে বৈদ্যুতিন স্ট্যাটিক চার্জ ছড়িয়ে দেওয়াএর গম্বুজযুক্ত ইলাস্টোমার জ্যামিতি এবং পরিবাহী যৌগিক রচনা এটিকে অর্ধপরিবাহী সরঞ্জাম, পরিদর্শন সরঞ্জাম,এবং সার্ভার অবকাঠামো যেখানে ইএসডি ঘটনা ডাউনটাইম মিলিয়ন কারণ হতে পারে.

কিভাবে 3 ডি মাল্টি-ডাইরেকশনাল অ্যাਬਸোর্পশন কাজ করে

প্রচলিত সিলিন্ডারিক মাউন্টগুলির বিপরীতে যা অক্ষীয় সংকোচনে শ্রেষ্ঠত্ব অর্জন করে তবে ঝাঁকুনি এবং বকিং লোডের অধীনে নাটকীয়ভাবে শক্ত হয়, জেজেডপি -10.5 একটিগোলাকার সেক্টর ইলাস্টোমার প্রোফাইল. এই জ্যামিতি প্রায় আইসোট্রপিক শক্ততা প্রদান করে যার অর্থ মাউন্টের প্রতিক্রিয়া তুলনামূলক হয় কিনা কম্পন অক্ষীয়, রেডিয়াল, বা যে কোন obliquely কোণ এ আসে।রাবার উপাদান কম্প্রেশন-সিয়ার সমন্বিত মোডে deflects, একই সময়ে তিনটি ট্রান্সলেশনাল অক্ষ জুড়ে হিস্টেরিক ডাম্পিং মাধ্যমে শক্তি শোষণ। পরীক্ষায়, JZP-105 একটি 10-500 Hz উত্তেজনা ব্যান্ডউইথ জুড়ে 82-85% এর কম্পন সংক্রমণ হার অর্জন যখন নামমাত্র ক্ষমতা 50-70% লোড করা হয়.

ইএসডি সুরক্ষা ব্যবস্থা

• কন্ডাক্টিভ কার্বন নেটওয়ার্ক√ এনআর/সিআর বেস পলিমারটি উচ্চ কাঠামোগত পরিবাহী কার্বন ব্ল্যাক দিয়ে লোড করা হয় যা পারকোলেশন থ্রেশহোল্ডের উপরে ভলিউম ফ্যাক্টর।ইলাস্টোমার ম্যাট্রিক্সের মাধ্যমে যান্ত্রিক বৈশিষ্ট্যগুলি হ্রাস না করে অবিচ্ছিন্ন পরিবাহী পথ গঠন করে.
• পৃষ্ঠের প্রতিরোধ ক্ষমতা 104-106 Ωস্ট্যাটিক-ডিসিপ্যাটিভ সুইট স্পটে অবস্থিতঃ মিলিসেকেন্ডের মধ্যে চার্জগুলি রক্তপাতের জন্য যথেষ্ট পরিবাহী (এএনএসআই / ইএসডি এস 20.20 প্রয়োজনীয়তা পূরণ করে 1000V থেকে 100V পর্যন্ত 2 সেকেন্ডের ক্ষয় সময়)কিন্তু অ্যাক্টিভ সার্কিটের সাথে দুর্ঘটনাক্রমে যোগাযোগের ক্ষেত্রে বিপজ্জনক বর্তমান প্রবাহ রোধ করার জন্য যথেষ্ট প্রতিরোধী.
• স্থায়ী অ্যান্টিস্ট্যাটিক সম্পত্তি∙ টপিক্যাল অ্যান্টিস্ট্যাটিক স্প্রেগুলির বিপরীতে যা হ্যান্ডলিং এবং পরিষ্কারের সাথে সাথে পরা যায়, কার্বন ভরা যৌগ পণ্যটির পুরো জীবনকাল জুড়ে স্থায়ী, আর্দ্রতা-নিরপেক্ষ ESD সুরক্ষা সরবরাহ করে।

উৎপাদন ও সম্মতি

• নিয়ন্ত্রিত মিশ্রণ পরিবেশ∙ কার্বন ব্ল্যাক ডিসপারশন ডিসপারশনের গুণমান যাচাই করার জন্য রিয়েল-টাইম পাওয়ার কার্ভ মনিটরিং সহ দ্বি-পাস অভ্যন্তরীণ মিশ্রণের মাধ্যমে অর্জন করা হয়। দুর্বল ডিসপারশন প্রতিরোধের হটস্পটগুলির দিকে পরিচালিত করে,তাই প্রতিটি ব্যাচ ছাঁচনির্মাণের আগে ইনলাইন প্রতিরোধ ক্ষমতা কুপন পরীক্ষা করা হয়.
• আইইসি ৬১৩৪০-৫-১ সম্মতিআমাদের ইএসডি নিয়ন্ত্রণ প্রোগ্রামটি বৈদ্যুতিন ডিভাইসগুলিকে ইলেক্ট্রোস্ট্যাটিক ঘটনা থেকে রক্ষা করার জন্য আন্তর্জাতিক মান অনুসরণ করে।প্রতিটি শিপমেন্টের সাথে সম্মতি শংসাপত্র এবং ব্যাচের প্রতিরোধের লগ সহ ডকুমেন্টেশন প্যাকেজ পাওয়া যায়.
• ট্র্যাকযোগ্যতাপ্রতিটি উৎপাদন লটে একটি অনন্য লট কোড বরাদ্দ করা হয় যা কাঁচামালের লট, মিশ্রণ পরামিতি, ছাঁচনির্মাণ প্রেসের রেকর্ড এবং 36 মাসের জন্য QC পরীক্ষার ডেটা থেকে পাওয়া যায়।

টেকনিক্যাল স্পেসিফিকেশন

ইনস্টলেশন ও রক্ষণাবেক্ষণ

• মনিটরিং পৃষ্ঠটি বিদ্যুতের মাধ্যমে ইনস্টলেশনের ইএসডি গ্রাউন্ডিং নেটওয়ার্কের সাথে সংযুক্ত রয়েছে তা নিশ্চিত করুন (প্রস্তাবিতঃ গ্রাউন্ডে < 1 Ω)
• IEC 61340-2-3 অনুসারে একটি ক্যালিব্রেটেড মেগোহামমিটার দিয়ে পর্যায়ক্রমে পৃষ্ঠের প্রতিরোধের যাচাই করুনঃ প্রতি 6 মাস বা 2000 অপারেটিং ঘন্টা
• রবার পৃষ্ঠের উপর রঙ, লেপ বা আঠালো প্রয়োগ করবেন না কারণ এটি পরিবাহিতা হ্রাস করবে
• শুধুমাত্র আইসোপ্রোপিল অ্যালকোহল এবং একটি পোঁদ মুক্ত মুছা দিয়ে পরিষ্কার করুন; দ্রাবক ভিত্তিক পরিষ্কারকারীরা অ্যান্টিস্ট্যাটিক অ্যাডিটিভগুলি বের করতে পারে
• শারীরিক ফাটল দেখা দেয় এমন মাউন্টগুলি প্রতিস্থাপন করুন, প্রাথমিক উচ্চতার 15% ছাড়িয়ে স্থায়ী সেট বা 104-106 Ω পরিসরের বাইরে প্রতিরোধের পরিমাপ

শিল্প প্রয়োগ

• সেমিকন্ডাক্টর উৎপাদন✅ ওয়াফার হ্যান্ডলিং রোবট, লিথোগ্রাফি সরঞ্জাম বিচ্ছিন্নতা, ক্লাস 100/1000 ক্লিনরুমে সিএমপি মেশিন কম্পন ডিম্পিং
• এসএমটি সমাবেশ লাইনপিক-এন্ড-প্লেস মেশিন পা, রিফ্লো ওভেন কনভেয়র বিচ্ছিন্নতা, এওআই পরিদর্শন স্টেশন মাউন্ট
• ডাটা সেন্টার অবকাঠামোসার্ভার র্যাক বেস বিচ্ছিন্নতা, HDD অ্যারে কম্পন বিচ্ছিন্নতা, কাঠামোগত গোলমাল প্রতিরোধের জন্য CRAC ইউনিট মাউন্ট
• চিকিৎসা ও পরীক্ষাগার∙ সেন্ট্রিফুগ কম্পন বিচ্ছিন্নতা, ইলেকট্রন মাইক্রোস্কোপ বেস মাউন্ট, যথার্থ ভারসাম্য টেবিল, পিসিআর তাপ চক্র প্ল্যাটফর্ম
• পরীক্ষা ও পরিমাপকোঅর্ডিনেট মেজিং মেশিন (সিএমএম) ভিত্তি, লেজার ইন্টারফেরোমিটার টেবিল, কম্পন সংবেদনশীল মেট্রোলজি সরঞ্জাম

তুলনামূলক সুবিধা

প্রচলিত কম্পন মাউন্টগুলির জন্য পৃথক গ্রাউন্ডিং স্ট্র্যাপ বা পরিবাহী ম্যাটগুলির প্রয়োজন হয় ESD উদ্বেগগুলি সমাধান করার জন্য costs অতিরিক্ত ব্যয়, ইনস্টলেশন জটিলতা এবং সম্ভাব্য ব্যর্থতার পয়েন্ট। জেজেডপি -10।5 একটি একক কম্প্যাক্ট ইউনিট মধ্যে কম্পন damping এবং স্ট্যাটিক dissipation একত্রিত, BOM সংখ্যা হ্রাস এবং OEM সরঞ্জাম নির্মাতাদের জন্য সমাবেশ সরলীকরণ। এর প্রায় আইসোট্রপিক শক্ততা প্রোফাইল আরও ওরিয়েন্টেশন-নির্দিষ্ট মাউন্ট করার প্রয়োজন অপসারণ করে,উৎপাদন লাইনে দ্রুত এবং আরো ক্ষমাশীল ইনস্টলেশন সক্ষম.

অর্ডার সংক্রান্ত তথ্য

স্ট্যান্ডার্ড কনফিগারেশনে স্টক থেকে পাওয়া যায়। OEM কাস্টমাইজেশন বিকল্পগুলির মধ্যে রয়েছেঃ বিকল্প স্টাড থ্রেড (এম 8, এম 12, ইউএনসি / ইউএনএফ), স্টেইনলেস স্টিল হার্ডওয়্যার (304 বা 316 গ্রেড),দীর্ঘ তাপমাত্রা পরিসীমা জন্য সিলিকন ভিত্তিক যৌগ, এবং কাস্টম ডুরোমিটার টিউনিং।নমুনা চাইইন-হাউস মূল্যায়নের জন্য আমরা 3 কার্যদিবসের মধ্যে মূল্যায়ন কিটগুলি প্রেরণ করি। প্রযুক্তিগত ডেটা শীট, 3 ডি সিএডি মডেল (স্টেপ / আইজিএস ফর্ম্যাট) এবং সম্মতি শংসাপত্রগুলি অনুরোধের ভিত্তিতে উপলব্ধ।
