JZP-13.5 মডুলার স্ট্যাকযোগ্য রাবার শক অ্যাবজরবার ভাইব্রেশন টিউনিং স্টার্টআপ টর্ক রিডাকশন ফর রোটারি মেশিনারি

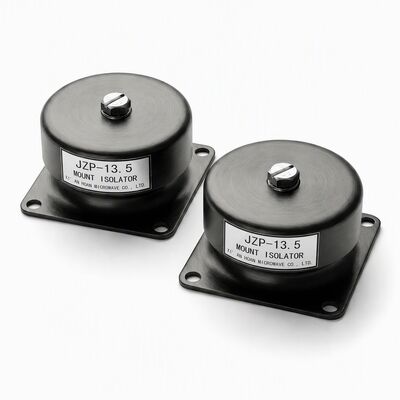

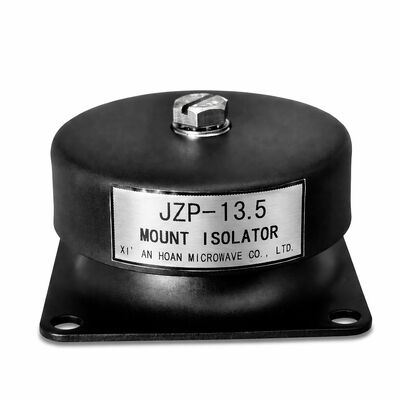

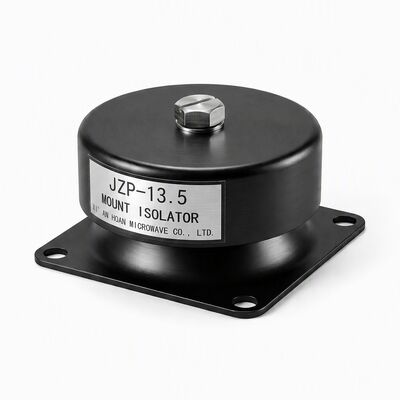

JZP-13.5 মডুলার স্ট্যাকযোগ্য ভাইব্রেশন আইসোলেটর

JZP-13.5 ফ্রিকশন ড্যাম্পিং আইসোলেটর একটি মডুলার স্ট্যাকিং আর্কিটেকচার চালু করে যা ঘূর্ণায়মান যন্ত্রপাতির ইনস্টলেশনগুলি মাল্টি-অ্যাক্সিস ভাইব্রেশন চ্যালেঞ্জগুলি কীভাবে মোকাবেলা করে তা পরিবর্তন করে। 13.5 কেজি এর নামমাত্র একক-ইউনিট লোড রেটিং এবং শিল্প ড্রাইভ সিস্টেম জুড়ে প্রমাণিত ট্র্যাক রেকর্ড সহ, JZP-SC1 পণ্য লাইনের এই সদস্য রক্ষণাবেক্ষণ প্রকৌশলী এবং OEM ডিজাইনারদের কাস্টম আইসোলেশন অ্যারে তৈরি করতে দেয় — স্টিকনেস, লোড বিতরণ এবং ড্যাম্পিং বৈশিষ্ট্যগুলি সমন্বয় করে অভিন্ন ইউনিটগুলিকে সিরিজ, সমান্তরাল বা হাইব্রিড কনফিগারেশনে একত্রিত করে নতুন টুলিং ডিজাইন বা যোগ্যতা অর্জন ছাড়াই।মাউন্ট ইন্টারফেসে স্টার্টআপ টর্ক ট্রানজিয়েন্ট সমাধান করা

যখন একটি বৈদ্যুতিক মোটর স্থির অবস্থা থেকে অপারেটিং গতিতে ত্বরান্বিত হয়, তখন স্ট্যাটর ফ্রেম একটি প্রতিক্রিয়া টর্ক পালস অনুভব করে যা স্থির-অবস্থার পূর্ণ-লোড মানের 2-3 গুণ পর্যন্ত পৌঁছাতে পারে। দৃঢ়ভাবে বোল্ট করা মাউন্টগুলি এই ক্ষণস্থায়ীটিকে সরাসরি বেস ফ্রেমে প্রেরণ করে, যেখানে এটি শ্যাফ্ট কাপলিং, বেল্ট টেনশনার এবং বিয়ারিং হাউজিংগুলিতে মাইক্রো-ডিসপ্লেসমেন্ট হিসাবে প্রকাশ পায়। JZP-13.5 নিয়ন্ত্রিত ইলাস্টোমার শিয়ার বিকৃতির মাধ্যমে এই পিক টর্ক ইভেন্টটিকে বাধা দেয় — রাবার-ধাতব কম্পোজিট স্পাইক শোষণ করার জন্য যথেষ্ট কৌণিক সম্মতি প্রদান করে, তারপর অবশিষ্ট অফসেট ছাড়াই স্থির ভারসাম্যে ফিরে আসে। এর ফলে কাপলিং পরিধানের হার পরিমাপযোগ্য হ্রাস এবং অবিচ্ছিন্ন-ডিউটি মোটর-পাম্প অ্যাসেম্বলিতে ড্রাইভ-এন্ড বিয়ারিং লাইফের একটি নথিভুক্ত সম্প্রসারণ ঘটে।

মডুলার স্ট্যাক কীভাবে কাজ করে

প্রতিটি JZP-13.5 ইউনিটে 50 * 60 মিমি বোল্ট প্যাটার্নে স্ট্যান্ডার্ডাইজড M5 থ্রেডেড মাউন্টিং ইন্টারফেস রয়েছে। মেশিনযুক্ত ইস্পাত অ্যাডাপ্টার প্লেটগুলির (Hoan থেকে অফ-দ্য-শেল্ফ উপলব্ধ) মাধ্যমে ইউনিটগুলি ইন্টারকানেক্ট করে, প্রকৌশলীরা একত্রিত করতে পারেন:

সমান্তরাল স্ট্যাক

• — একাধিক আইসোলেটর একটি একক মেশিন পায়ের উপর লোড ভাগ করে নেয়, 13.5 কেজি এর increments এ মোট ক্ষমতা বৃদ্ধি করে একই উল্লম্ব প্রাকৃতিক ফ্রিকোয়েন্সি বজায় রেখেসিরিজ স্ট্যাক
• — 15 Hz এর নিচে অতি-নিম্ন-ফ্রিকোয়েন্সি আইসোলেশন প্রয়োজনীয়তার জন্য মোট ডিফ্লেকশন ক্ষমতা বাড়ানোর জন্য উল্লম্ব চেইনে মাউন্ট করা আইসোলেটরহাইব্রিড অ্যারে
• — অপ্রতিসম ভর বিতরণের সাথে মেশিনগুলির জন্য তৈরি সমান্তরাল এবং সিরিজ উপাদানগুলির সংমিশ্রণ, যেমন অফসেট মোটর ওজন সহ অনুভূমিক স্প্লিট-কেস পাম্পএই মডুলার দর্শনটি অ-মানক ইনস্টলেশনের জন্য কাস্টম-ইঞ্জিনিয়ার্ড আইসোলেটরগুলির খরচ এবং লিড টাইম দূর করে যখন ফিল্ড-অ্যাডজাস্টেবল টিউনিং সরবরাহ করে যা ডিজাইন পর্যায়ে অনুমান করার পরিবর্তে কমিশন করার সময় অপ্টিমাইজ করা যেতে পারে।

শ্যাফ্ট পরিধান এবং ফ্রেটিং ক্ষয় প্রতিরোধ

শ্যাফ্ট-টু-বিয়ারিং ইন্টারফেসে মাইক্রো-মোশন — প্রযুক্তিগতভাবে

ফ্রেটিং ক্ষয় বলা হয় — কম্পন-নিবিড় পরিবেশে অকাল ঘূর্ণায়মান সরঞ্জামের ব্যর্থতার একটি প্রধান মূল কারণ। এমনকি 10 মাইক্রনের নিচে ডিসপ্লেসমেন্ট অ্যামপ্লিটিউড, যখন প্রতিদিন লক্ষ লক্ষ বার পুনরাবৃত্তি হয়, তখন আঠালো পরিধান এবং অক্সিডেশন সাইক্লিংয়ের মাধ্যমে ধীরে ধীরে পৃষ্ঠের উপাদান সরিয়ে দেয়। শ্যাফ্ট লাইনে পৌঁছানোর আগে ফোর্সিং শক্তি শোষণ করে, JZP-13.5 আইসোলেটরগুলি বিয়ারিং জার্নালে ফ্রেটিং অ্যামপ্লিটিউড ক্ষতির থ্রেশহোল্ডের অনেক নিচে কমিয়ে দেয়। JZP-SC1 মাউন্টগুলির সাথে রেট্রোফিট করা পেপার মিল রোল ড্রাইভ থেকে ফিল্ড ডেটা 36-মাসের পর্যবেক্ষণ উইন্ডোতে 60% বিয়ারিং প্রতিস্থাপন ফ্রিকোয়েন্সি হ্রাস দেখিয়েছে যা রিজিড-বোল্টেড বেসলাইন ইনস্টলেশনের তুলনায়।এক নজরে প্রযুক্তিগত কর্মক্ষমতা

JZP-13.5 41.5 ± 5 Hz

এর রেজোন্যান্ট ফ্রিকোয়েন্সি এবং 0.13 এর ড্যাম্পিং রেশিও সহ কাজ করে, এটিকে উচ্চ-ড্যাম্পিং বিভাগে (C/Cc > 0.10) দৃঢ়ভাবে স্থাপন করে যেখানে রেজোন্যান্সে পরিবর্ধন সরঞ্জাম অখণ্ডতার জন্য হুমকি নয় এমন অ্যামপ্লিটিউডে দমন করা হয়। রেট করা লোডে এর স্ট্যাটিক ডিফ্লেকশন সিলিং ≤ 0.3 মিমি নিশ্চিত করে যে আইসোলেটর ডাইনামিক শক্তি শোষণ করলেও শ্যাফ্ট অ্যালাইনমেন্ট টলারেন্স বজায় থাকে। ইউনিটটি 100G শক পালস (12টি পরপর প্রভাব) সহ্য করার জন্য টাইপ-পরীক্ষিত হয়েছে এবং শূন্য ক্রিপ ডিগ্রেডেশন সহ 8-বছরের ডিজাইন পরিষেবা জীবন বহন করে।পণ্যের মাত্রাসিরিজD (মিমি)H±1 (মিমি)h (মিমি)A±0.2 (মিমি)

B (মিমি)

ড্যাম্পিং রেশিও

ছোট মোটর ( < 50 কেজি মোট)

4 * JZP-13.5 (একক-স্তর)

54 কেজি

একটি একক কমপ্যাক্ট প্যাকেজে যুগপৎ শক এবং কম্পন অ্যাটেনুয়েশন

• শিল্প রাসায়নিক, সমুদ্রের জল নিমজ্জন, ওজোন এবং ইউভি বিকিরণের প্রতিরোধী
• প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
• প্রশ্ন: আমি কীভাবে আমার মেশিনের জন্য সঠিক স্ট্যাক কনফিগারেশন নির্ধারণ করব?
• উত্তর: আপনার মেশিনের মোট ওজন, ফুটপ্রিন্ট মাত্রা এবং প্রাথমিক উত্তেজনা ফ্রিকোয়েন্সি (মোটর RPM এবং ব্লেড-পাস ফ্রিকোয়েন্সি যদি প্রযোজ্য হয়) আমাদের সরবরাহ করুন। আমাদের অ্যাপ্লিকেশন প্রকৌশলীরা 48 ঘন্টার মধ্যে একটি স্ট্যাকিং লেআউট সুপারিশ করবেন, যার মধ্যে পূর্বাভাসিত ট্রান্সমিসিবিলিটি কার্ভ থাকবে।
• প্রশ্ন: স্ট্যাকিং কি আইসোলেশন সিস্টেমের প্রাকৃতিক ফ্রিকোয়েন্সি পরিবর্তন করে?
• উত্তর: সমান্তরাল স্ট্যাকিং — একটি একক মেশিন পায়ের নিচে একাধিক আইসোলেটর সংযোগ করা — মোট লোড ক্ষমতা বৃদ্ধি করে একই উল্লম্ব প্রাকৃতিক ফ্রিকোয়েন্সি বজায় রাখে কারণ স্টিকনেস এবং সমর্থিত ভর আনুপাতিকভাবে বৃদ্ধি পায়। সিরিজ স্ট্যাকিং — আইসোলেটরগুলি শেষ-থেকে-শেষ সংযুক্ত — মোট ডিফ্লেকশন বৃদ্ধি করে এবং কার্যকর প্রাকৃতিক ফ্রিকোয়েন্সি কমিয়ে দেয়, খুব কম-ফ্রিকোয়েন্সি উত্তেজনা উত্সগুলিকে বিচ্ছিন্ন করার জন্য দরকারী।
• প্রশ্ন: এই আইসোলেটরগুলি কি লিগ্যাসি সরঞ্জামের উপর জীর্ণ OEM মাউন্টগুলি প্রতিস্থাপন করতে পারে?
• উত্তর: অবশ্যই। আমরা সাধারণ শিল্প মেশিন বেসগুলির জন্য বিস্তারিত মাত্রিক সামঞ্জস্য রেকর্ড বজায় রাখি। যদি আপনার OEM পার্ট নম্বর অনুপলব্ধ হয়, আমাদের মাউন্টিং বোল্ট প্যাটার্ন, উপলব্ধ ক্লিয়ারেন্স এবং প্রতি মাউন্টে লোড পাঠান, এবং আমরা ফিটমেন্ট নিশ্চিত করব — প্রায়শই একটি স্ট্যান্ডার্ড অফ-দ্য-শেল্ফ JZP-13.5 সহ যার জন্য বেসপ্লেট পরিবর্তনের প্রয়োজন হয় না।

প্রশ্ন: প্রথমবার মূল্যায়নের জন্য সর্বনিম্ন অর্ডারের পরিমাণ কত?

উত্তর: আমরা 4 পিস থেকে শুরু করে নমুনা অর্ডার গ্রহণ করি, যা আপনাকে উৎপাদন ভলিউমগুলিতে প্রতিশ্রুতিবদ্ধ হওয়ার আগে আপনার নির্দিষ্ট সরঞ্জামের উপর আইসোলেশন কর্মক্ষমতা পরিমাপ এবং যাচাই করার অনুমতি দেয়।
গুণমান এবং ট্রেসেবিলিটি

প্রতিটি JZP-13.5 লট একটি ডিজিটাল সার্টিফিকেট অফ কনফরমেন্সের সাথে আসে যা পৃথক রেজোন্যান্ট-ফ্রিকোয়েন্সি পরিমাপ, কাঁচামাল ব্যাচ শনাক্তকারী এবং কিউর-প্রসেস প্যারামিটারগুলি রেকর্ড করে। Xi'an Hoan Microwave Co., Ltd. একটি সম্পূর্ণ সমন্বিত গুণমান ব্যবস্থাপনা সিস্টেম সহ ISO 9001:2015 সার্টিফিকেশন বজায় রাখে যা আগত ইলাস্টোমার রিওলজি টেস্টিং, ইন-প্রসেস ডাইমেনশনাল গেজিং এবং ইনস্ট্রুমেন্টেড শেকার টেবিলগুলিতে চূড়ান্ত ডাইনামিক পারফরম্যান্স ভেরিফিকেশন অন্তর্ভুক্ত করে।
