JZP-3.0B রাবার শক অ্যাবজরবার ফেইল-সেফ ইন্টারলকড স্ট্রাকচারাল ডিজাইন ডিকাপলড অ্যাক্সিয়াল রেডিয়াল স্টিফনেস রেশিও

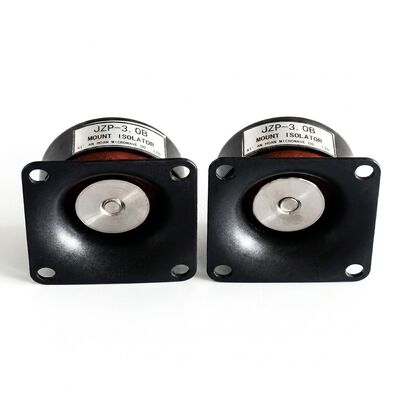

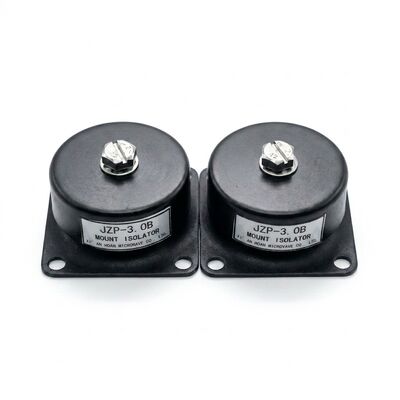

জেডজেপি-৩.০বি রাবার শক অ্যাবজরবার

জেডজেপি-৩.০বি হল জিয়ান হোয়ান দ্বারা নির্মিত জেডজেপি-বি সিরিজের একটি অ্যাসেম্বল করা রাবার শক অ্যাবজরবার। ইউনিটটি ৩.০ কেজি নমিনাল লোড বহন করে এবং একটি স্টিল স্প্রিং কোরকে একটি ছাঁচে তৈরি ইলাস্টোমার উপাদানের সাথে একত্রিত করে। কম্পন উৎস এবং এর সাপোর্টের মধ্যে ইনস্টল করা হয়, এটি শক শোষণ করে এবং সঞ্চারিত কম্পন কমিয়ে দেয়, মেঝে, ফ্রেম এবং হাউজিং থেকে স্ট্রাকচার-বাহিত শব্দ দূরে রাখে। সাধারণ মাউন্টিং পয়েন্টগুলির মধ্যে রয়েছে গাড়ির অ্যাসেম্বলি, সাধারণ যন্ত্রপাতি, ইঞ্জিন, কম্প্রেসার, ফ্যান এবং পাম্প।

ফেল-সেফ ইন্টারলকড স্ট্রাকচারাল ডিজাইন এবং ডিকাপল্ড স্টিফনেস রেশিও

ফেল-সেফ ইন্টারলকড স্ট্রাকচারাল ডিজাইন। ইলাস্টোমার উপাদান এবং জেডজেপি-৩.০বি-এর ধাতব ফিটিংস কেবল আঠালো দ্বারা নয়, একটি ইন্টারলকড জয়েন্ট দ্বারা একসাথে রাখা হয়। স্বাভাবিক লোডের অধীনে জয়েন্টটি কন্টাক্ট ফেস জুড়ে সমানভাবে শক্তি ছড়িয়ে দেয়। যদি রাবার এবং ধাতুর মধ্যে বন্ধন অতিরিক্ত লোড হয়, তবে ইন্টারলকটি ইলাস্টোমারকে হাউজিংয়ের ভিতরে আটকে রাখে, তাই আইসোলেটরটি আলগা অংশে বিভক্ত হয় না। সমর্থিত সরঞ্জামটি একটি ওভারলোড ইভেন্টের সময় জায়গায় থাকে, যা যন্ত্র এবং এনক্লোজারগুলিতে মাধ্যমিক প্রভাবের ক্ষতি সীমিত করে।

ডিকাপল্ড অ্যাক্সিয়াল এবং রেডিয়াল স্টিফনেস রেশিও। অ্যাক্সিয়াল এবং রেডিয়াল স্টিফনেস মানগুলি পৃথক ডিজাইন প্যারামিটারের মাধ্যমে নিয়ন্ত্রিত হয়: অ্যাক্সিয়াল দিকটি ইলাস্টোমার কলামের উচ্চতা এবং ক্রস-সেকশন দ্বারা সেট করা হয়, যখন রেডিয়াল দিকটি কলামের ব্যাস এবং হাউজিংয়ের অভ্যন্তরীণ ক্লিয়ারেন্স দ্বারা সেট করা হয়। যেহেতু দুটি মান স্বাধীনভাবে সামঞ্জস্য করা হয়, জেডজেপি-৩.০বি তার ৩.০ কেজি নমিনাল লোডের জন্য একটি টিউনড অ্যাক্সিয়াল প্রতিক্রিয়া সরবরাহ করতে পারে এবং রেডিয়াল দিকে পার্শ্বীয় সংযম সহ। আইসোলেটর এই মাউন্টিং ব্যবস্থা জুড়ে ০.১৩ এর বেশি ড্যাম্পিং রেশিও সহ প্রায় ৪১.৫ হার্টজ-এর কাছাকাছি একটি রেজোন্যান্ট ফ্রিকোয়েন্সি বজায় রাখে।

মডেল ডেটা (জেডজেপি-৩.০বি)

নীচের মানগুলি জেডজেপি-বি প্রযুক্তিগত শীটের জেডজেপি-৩.০বি সারি থেকে নেওয়া হয়েছে।

মাত্রিক প্যারামিটার

জেডজেপি-৩.০বি জেডজেপি-বি লেআউট অনুসরণ করে। নীচের সারিটি জেডজেপি-৩.০বি দ্বারা ব্যবহৃত জেডজেপি-বি লেআউটের (ডি, এইচ, এইচ, এ, বি, ডি১, এমজি এবং আর) মাত্রিক মানগুলি দেয়।

অ্যাপ্লিকেশন

জেডজেপি-৩.০বি এমন সরঞ্জামগুলির জন্য উপযুক্ত যা কাছাকাছি একটি মেশিন কম্পন তৈরি করার সময় চলতে থাকে: যানবাহন এবং জাহাজে ইঞ্জিন এবং গিয়ারবক্স, প্ল্যান্টে কম্প্রেসার, ফ্যান, পাম্প এবং জেনারেটর এবং ইলেকট্রনিক নিয়ন্ত্রণ ধারণকারী ক্যাবিনেট। এটি মেশিন প্লিন্থগুলিতে এবং হালকা প্ল্যান্ট রুমের নীচেও ব্যবহৃত হয় যেখানে লক্ষ্য হল কম্পন যাতে দখলকৃত মেঝেতে ছড়িয়ে না পড়ে।
