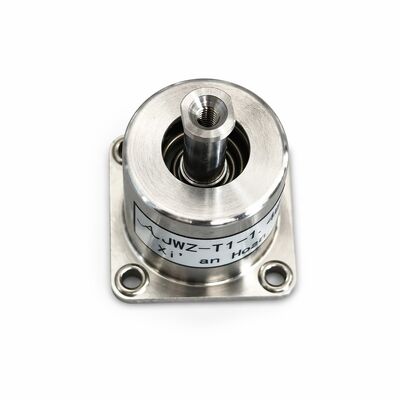

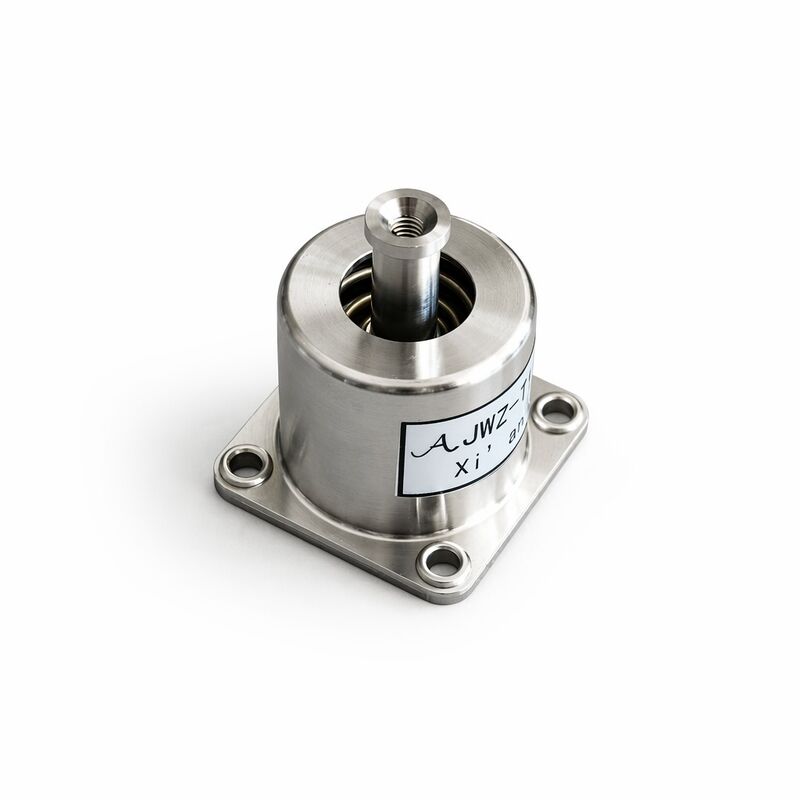

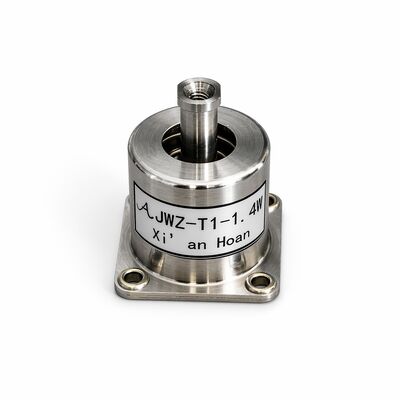

HOAN JWZ-T1-1.4W হল একটি কম্প্যাক্ট ভাইব্রেশন আইসোলেটর যা হালকা ওজনের সরঞ্জামের জন্য তৈরি করা হয়েছে, যার কম্পন এবং শক অবস্থার অধীনে নিয়ন্ত্রিত সহায়তার প্রয়োজন।

1.4 কেজি নমিনাল লোড এবং 1.2 থেকে 1.6 কেজি অপারেটিং লোড রেঞ্জ সহ, এই মডেলটি এমন ইনস্টলেশনের জন্য উপযুক্ত যেখানে সরঞ্জামের ওজন, মাউন্টিং স্পেস এবং ডিসপ্লেসমেন্ট সাবধানে নিয়ন্ত্রণ করতে হবে।

আইসোলেটরটি উল্লম্ব এবং অনুভূমিক উভয় দিকেই নড়াচড়ার ক্ষমতা প্রদান করে, যা সংবেদনশীল উপাদানগুলিতে যান্ত্রিক কম্পনের সংক্রমণ কমাতে সাহায্য করে। এর কম্প্যাক্ট মাউন্টিং স্ট্রাকচার সীমিত ইনস্টলেশন স্পেস সহ সরঞ্জামের জন্য এটি উপযুক্ত করে তোলে।

পণ্যের সংক্ষিপ্ত বিবরণ

JWZ-T1-1.4W ছোট যন্ত্র, ইলেকট্রনিক অ্যাসেম্বলি এবং নির্ভুল ডিভাইসের জন্য নির্ভরযোগ্য ভাইব্রেশন আইসোলেশন প্রদানের জন্য ডিজাইন করা হয়েছে।

এর রেট করা ডিসপ্লেসমেন্ট Z দিকে 6 মিমি এবং XY দিকে 3 মিমি পর্যন্ত পৌঁছায়, যা আইসোলেটরকে একাধিক দিক থেকে কম্পন এবং নড়াচড়ার প্রতিক্রিয়া জানাতে দেয়। মডেলটির 10 Hz এর একটি নির্দিষ্ট রেজোন্যান্স ফ্রিকোয়েন্সি রয়েছে এবং এটি 5 g শক পরীক্ষার অধীনে মূল্যায়ন করা হয়েছে।

পণ্যটি -45°C থেকে +75°C তাপমাত্রার পরিসরে কাজ করতে পারে, যা উল্লেখযোগ্য তাপমাত্রা পরিবর্তনের সম্মুখীন হওয়া পরিবেশগুলিতে ব্যবহারের জন্য সমর্থন করে।

কাঠামোর চিত্র

প্রযুক্তিগত পরামিতি

কম্পন বক্ররেখা ও শক বক্ররেখা

সাধারণ অ্যাপ্লিকেশন

JWZ-T1-1.4W হালকা ওজনের সরঞ্জামের জন্য বিবেচনা করা যেতে পারে যেমন:

• নির্ভুল যন্ত্র
• কম্প্যাক্ট ইলেকট্রনিক মডিউল
• ছোট যোগাযোগ ডিভাইস
• পর্যবেক্ষণ এবং সেন্সিং সরঞ্জাম
• অপটিক্যাল বা ইমেজিং অ্যাসেম্বলি
• পরীক্ষাগার সরঞ্জাম
• নিয়ন্ত্রণ মডিউল
• পরিমাপ ডিভাইস
• হালকা ওজনের এয়ারবোর্ন ইলেকট্রনিক্স
• ছোট শিল্প ইলেকট্রনিক অ্যাসেম্বলি

চূড়ান্ত মডেল নির্বাচন মোট সরঞ্জামের ওজন, আইসোলেটরের সংখ্যা, মাধ্যাকর্ষণ কেন্দ্র, মাউন্টিং দিক এবং প্রকৃত কম্পন বা শক অবস্থার উপর ভিত্তি করে হওয়া উচিত।
