Name: JMZ-TK1-50A Helical Structure Spring Steel Friction Damping Vibration Isolator with Vertical Mounting Orientation
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: জেএমজেড-টিকে 1-50 এ
Availability: InStock

বাড়ি > পণ্য > স্প্রিং আইসোলেটর >

JMZ-TK1-50A Helical Structure Spring Steel Friction Damping Vibration Isolator with Vertical Mounting Orientation

Helical Structure Vibration Isolator

Spring Steel Vibration Isolator

Vertical Mounting Vibration Isolator

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Hoan

মডেল নম্বার:

জেএমজেড-টিকে 1-50 এ

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

JMZ-TK1-50A Helical Structure Spring Steel Friction Damping Vibration Isolator with Vertical Mounting Orientation

পণ্যের বিবরণ

কাঠামো:

হেলিকাল

অপারেটিং তাপমাত্রা:

নির্দিষ্ট মডেলের উপর নির্ভর করে

জারা প্রতিরোধের:

উচ্চ

অ্যাপ্লিকেশন:

শিল্প ইঞ্জিন মাউন্টস

ফ্রিকোয়েন্সি রেঞ্জ:

নির্দিষ্ট মডেলের উপর নির্ভর করে

উপাদান:

বসন্ত ইস্পাত

পণ্য কীওয়ার্ড:

ঘর্ষণ-নিরোধক আইসোলেটর

মাউন্টিং ওরিয়েন্টেশন:

উল্লম্ব

ওয়ারেন্টি:

নির্দিষ্ট মডেলের উপর নির্ভর করে

মাউন্টিং টাইপ:

শীর্ষ মাউন্ট বা নীচে মাউন্ট

প্রাপ্যতা:

ব্যাপকভাবে উপলব্ধ

মূল উপাদান:

ভারবহন

স্থিতিস্থাপকতা:

উচ্চ

বিশেষভাবে তুলে ধরা:

Helical Structure Vibration Isolator

Spring Steel Vibration Isolator

Vertical Mounting Vibration Isolator

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

পরিশোধের শর্ত

এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

সম্পর্কিত পণ্য

অ্যান্টি-ভিব্রেশন স্প্রিং আইসোলেটর মাউন্ট এয়ার কন্ডিশনার কম্প্রেসার এইচভিএসি সিস্টেম 800kg-900kg

সেরা দাম পান

ভ্যানের জন্য স্প্রিং ভিব্রেশন আইসোলেটর অ্যান্টি-ভিব্রেশন শক অ্যাবসর্বার 1000kg-3300kg

সেরা দাম পান

সামরিক প্রতিরক্ষায় স্থিতিশীল এবং নির্ভুল ক্ষেপণাস্ত্র প্রবর্তনের জন্য জেএমজেড-টিকে -8 এ রাবার শক শোষক

সেরা দাম পান

ভিডিও

সি অ্যান হোয়ান মাইক্রোওয়েভ কো লিমিটেড থেকে উদ্ভাবনী কম্পন ডিম্পিং সলিউশন JMZ-TK-6A রাবার শক শোষক

সেরা দাম পান

আমাদের সাথে যোগাযোগ

86-29-88292913

যোগাযোগ করুন

পণ্যের বর্ণনা

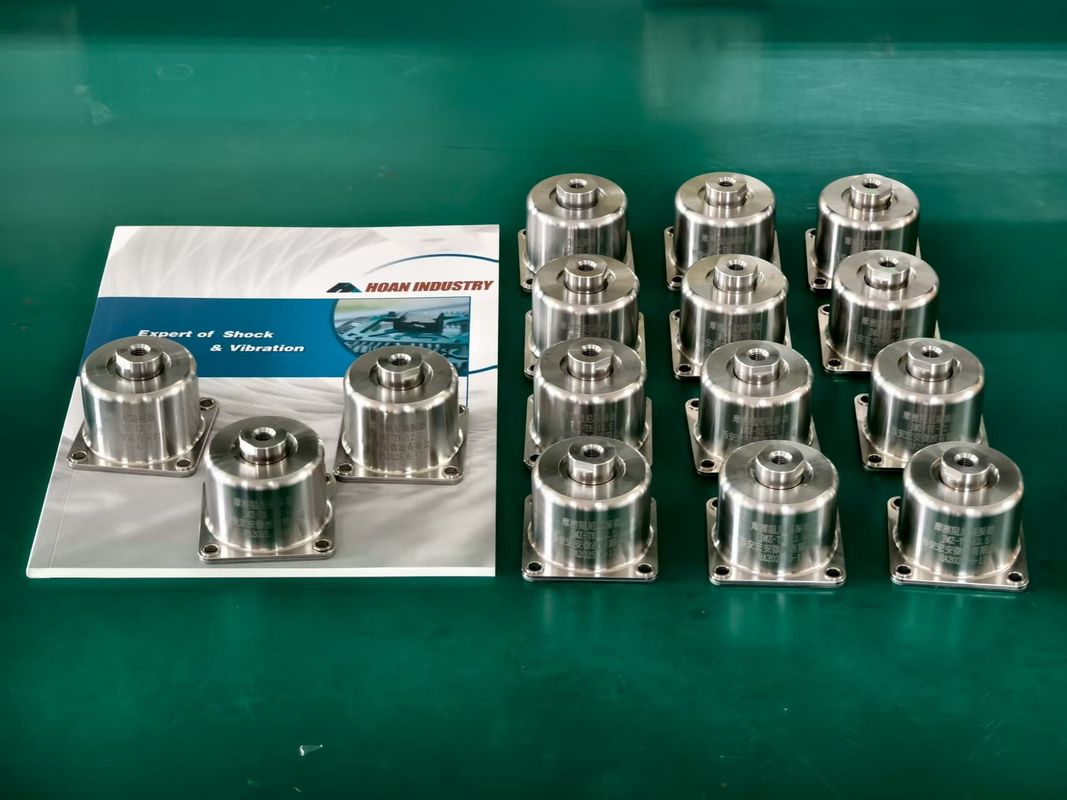

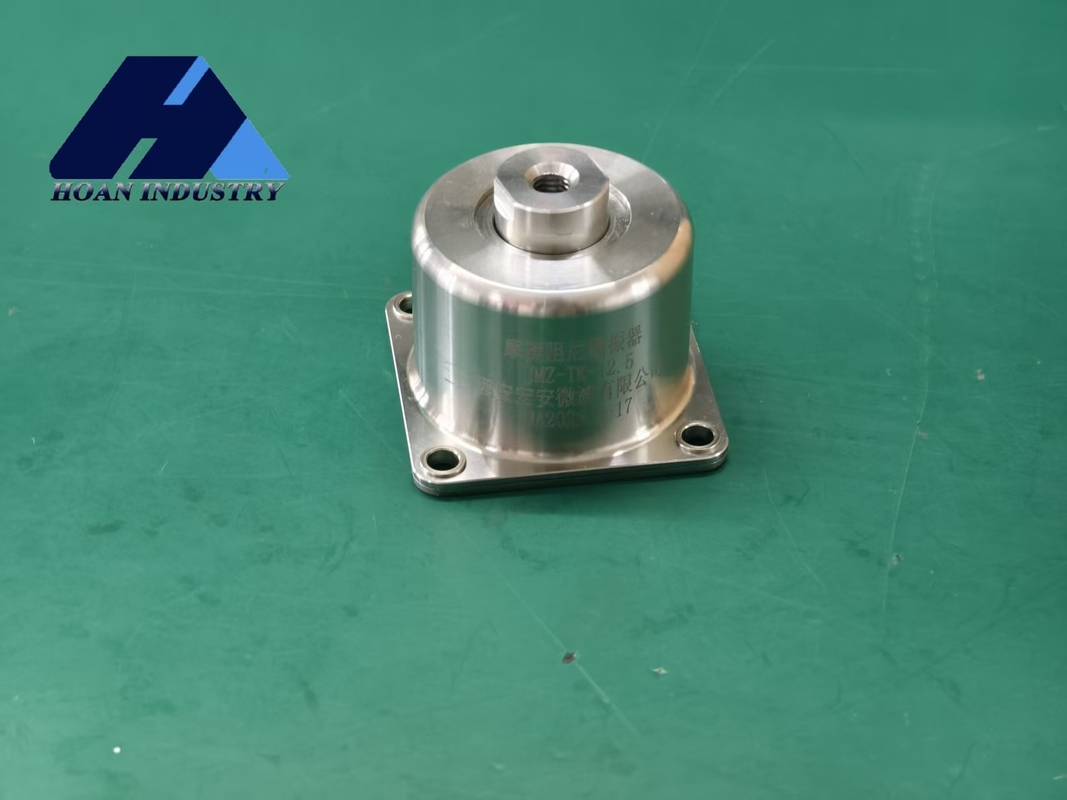

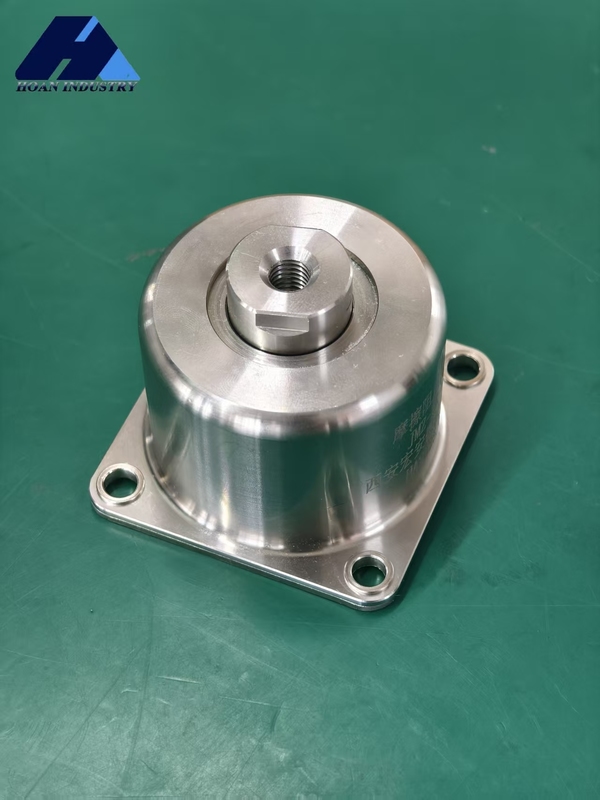

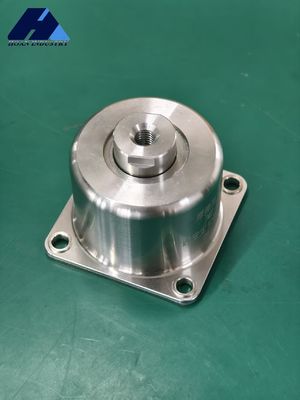

JMZ-TK1-50A Friction Damping Vibration Isolators

The Ultimate Solution for Performance and Precision in Precision Instruments

JMZ-TK Series

Redefining Stability: Exploring the Core Technology of JMZ-TK Friction Damping Vibration Isolators

In precision instruments, communication equipment, and high-end manufacturing, even minor vibrations can significantly impact performance and precision. The JMZ-TK series friction damping vibration isolators from Xi'an Hoan Microwave Co., Ltd. utilize revolutionary "friction damping" technology to provide a stable operating platform for high-precision equipment.

Unlike traditional vibration isolators that rely on rubber elasticity or liquid viscosity, the JMZ-TK series features an innovative multi-layer friction damping mechanism. This technology simulates structural energy dissipation principles by converting mechanical kinetic energy into thermal energy through controlled micro-friction between special composite material interfaces.

Key Advantages:

Amplitude-independent damping: Provides stable energy dissipation regardless of vibration amplitude
Temperature resistant: Eliminates issues of traditional viscous dampers in extreme temperatures
Wide operating range: Maintains performance across varied environmental conditions
Long service life: 10-year lifespan with consistent performance

The JMZ-TK series serves as a structural guardian for critical equipment including radar systems, satellite communication antennas, and high-precision machine tools, delivering absolute stability for demanding applications.

Structural Dimension Diagram

Installation Dimensions (mm)

Model	B	M	d	A	C	∅1	∅2	H1	H2
JMZ-TK-2.5A～8A	46	6	4.1	58	20	55	22	36	3.6
JMZ-TK1-25A/40A/50A	63	12	8.2	78	20	70	22	56	6

Technical Parameters

Model	Nominal Load (N)	Load Range (N)	Natural Frequency fn≤(Hz)	Loading Working Height H0±1(mm)	Limit Displacement			Maximum Vibration Transmissibility ηv≤	Impact Resistance Test	Service Life (year)
					Vertical Direction up(δ1)	Vertical Direction down(δ2)	horizontal (δ3)
JMZ-TK-2.5A	25	20～30	33	42	4	4	4	3	100g	10
JMZ-TK-4A	40	30～50	33	42	4	4	4	3	100g	10
JMZ-TK-5A	50	40～60	33	42	4	4	4	3	100g	10
JMZ-TK-6A	60	50～70	33	42	4	4	4	3	100g	10
JMZ-TK-7A	70	60～80	33	42	4	4	4	3	100g	10
JMZ-TK-8A	80	70～90	33	42	4	4	4	3	100g	10
JMZ-TK1-25A	250	200～300	20	70	7	8	7	3	60g	10
JMZ-TK1-40A	400	300～480	20	70	7	8	7	3	60g	10
JMZ-TK1-50A	500	400～600	20	70	7	8	7	3	60g	10
